10 PERTES DE CHARGE

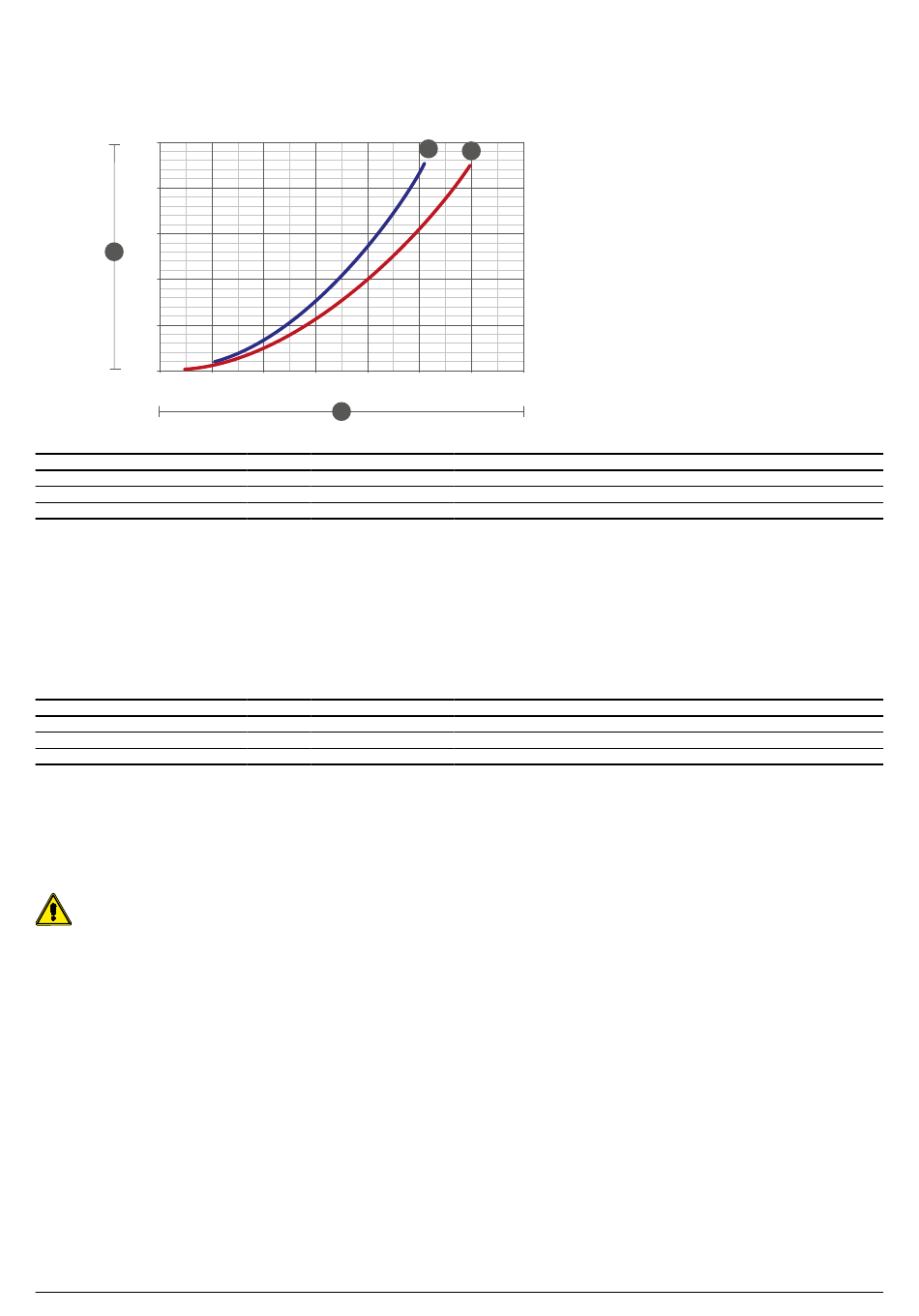

Les graphiques suivants illustrent les valeurs des pertes de charge en kPa en fonction du débit en l/h. La plage de fonctionnement est délimitée par les valeurs minimales et maximales indiquées
dans les tableaux.
kPa
250
200
150
A
100
50
0
0
10000 20000 30000 40000 50000 60000 70000
Échangeur
Débit d' e au minimum
Débit d' e au maximal
11 CONTENU D'EAU DANS L'INSTALLATION
CONTENU MINIMAL EN EAU DE L'INSTALLATION
Une quantité d'eau suffisante dans l'installation doit être assurée pour le bon fonctionnement de l'unité. Une quantité d'eau suffisante assure non seulement une bonne stabilité de la machine,
mais évite également un nombre élevé de démarrages horaires du compresseur.
Pour la calculer, utiliser la formule suivante : Puissance frigorifique nominale de l'unité (kW) x valeur du tableau (l/kW) = Quantité minimum de l'installation (l).
Contenu d' e au minimum dans l'installation
Contenance en eau minimale pour climatisation
Contenance en eau minimale pour process
Nota: le contenu d'eau auquel se réfèrent les tableaux coïncide avec la quantité d'eau effectivement utile pour l'inertie ; cette valeur ne coïncide pas nécessairement avec la totalité du contenu
d'eau de l'installation et doit être calculée en fonction du schéma de l'installation et des modes de fonctionnement envisagés pour l'installation.
Vous trouverez ci-dessous un exemple indicatifs et non exhaustifs d'un cas possible.
Exemple : pour un groupe d'eau glacée ou une pompe à chaleur avec circuit primaire et secondaire, et où les pompes de zone du secondaire pourraient (même occasionnellement) être éteintes,
le contenu d'eau du circuit primaire a la valeur du contenu d'eau utile pour le comptage.
En cas de doute, il est recommandé de consulter la documentation technique correspondante ou le service technico-commercial AERMEC.
ATTENTION Il est conseillé de concevoir des installations ayant un contenu d'eau élevé (le tabl. indique les valeurs minimum conseillées), afin de limiter:
— Le nombre de démarrages des compresseurs
— La réduction de la température de l'eau pendant les cycles de dégivrage pendant la période hivernal pour les pompes à chaleur.
20
1
B
WWM05001°
l/h
10500
l/h
51000
WWM05001°
l/kW
4,0
l/kW
8,0
Légende
1
2
2
l/h
WWM05001H
10500
51000
WWM05001H
4,0
8,0
Évaporateur/condenseur - Circuit frigorifique
simple
Évaporateur/condenseur - Circuit frigorifique
double
WWM05002°
WWM05002H
5050
5050
59800
59800
WWM05002°
WWM05002H
4,0
4,0
8,0
8,0
