Manuel d'opération Pneumator ∙ Testo Industrial Services ∙ Version 1.4 ∙ June 2012 ∙ Page 21
Opération / application (FLOW) :
Raccorder le tube pitot à l'équipement de manière étanche à la pression. L'extrémité
du tube pitot est connectée à la jonction "plus", l'autre jonction du tube pitot à la
jonction "moins".
Après avoir sélectionné le mode de fonctionnement FLOW et quitté le menu (bouton
MENU), un ajustement du zéro est automatiquement effectué, dans le cas où AUTO
ZERO = ON. Ensuite, l'indication FLOW s'affiche, fournissant toutes les informations
pertinentes sur la mesure.
Meaning of the display elements (FLOW) :
o Top left : Affichage du mode de fonctionnement courant (ZERO = réglage du
zéro, FLOW = opération de mesure du débit volumétrique, ERR = erreur de
surcharge)
o Dans le milieu supérieur : plage de mesure maximale (ne peut être modifiée,
taille selon le modèle) Pour certaines unités, la valeur 99.999 peut être
indiquée, dans le cas où la valeur de pression maximale possible dépasse une
valeur de débit volumétrique >= 100.000.
o Top droit : unité physique
o Au milieu : valeur de mesure du débit volumétrique actuel (calculée à partir de
la valeur de mesure du capteur de pression interne).
o Bottom left : Affichage du chargeur de batterie rechargeable (en mode
manuel : symbole de la prise)

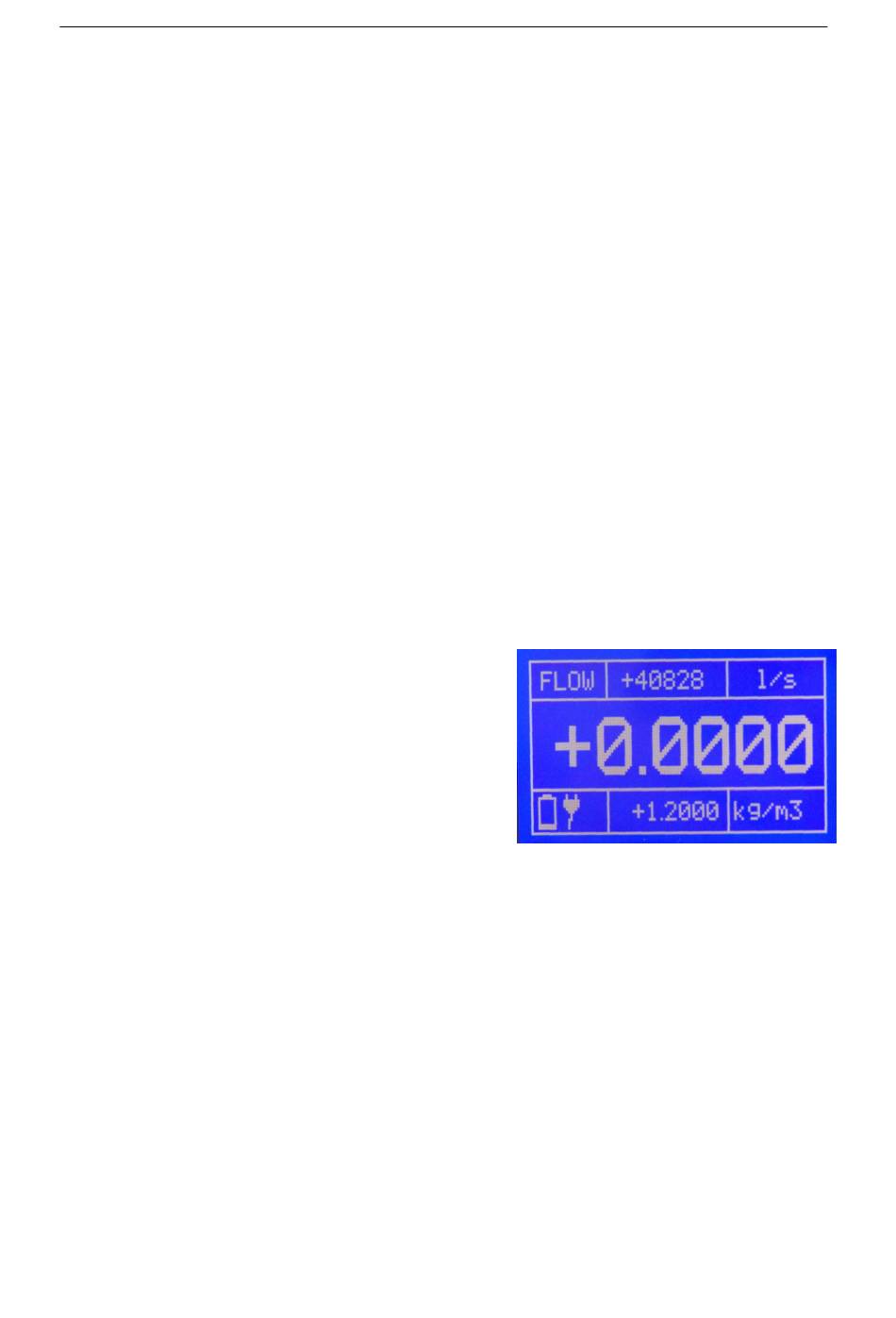

Example (compare illustration):
-
Operating mode volume flow (FLOW)
-
Maximal volume flow = 40828 l/s
-
Current measurement value = 0 m/s
-
Tightness = 1,2 kg/m
-
mains operation (bottom left)
Protection against overload:
IMPORTANT: Please bear in mind that the connected pressure does not exceed
125% of the measurement range of the Pneumator. If this happens slowly, the
internal magnetic valve will lock at this value and ERR appears in the display.
S'assurer que la haute pression n'est plus présente et déverrouiller l'équipement en
appuyant sur le bouton OK.
ATTENTION: Si une surcharge se produit trop vite (environ <1ms), le capteur de
pression peut être détruit.
Balance manuelle zéro (ZERO)
Dans le cas où l'élément de mesure de référence doit être réglé sur zéro pendant la
procédure de mesure, veuillez appuyer sur le bouton ZERO. Après environ 3-5
secondes, l'opération de mesure reprendra.
3
,
