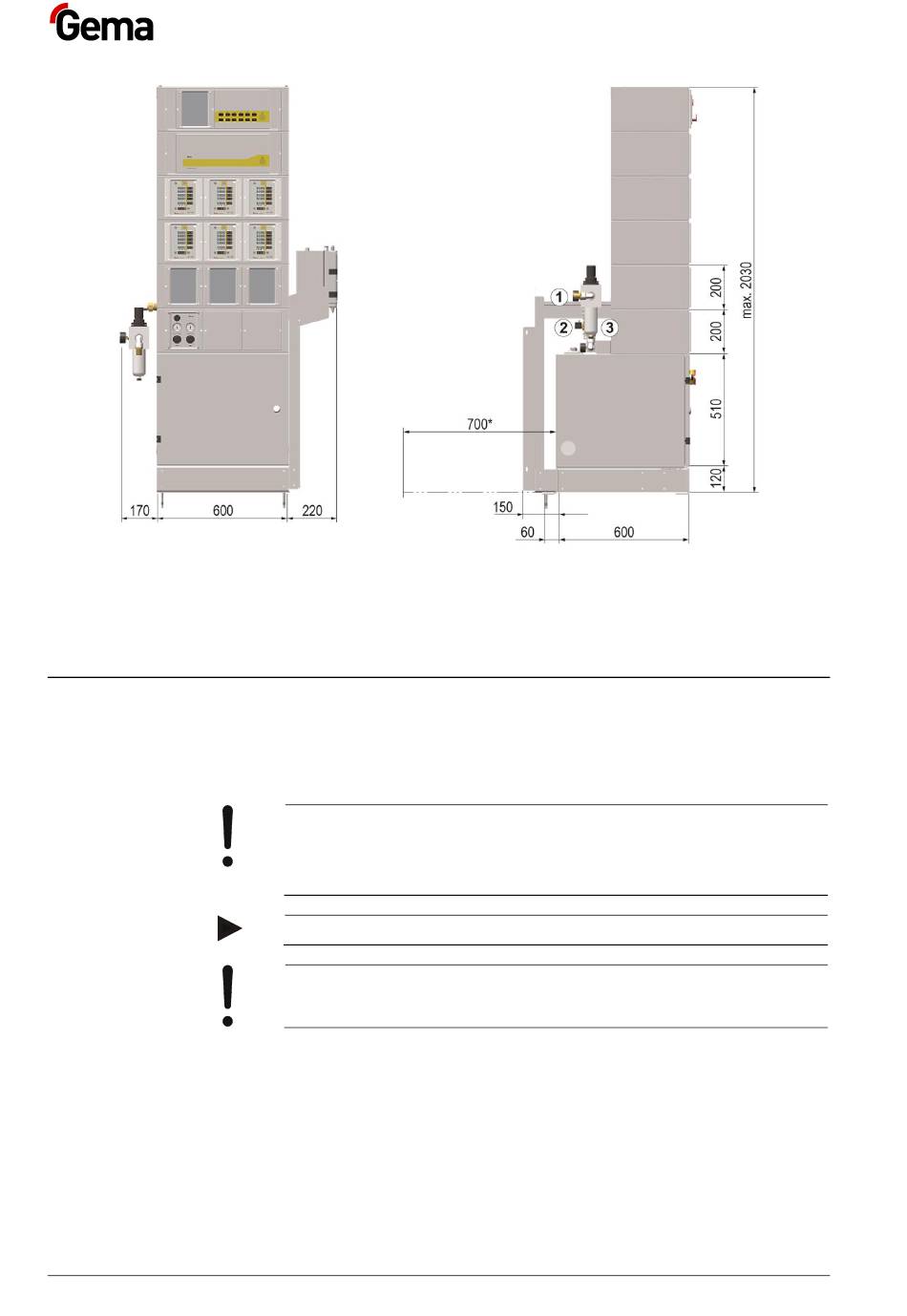

Fig. 5 : Assemblage et montage
Instructions de raccordement
18 Montage / Raccordement
Rev. 00 06/18
1
Entrée d'air comprimé
2
Valve principale
L'unités de contrôle et les autres éléments du système sont livrées déjà
montées par le fabricant. Il suffit de raccorder quelques câbles et
flexibles.
Connecter le câble de mise à la terre sur la cabine ou sur le
dispositif d'accrochage !
–
Vérifier les prises de terre avec un ohmmètre et assurer au
max. 1 MOhm!
L'air comprimé doit être exempt d'huile et d'eau !
Sceller les raccords non utilisés avec les couvercles fournis !
3
Distributeur
*
recommandé
OptiFlex (AS10)
