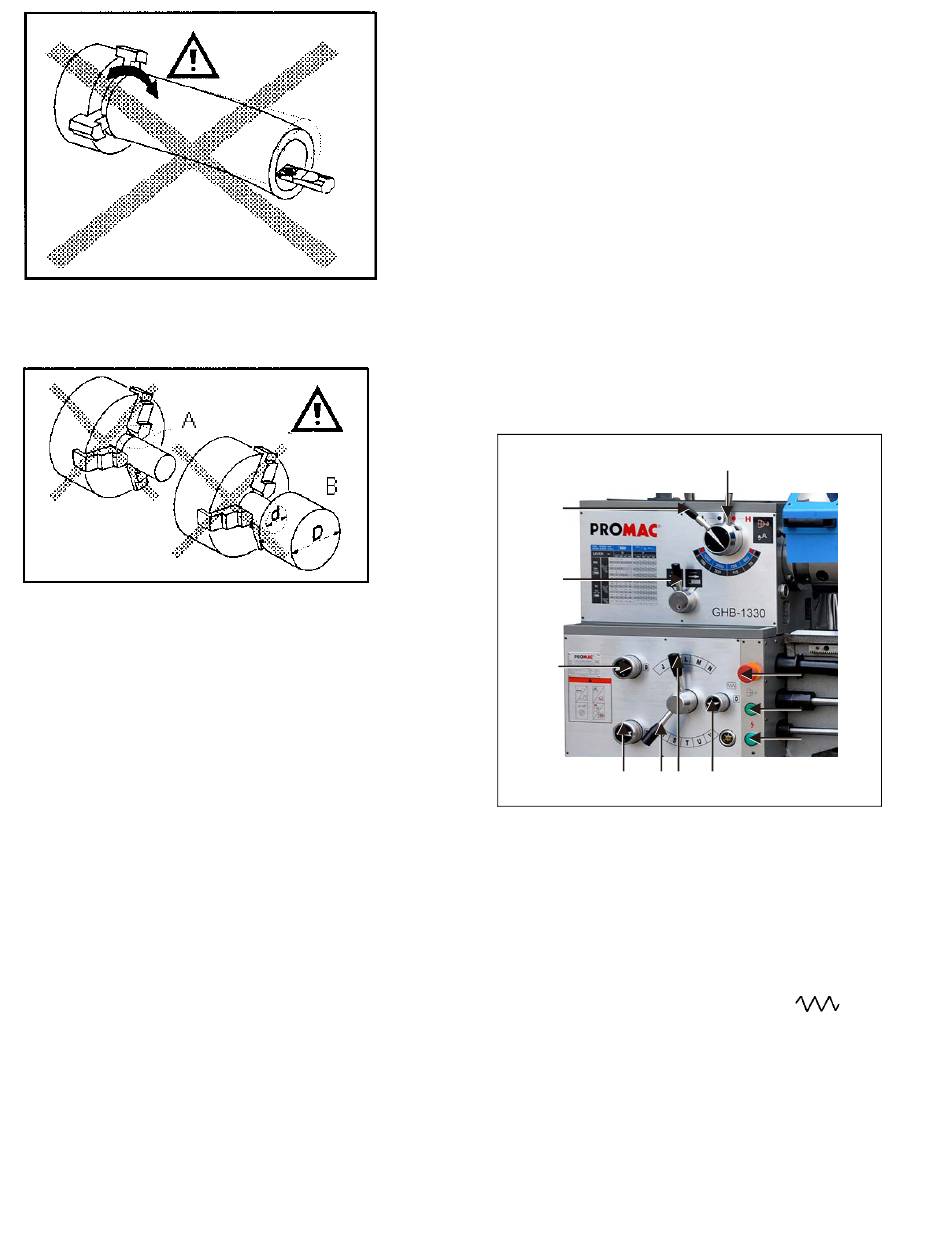

Vermeiden Sie kurze Einspannlängen (A, Fig 13) oder das
Spannen auf einem kleinen Durchmesser (B).
Sorgen Sie für eine stirnseitige Anlage des Werkstücks.
6.3 Einspannen des Drehmeißels
Die Schneidwinkel haben nur dann die gewünschte Größe,
wenn die Schneide des Drehmeißels auf die Achsmitte des
Werkstückes eingestellt wird.
Die richtige Höhe des Drehmeißels wird durch Einstellen des
Drehmeißels auf die Höhe der Körnerspitze unter
Verwendung von Unterlagblechen erreicht.
Spannen Sie den Drehmeißel mit mindestens zwei Schrauben
am Vierfachstahlhalter fest.
Spannen Sie kurz. Vermeiden Sie große Drehstahlauslagen.

6.4 Wahl der Spindeldrehzahl

Die richtige Spindeldrehzahl hängt von der Art der
Bearbeitung, dem Drehdurchmesser, dem Werkstück- und
dem Schneidenmaterial ab.
Die Drehzahlempfehlungen gelten für einen Drehdurchmesser
von 50mm und eine Zerspanung mit einem Hartmetall (HM)
Werkzeug.
Aluminium, Messing
Grauguss:
Stahl (C15):
24
Fig 12
Fig 13
1500 U/min
1000 U/min
800 U/min
Stahl (C45):
Rostfreier Stahl:
Bei Verwendung von Schnellarbeitsstahl (HSS) Werkzeugen
ist ca. 1/5 der Drehzahl zu wählen.
Allgemein ausgedrückt:
Im Verhältnis je größer der Drehdurchmesser, desto niedriger
die mögliche Drehzahl.
Zum Beispiel:
Stahl (C15) mit 25mm Durchmesser erlaubt eine Drehzahl
von
1600 U/min mit HM Werkzeug
320 U/min mit HSS Werkzeug
Einstellen der Drehzahl:
Die Drehzahl darf nur bei Spindel- und Motorstillstand
gewechselt werden.
Bringen Sie die Drehzahl Wahlhebel (E, F, Fig 14) in die
gewünschte Stellung.
F
G
M
O P N
Drehen Sie bei Bedarf das Spannmittel von Hand um die
Verzahnung in Eingriff zu bringen.
6.5 Automatischer Längsvorschub
Stellen sie den Wahlhebel (N, Fig 14) auf « P » um unnötige
Leitspindel-Rotation zu vermeiden.
Drehen sie den Drehknopf (D, Fig 17) auf «
Zugspindel einzukuppeln.
Mit den Wahlhebeln am Vorschubgetriebe (M, O, P, Fig 14)
stehen jederzeit verschiedenen Längs- und Quervorschübe
(Fig 15) zur Verfügung.
Die Vorschubrichtung kann am Wahlhebel (G, Fig14) gewählt
werden.
600 U/min
300 U/min
E
A
B
C
D
Fig 14
» um die
