3.2 Okablowanie wyłączników krańcowych i łańcucha bezpieczeństwa napędu
Zgodnie z instrukcją napędu zidentyfikować górny i dolny
wyłącznik krańcowy. SSprawdzić kierunek obrotu, a następnie
podłączyć górny wyłącznik krańcowy (OPEN LS) i dolny
wyłącznik krańcowy (CLOSE LS).
Połączyć szeregowo łańcuch bezpieczeństwa napędu i
hamulec bezpieczeństwa (patrz instrukcja napędu).

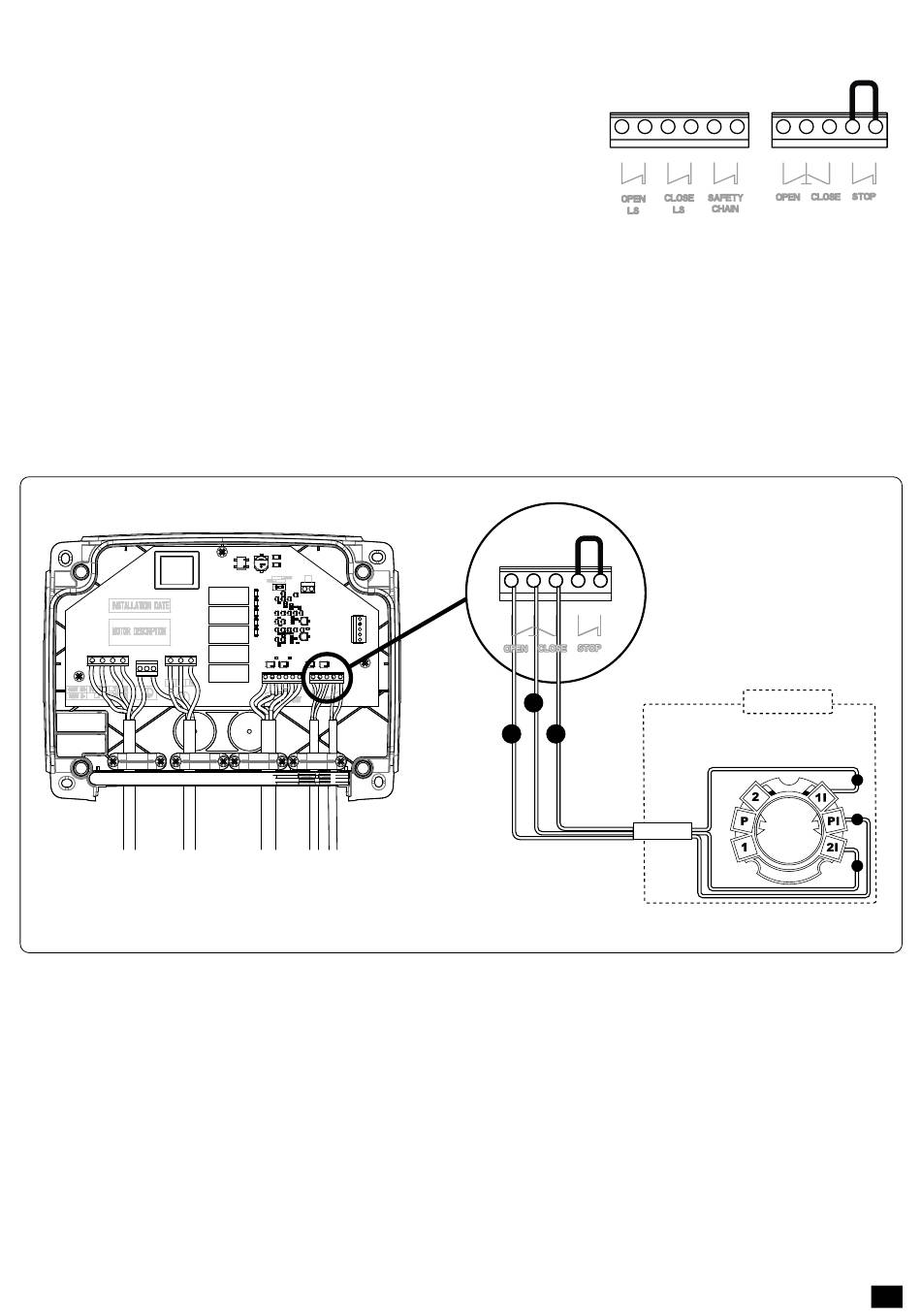

3.3. Okablowanie punktów sterowania
Jeśli nie używasz wejścia «STOP», pozostaw mostek 2 na swoim miejscu.
• Następnie podłączyć listwę zaciskową J5 (odpowiadającą za przyciski sterowania).
• Założyć pokrywę i wkręcić 4 wkręty.
• Włączyć zasilanie.
(2)
M
N1
N2
(2)
Przełącznik zmiany
kierunku na klucz
N2
M
N1
5/6
