Installazione dell'unità interna
Passo uno: Scelta del luogo di installazione
Consigliare il luogo di installazione al cliente e confermarlo.
Passo due: installazione del telaio per il montaggio a parete
1. Appendere il telaio di montaggio alla parete; regolarlo in posizione orizzontale con
il misuratore di livello e indicare sulla parete i fori di fissaggio delle viti.
2. Praticare i fori di fissaggio delle viti sulla parete con il trapano a percussione (le
specifiche del mandrino per la punta del trapano devono essere le stesse dei
tasselli di plastica ad espansione), e inserire i tasselli nei fori.
3. Fissare il telaio sulla parete con viti filettate (ST4.2X25TA) e tirare il telaio per
controllare che sia installato saldamente. Se il tassello di espansione è allentato,
praticare un altro foro di fissaggio vicino.

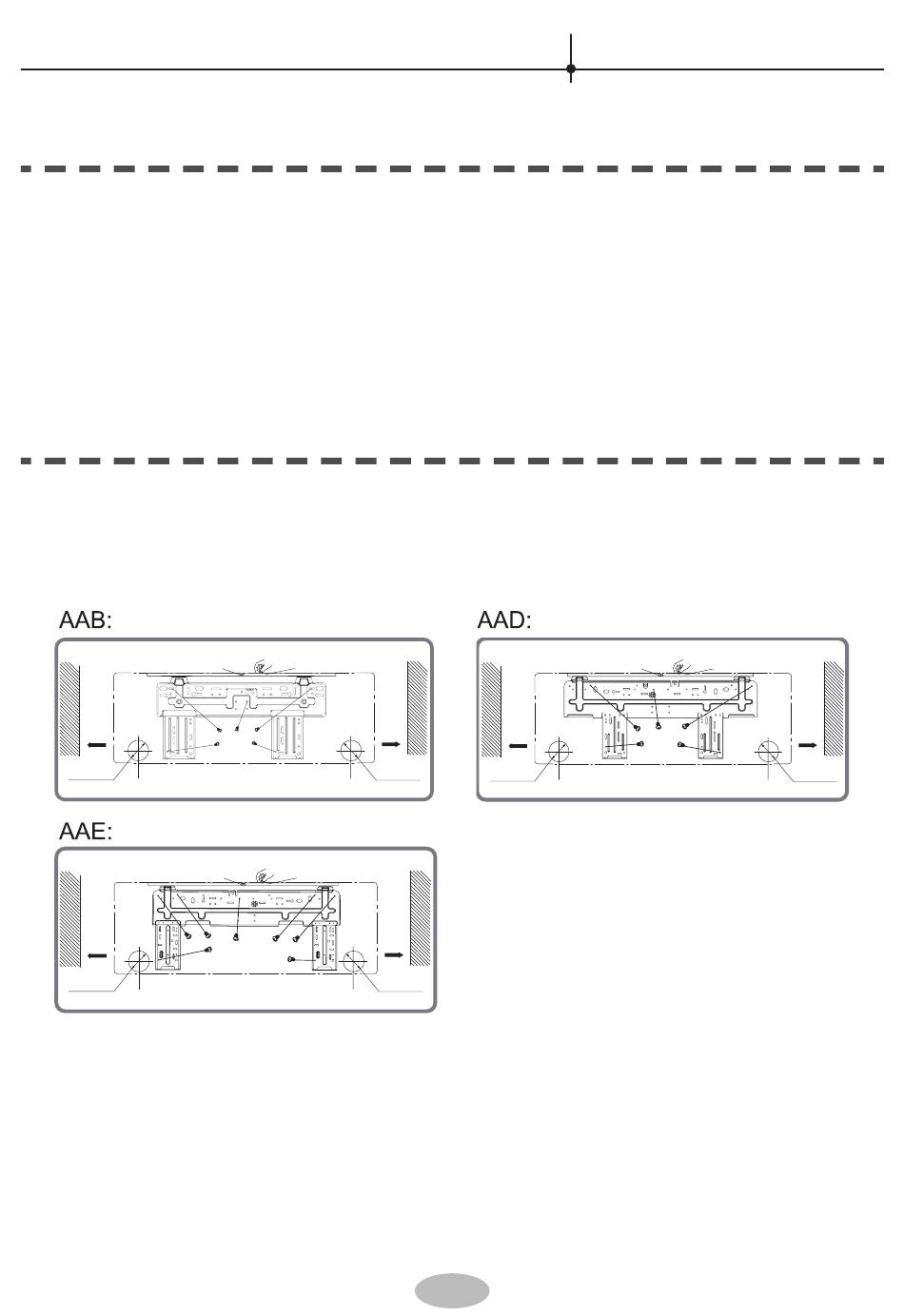

Passo tre: apertura del foro per le tubazioni
1. Scegliere il punto adatto per il foro destinato alla tubazione di scarico. Il foro
per il tubo dovrebbe essere fatto leggermente più in basso rispetto al telaio di
montaggio a parete, come si mostra sotto.
Parete
Contrassegnare al centro
Distanza
superiore
dalla
parete
150 mm
Sinistra
Φ55 mm
(foro posteriore per le tubazioni)
Parete
Contrassegnare al centro
Distanza
superiore
dalla
parete
150 mm
Sinistra
Φ70 mm
(foro posteriore per le tubazioni)
Nota: Selezionare il disegno dimensionale di montaggio corrispondente in base
all'effettiva piastra da parete.
2. Effettuare un foro di diametro Φ55 nella posizione selezionata per le tubazioni di
scarico. Per facilitare il corretto drenaggio, inclinare leggermente verso il basso il
foro per le tubazioni sulla parete verso l'esterno con una pendenza di 5-10°.
Parete
Misuratore di livello
Distanza
superiore
dalla
parete
150 mm
Destra
Φ55 mm
(foro posteriore per le tubazioni)
Parete
Misuratore di livello
Distanza
superiore
dalla
parete
150 mm
Destra
Φ70 mm
(foro posteriore per le tubazioni)
23
Parete
Contrassegnare al centro
Distanza
superiore
dalla
parete
150 mm
Sinistra
Φ55 mm
(foro posteriore per le tubazioni)
Parete
Misuratore di livello
Distanza
superiore
dalla
parete
150 mm
Destra
Φ55 mm
(foro posteriore per le tubazioni)
