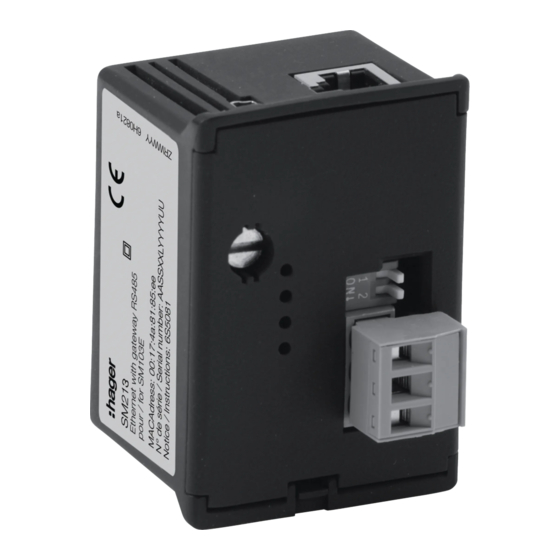

hager SM213 Notice D'instructions
Manuels Connexes pour hager SM213
Sommaire des Matières pour hager SM213
- Page 1 SM213, SM214 Module ethernet JBUS/MODBUS pour SM103E Module ethernet + RS485 pour SM103E ¢ Notice d’instructions...
-
Page 2: Table Des Matières
Sommaire Opérations préalables............ 1 Informations générales ..........1 Installation ..............3 ............4 Diagnostic visuel Programmation............... 5 ......5 Entrer en programmation (COde= 100) ......... 6 Configuration ethernet sur SM103E ..............7 Adresse IP ..............8 Masque ..............9 Passerelle .............. -
Page 3: Opérations Préalables
• En plus de la communication ethernet (voir module une adresse Jbus/Modbus différente de 255. option ethernet SM213), le module option SM214 met Dans une configuration standard, une liaison RS485 permet à disposition une liaison série RS485 (2 ou 3 fils) en... -
Page 4: Recommandations
SM103E Ethernet RS485 R=120 R=120 RJ45 ~ – 1200 M ou 32 UL TCP/IP (RJ45) 4 clients au maximum MODBUS 246 esclaves au maximum Répéteur SM103E Ethernet RS485 R=120Ω R=120Ω + - R=120Ω R=120Ω RJ45 ~ – 1200 M ou 32 UL ~ –... -
Page 5: Installation
Installation Le produit SM103E doit être hors tension. Le module s’installe en face arrière du SM103E. Sa largeur correspond à 2 emplacements d’option simple et il peut être placé sur n’importe quel emplacement. 1 Exemple de montage dans l’emplacement 1. 2 Fixer le module sur un des quatre emplacements. -
Page 6: Diagnostic Visuel
Installation Diagnostic visuel • Témoins lumineux LED Couleur Etat Description ÉTEINT Absence d’alimentation électrique interne Hardware défaillant Jaune ALLUMÉ Phase de chargement du logiciel, en attente de démarrage CLIGNOTANT 1 sec. Erreur durant la phase de démarrage Vert ALLUMÉ Système en fonctionnement Vert ALLUMÉ... -
Page 7: Entrer En Programmation (Code= 100)
Programmation Entrer en programmation (COdE = 100) 3 sec confirm... -
Page 8: Configuration Ethernet Sur Sm103E
Programmation Configuration ethernet sur SM103E Cela consiste à la mise en place des paramètres La configuration usine est : IP du SM103E connecté à la passerelle • Adresse IP : 192.168.1.1 Adresse IP (Eth Adr IP) : • Masque de sous réseau : 255.255.255.0 [CLASS A].[CLASS B].[CLASS C].[CLASS D] •... -
Page 9: Adresse Ip
Programmation Adresse IP Exemple : programmation de l’adresse 191.158.1.7 CLASS A = 191 Exemple : programmation de l’adresse 191.158.1.7 CLASS D = 158... -
Page 10: Masque
Programmation Adresse IP Exemple : programmation de l’adresse 191.158.1.7 CLASS C = 1 Exemple : programmation de l’adresse 191.158.1.7 CLASS C = 7 Masque Exemple : 255.255.255.0 Procéder comme pour l’adresse IP... -
Page 11: Passerelle
Programmation Passerelle Exemple : 0.0.0.0 Procéder comme pour l’adresse IP DHCP La fonction DHCP n’est pas recommandée. Rapprochez-vous de l’administrateur du réseau informatique. -
Page 12: Paramètres Associés Au Protocole Modbus Rtu Et À La
Programmation Paramètres associés au protocole MODBUS RTU et à la passerelle RS485 Menu précédent Adresse de communication p.16 Vitesse de communication p.16 Parité de communication p.17 Bit de stop de communication p.17 Menu suivant... -
Page 13: Adresse De Communication
Programmation Adresse de communication Exemple : COM ADR = 7 confirm Vitesse de communication Exemple : BDS = 19 200 bauds confirm... -
Page 14: Parité De Communication
Programmation Parité de communication Exemple : PAr = EvEn (Odd) (Even) (No) Bit de stop de communication Exemple : STOP = 2 x 1 (2 bits) x 2 (1 bits) confirm Quitter la programmation 3 sec. -
Page 15: Serveur Web
Programmation Serveur web Le serveur web est accessible en tapant l’adresse IP du Le serveur web met à disposition en visualisation : produit dans votre navigateur internet. • Les principaux paramètres de base du SM103E • Les principales mesures instantanées, moyennes et les Adresse IP du SM103E : 19.168.1.0 compteurs. -
Page 16: Caractéristiques Techniques
RJ45 Norme IEEE 802-3 isolation : 1500V Vitesse de transmission 10MBits/sec. ou 100MBits/sec. Bit de stop MODBUS TCP JBUS/MODBUS RTU over TCP HTTP Table de communication Les tables de communication sont disponibles sur le CD-Rom fourni avec le module ethernet SM213 et le module ethernet/RS485 SM214. -
Page 17: Votre Installateur
Votre installateur Votre installateur 540299B_FR www.hager.com 6S5080.b...
