2.6 Modification d'un échappement de fumée par le haut en
échappement de fumée par l'arrière

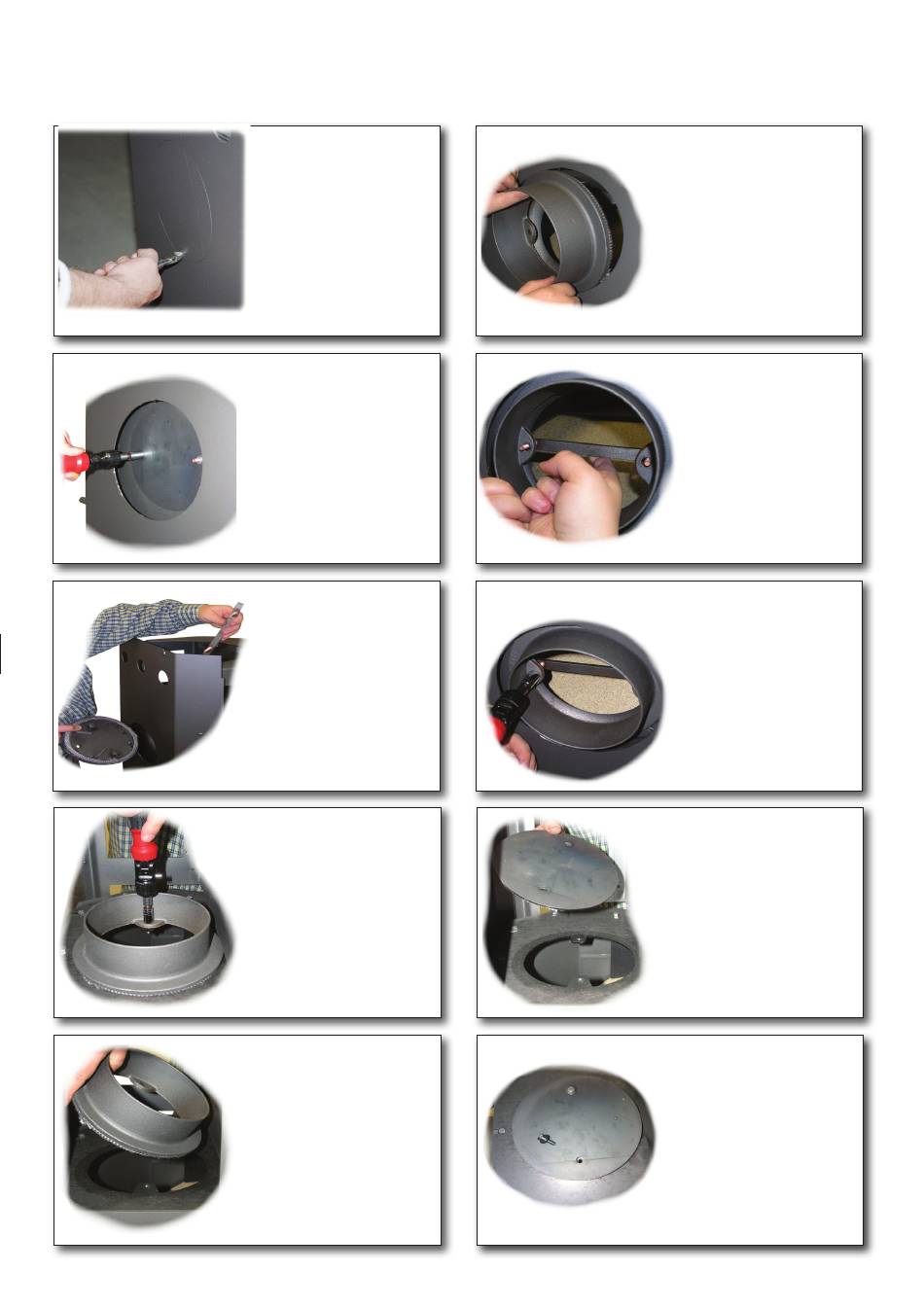

Fig. 1
Sectionnez, à l'aide
d'une pince coupan-
te, le petit morceau
de métal qui solida-
rise le couvercle à la
plaque arrière. Reti-
rez le couvercle.
Fig. 2
Desserrez les vis du
côté obturé du
conduit d'échappe-
ment arrière.
Fig. 3
Retirez le couvercle
de l'ouverture arrière
et retirez le support
de l'ouverture du
haut (s'il s'agit d'un
poêle avec support).
Fig. 4
Desserrez la fixation
du raccord du
conduit d'échappe-
ment.
Fig. 5
Tirez raccord du
conduit d'échappe-
ment vers le haut.
(uniquement si nécessaire)
Fig. 6
Placez raccord du
conduit d'échappe-
ment dans l'ouver-
ture à l'arrière.
Fig. 7
Serrez le raccord
derrière le poêle,
avec le support ou
les boulons.
Fig. 8
Veillez à ce que le
raccord soit centré
puis serrez les bou-
lons.
Fig. 9
Posez le couvercle
sur l'ouverture
au-dessus du foyer.
Fig. 10
Fixez le couvercle
à l'aide des deux
vis six pans et des
rondelles.
