C Description du système
C.1 Principe de mesure
La bandelette test est déplacée sous une unité de mesure
en mouvement le long du plateau de bandelettes-test par le
plateau-râteau de bandelettes mobile. L'unité du photomètre
est équipée d'un tampon de référence intégré. L'analyseur lit
le tampon de référence, suivi de chacun des tampons de test
sur la bandelette.
L'unité du photomètre contient quatre LED qui émettent de

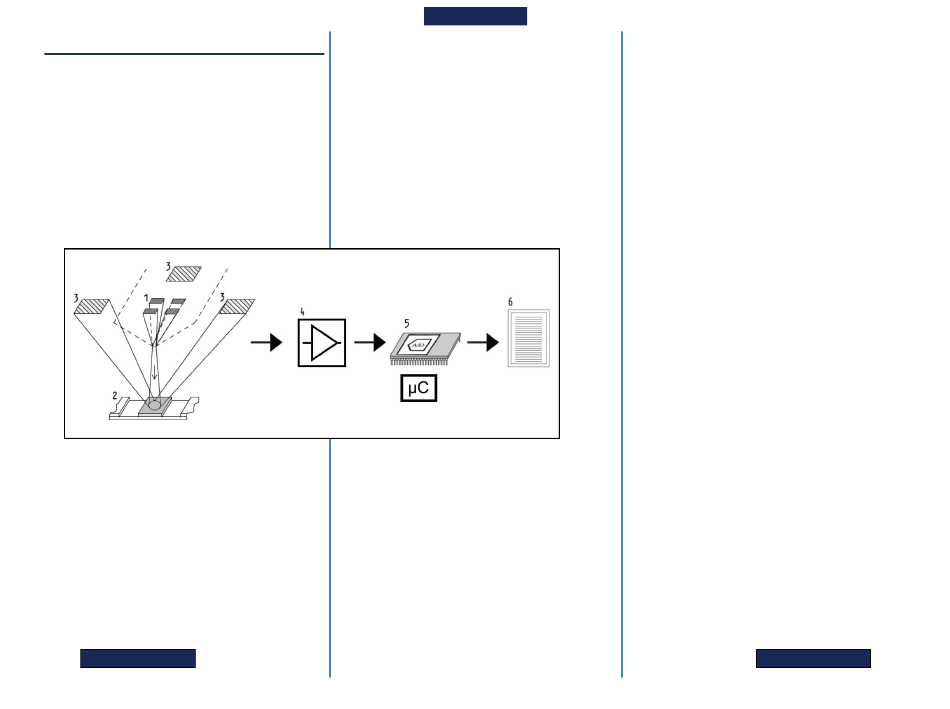

la lumière à des longueurs d'onde discrètes. La figure 3 résume
le processus de lecture électro-optique du tampon
Figure 3 : Principe de mesure
«
Page précédente
6/48
CONTENU
Chaque LED (1) émet une lumière d'une longueur d'onde pré-
définie sur la surface du tampon de test (2) directement au-des-
sus de la zone de test. La zone de test est un cercle de 3 mm
au centre de chaque tampon où la réaction est optimale. La
lumière des LED est réfléchie par la zone de test avec plus ou
moins d'intensité. L'intensité de la lumière est directement liée
à la concentration de l'analyte particulier dans l'urine absorbée
par le tampon. Des détecteurs à photodiode (3) positionnés à
des angles optimaux captent la lumière réfléchie. Les signaux
électriques analogiques des détecteurs sont d'abord amplifiés
par un amplificateur (4) avant d'arriver au microcontrôleur (5).
Ici, le convertisseur A/N du microcontrôleur transforme le signal
analogique en valeur numérique. Le microcontrôleur convertit
les données numériques en une valeur de réflectance absolue
en les comparant à un étalon de calibration. Enfin, le système
calcule une valeur d'analyse à partir des valeurs de réflectance,
la compare aux limites de plage prédéfinies et produit un ré-
sultat semi-quantitatif (6).
Un délai (incubation) d'environ 55 à 65 secondes entre le
contact des bandelettes-test avec l'urine et le début de la me-
sure donne les résultats les plus précis. Le schéma de mouve-
ment du plateau-râteau de bandelettes mobile est calibré pour
retarder le transport des bandes et ainsi assurer automatique-
ment un délai optimal.
»
