Raccordement électrique
Information
Information
30
4. Dénuder les fils du câble :
4.1 Câbles de commande (1...50) sur une longueur d'env. 10 mm.
4.2 Câbles de moteur (U, V, W) sur une longueur d'env. 12 mm.
5. Relier les câbles selon le schéma de câblage de l'accusé de réception.

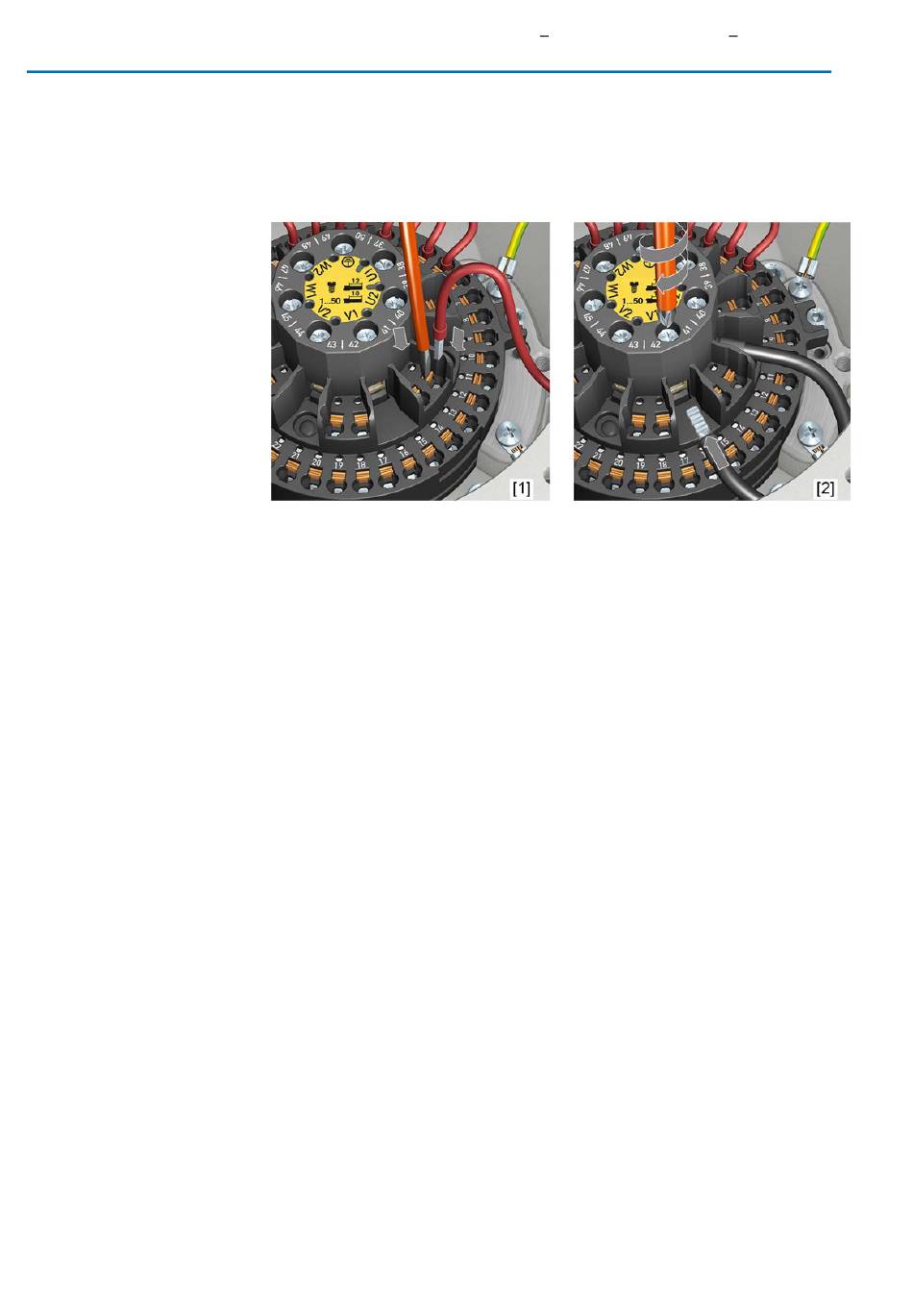

Figure 23 : Relier des câbles au bornier
[1] Fixation des câbles de commande pour bornes à ressort
[2] Visser des bornes de puissance
Chaque borne à ressort dispose d'un contact d'essai pour des raisons SAV au-dessus
de la numérotation.
Pour des câbles souples : utiliser des embouts de fil pour bornes à vis avec selon
DIN 46228. Lors de l'utilisation de bornes à ressort, la connexion avec ou sans em-
bouts de fil est possible.
