Leisure Concepts Covermate Vanish XLR Instructions D'installation

Installatievideo
Installationsvideo
Vidéo d'installation

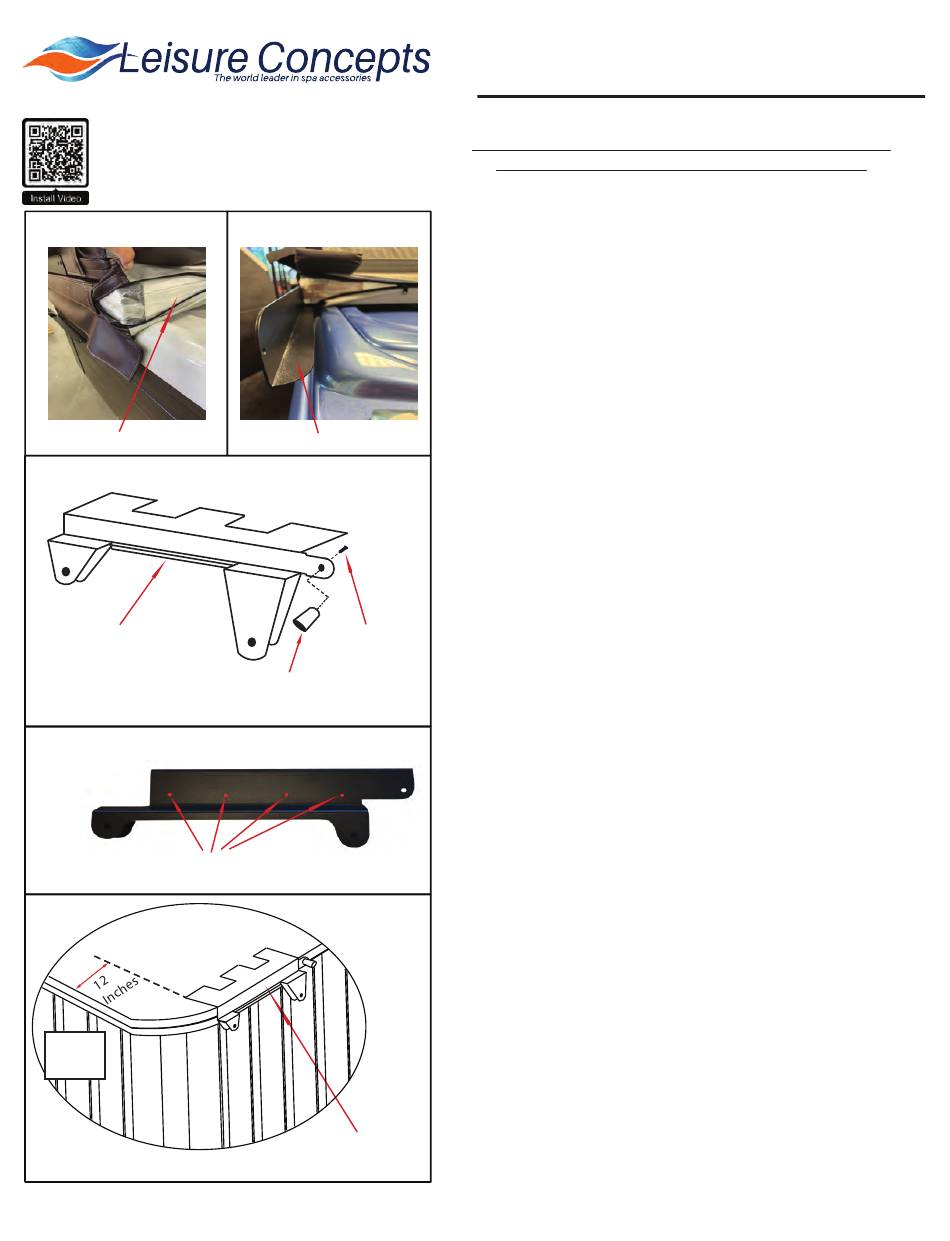

Figure 1
Foam
B
Cover Mounting
Bracket - Left
Figure 4
Attach to cover
with screws here
Back
of Spa
CMVXLR-XLRP-FR 241024
Figure 2
AC
Aluminum Plate Insert
Figure 3
AB
1-1/4" Button
Head Socket
AA
Bolt
Covermate
Vanish XL
Handle
Figure 5
B
Cover Mounting
Bracket - Left
Covermate Vanish XLR/XLRP
Installation Instructions - Updated as of 24/10/24
Pour garantir un bon fonctionnement et une bonne fonctionnalité, le
CoverMate doit être installé conformément à ces instructions.
#1
Positionnez la couverture en position fermée sur le spa, en alignant bien
les quatre coins avec les angles du spa.
#2
Mesurez 12 po. (~30,5 cm) à partir de l'arrière de la couverture et
marquez-le sur la couverture. Faites cela des deux côtés, car cela détermine
la position des supports de la couverture (B).
#3
Ouvrez la couverture de manière à ce que la moitié avant soit au-dessus
de la moitié arrière. Décompresser la housse de la moitié arrière de la couver-
ture pour révéler la partie en mousse blanche (Fig. 1). Glissez ensuite les
plaques d'aluminium (AC) entre la mousse et la housse, avec le petit côté des
plaques vers le bas (Fig. 2). Faites glisser les plaques d'aluminium jusqu'aux
marques que vous avez faites à l'étape #2, puis refermez la couverture.
#4
Repositionnez la couverture en position fermée sur le spa, en alignant
bien les quatre coins avec les angles du spa.
#5
Fixez les poignées de CoverMate Vanish XL (AA) aux supports de la
couverture (B) à l'aide de boulon à six pans creux de 1¼" (AB) (Fig. 3).
#6
Placez les supports de la couverture sur le dessus de la couverture de
manière à ce que l'arrière des supports soit aligné avec les marques de l'étape
#2 (Fig. 5). Attention : Pour déterminer les supports de la couverture gauche
et droit, voir Fig. 3. Fixez chacun les supports de la couverture à la couverture
à l'aide de (4 pcs) vis autotaraudeuses n° 10 x 1" (AC) en vous assurant que
les vis passent à travers les plaques d'aluminium placées dans la couverture
à l'étape 3 (voir Fig. 4 pour l'emplacement des vis). Attention : Lors de la
fixation des supports de la couverture, veillez à appliquer une pression vers
le bas sur le dessus des supports pour éviter tout espace entre le support et
la couverture.
#7
Fixez les bras pivotants (C & D) aux supports de montage (A) avec :
boulons à six pans creux de 2¼" (O), rondelles (P) et contre-écrous (Q) (Fig.
6). Attention : Assurez-vous d'installer les grandes et petites rondelles pour les
bras pivotants (J & K), comme illustré. Assurez-vous que les bras pivotants
bougent librement et ne serrez pas trop les boulons. Fixez ensuite butées en
caoutchouc (Y) aux bras pivotants avant avec vis autotaraudeuses n° 8 x 1¼"
(Fig. 6) et plaques pour goujons à rotule (G) aux supports de montage (A)
avec vis de montage n° 10 x 1½" (Fig. 7).
#8
Fixez l'ensemble de support de l'étape 7 aux supports de la couverture
à l'aide des boulons à six pans creux 2" (N), des rondelles (P), des anneaux de
remplissage en plastique (R) et des contre-écrous (Q). Laissez la structure
pendre librement (Fig. 7). Attention : Installez les boulons de l'intérieur vers
l'extérieur, avec les contre-écrous à l'extérieur des supports de montage.
Poussez les grands capuchons (V) sur les contre-écrous.
anneaux de remplissage en plastique sont utilisés comme entretoises entre
les bras pivotants et les supports de la couverture (Fig.
trop les boulons, les bras pivotants doivent pouvoir bouger librement.
#9
Déplacez l'ensemble de support vers le haut jusqu'à ce que les bras
pivotants avant & arrière se touchent (Fig. 8). Fixez l'ensemble de support
à l'enceinte du spa à l'aide de vis de montage n° 10 x 1½". Attention :
Installez les vis juste derrière le bras pivotant avant vers l'avant (Fig. 8).
#10
Faites glisser les pièces de remplissage XLR / XLRP (AE) derrière
l'ensemble de support jusqu'à ce qu'elles soient fermement serrées entre le spa
et l'ensemble de support. Fixez les pièces de remplissage au spa avec (3 pcs)
vis de montage n° 10 x 1" et l'ensemble de support aux les pièces de
remplissage avec (4 pcs) vis autotaraudeuses n° 10 x 1" (Fig. 9).
#11
Ouvrez partiellement la couverture et encliquetez les vérins (W) sur les
goujons à rotule (Fig. 8). Attention : Assurez-vous que le corps noir des vérins
face à l'avant du spa.
Notez que les
7). Ne serrez pas
Page 1
