KIT PORTIER VIDÉO SOUL GS5110/ART 7W

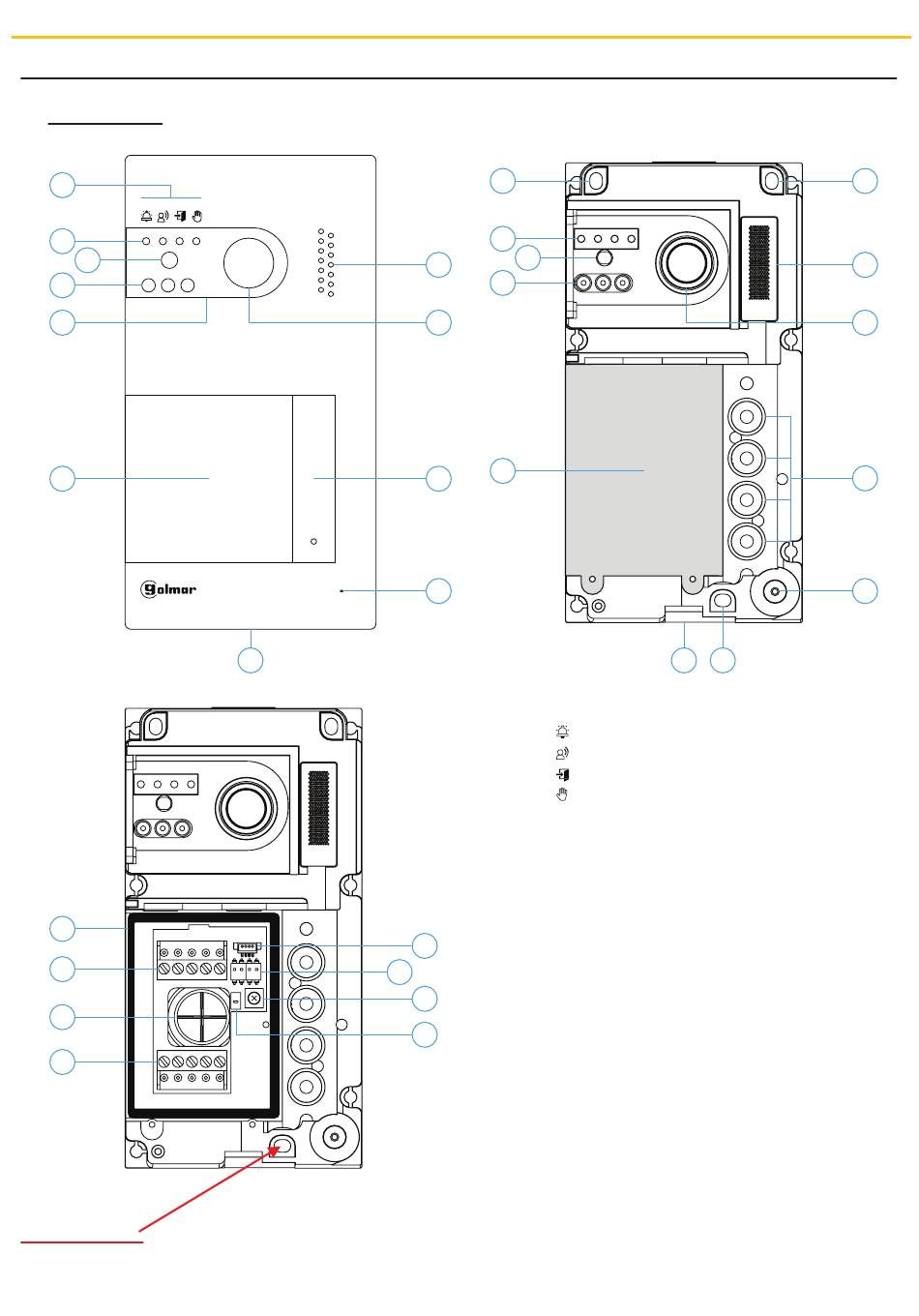

PLATINE SOUL
Description :
A
B
C
D
E
F
N
O
P
O
IMPORTANT
veillez à ne pas trop serrer la vis de fi xation murale
située sur la partie inférieure de la platine
K
R
M
B
C
G
D
H
L
I
J
A. Icônes d'état du système :
Appel en cours.
Communication établie.
Gâche électrique activée.
Système occupé.
B. Indicateurs lumineux d'état du système.
C. Détecteur d'éclairage ambiant.
D. Éclairage pour vision nocturne.
E. Polycarbonate de protection.
F. Porte-carte et lecteur de proximité.
G. Grille de haut-parleur.
Q
H. Caméra couleur.
I. Poussoir(s) d'appel.
J. Micro.
S
K. Vis de fi xation de l'avant.
L. Lecteur de proximité.
T
M. Trou de fi xation (x3).
N. Joint d'étanchéité du lecteur de proximité.
O. Bornes d'installation.
P. Joint passe-câbles.
Q. Connecteur du lecteur de proximité.
R. Interrupteurs de confi guration.
S. Potentiomètre des paramètres principaux du
volume.
T. Poussoir de confi guration du lecteur de proximité.
K
M
5
M
G
H
I
J
