État des données d'E/S
Le tableau suivant montre le codage des octets d'état pour IDS et ODS :
Champ
IOValid
Problem
NoCoupling
Reserved
Diagnosis
REMARQUE
Le bit IDS.Diagnosis est égal à 0 pour les sous-modules MSI et MSO. Comme avec l'alarme de
diagnostic de PROFINET, les diagnostics pour MSI et MSO sont signalés uniquement dans le
bit IDS.Diagnosis pour le sous-module par défaut (sous-emplacement = 1).
6.1.3.1 Exemple de mappage de données d'E/S pour le format d'E/S Byte
Exemple de configuration

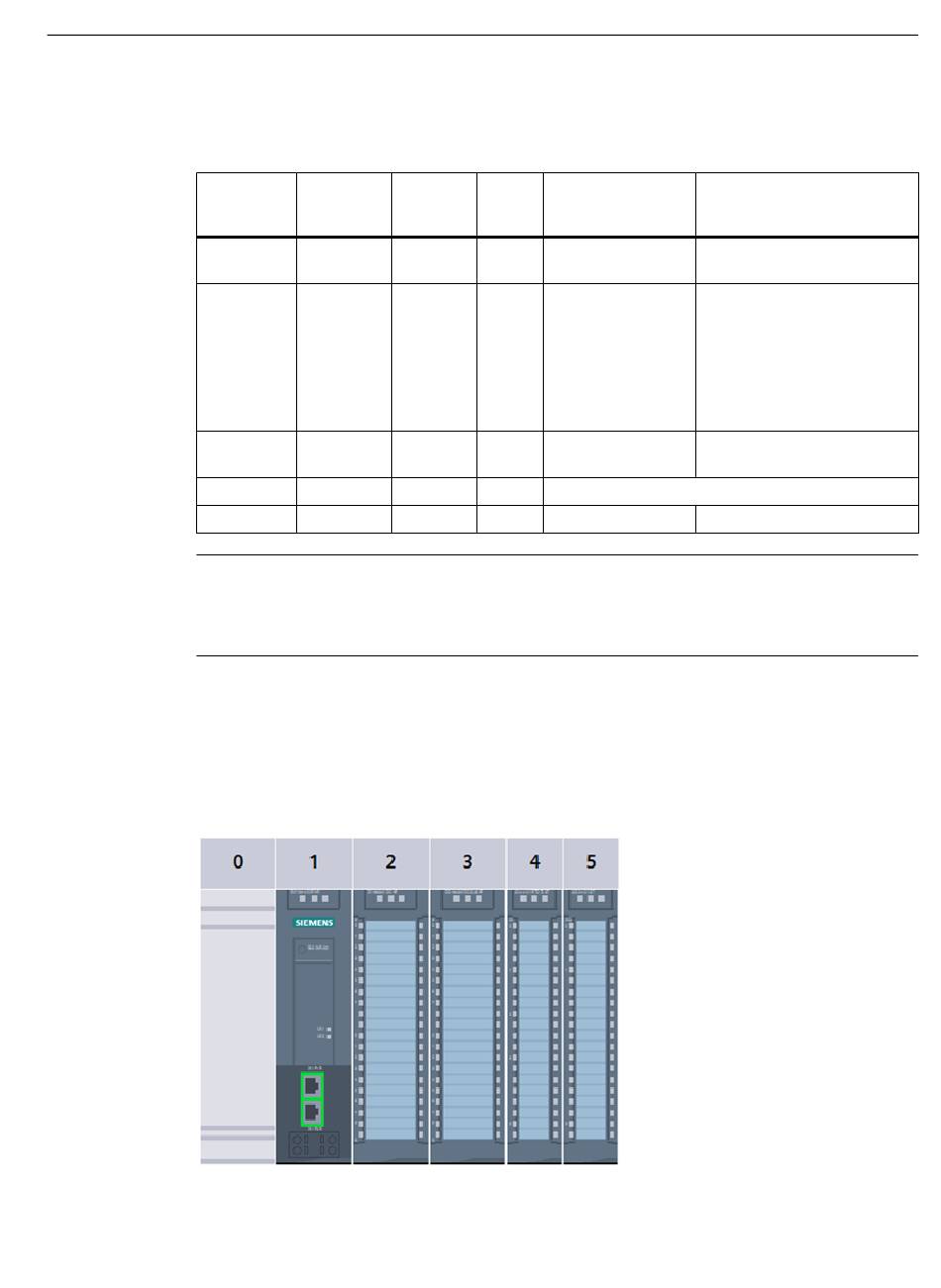

La figure suivante montre la configuration pour cet exemple :
Module d'interface IM 155-5 MF HF
Manuel, 07/2024, A5E53268539-AB
Bit n° Masque de
bits
7 0x80
6 0x40
5 0x20
4...1 0x1E
0 0x01
Valeur Valeur de bit = "0"
par dé­
faut
0 Données d'E/S inva­
lides
0 État initial
0 État initial
000 -
0 Pas de diagnostic
EtherNet/IP
6.1 Fonctions EtherNet/IP
Valeur de bit = "1"
Données d'E/S valides
Problème lié au module :
• Module non enfiché
• Module incorrect enfiché
• Module mal paramétré
• Données d'E/S temporaire­
ment invalides après dé­
marrage de la station
Pas de données d'E/S du parte­
naire de couplage (MSO Local)
Diagnostic disponible
51
