Schéma coté du module d'interface IM 155-5 MF HF, vue de côté avec volet frontal ouvert

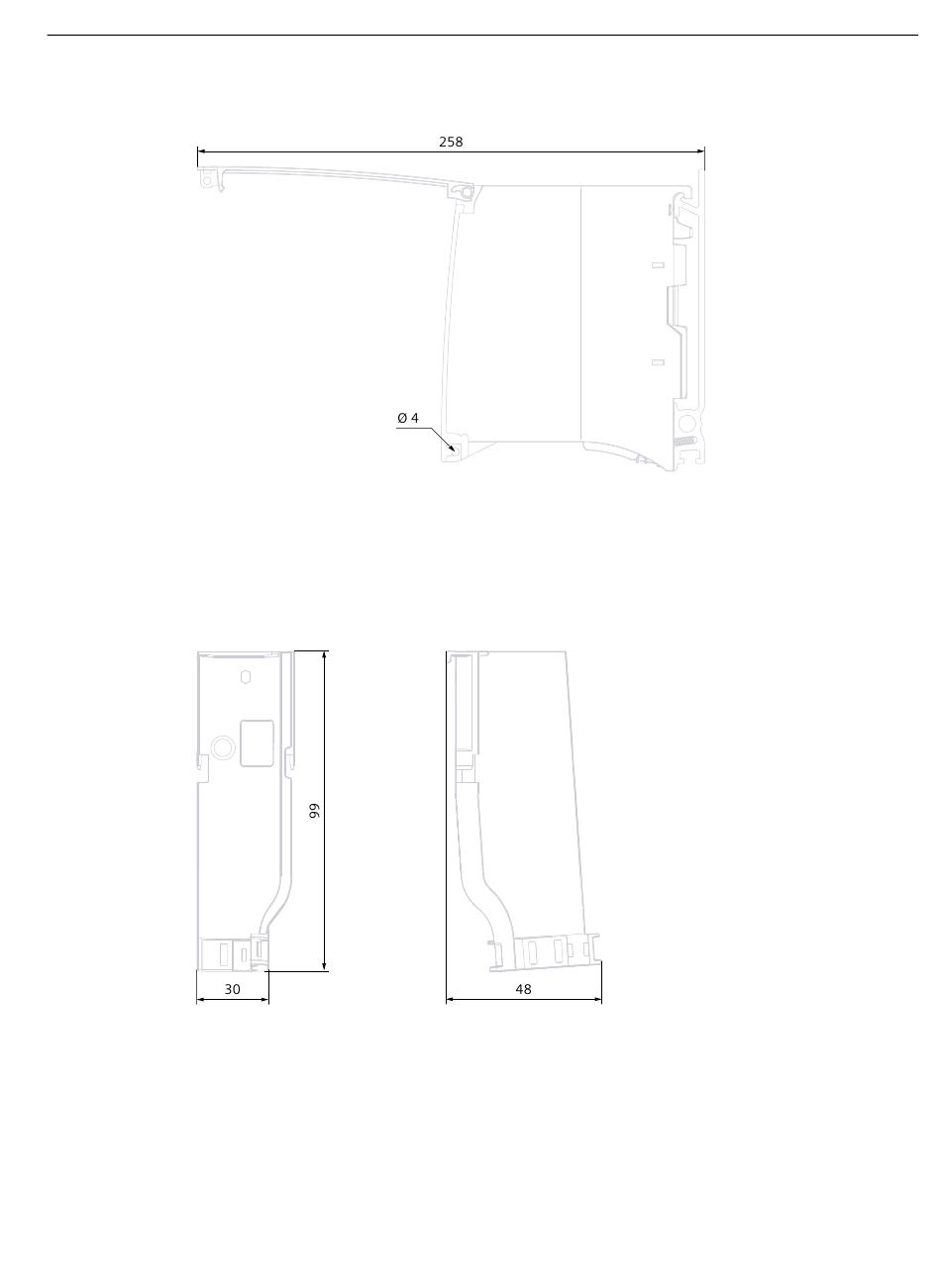

Figure A-2 Schéma coté du module d'interface IM 155-5 MF HF, vue de côté avec volet frontal ouvert
A.1 Schéma coté
La figure suivante représente le schéma coté de la décharge de traction.
Figure A-3 Dessin coté de la décharge de traction, vue de face et de côté
Module d'interface IM 155-5 MF HF
Manuel, 07/2024, A5E53268539-AB
Schéma coté
A.1 Schéma coté
