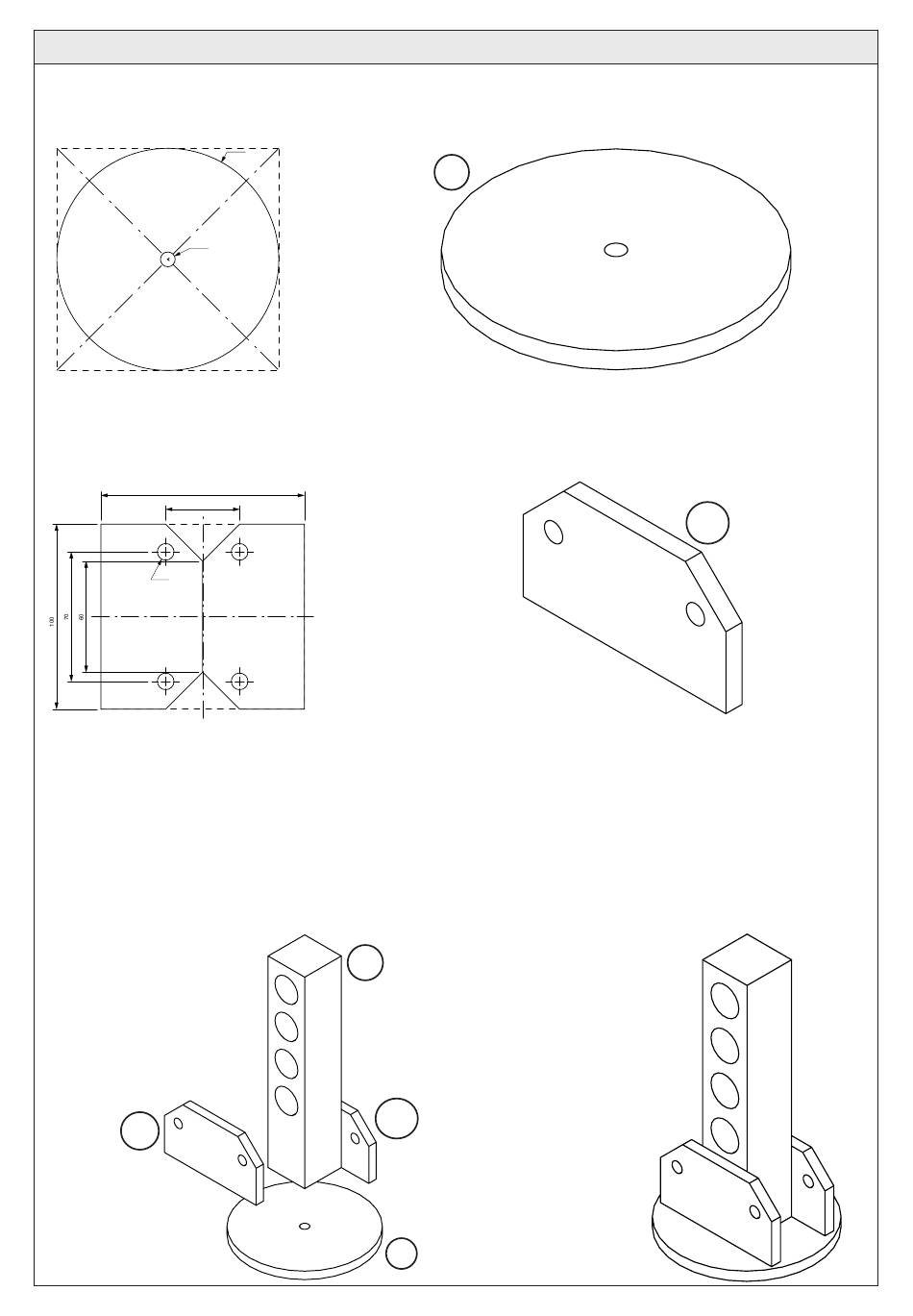

6.3 Fabrication et montage des manivelles et du disque
6.3.1 Préparer le disque tournant en perforant et sciant le contre-plaqué (12) (voir dessin de la page 15).
REMARQUE:
Ø 8
6.3.2 Reporter sur le contre-plaqué (13) les parties latérales des manivelles (13a).
110
40
REMARQUE:
Ø 9
110
40
Ø 9
6.3.3 Coller l'élément (1b) de la grue sur le disque tournant (12).
REMARQUE:
Conformément au dessin, coller les deux parties (13a) contre la base de la grue (1b) et sur le disque
tournant (12)..
REMARQUE:
13a
8
Marquer le centre, perforer d'abord, scier ensuite!
Ø 120
Ø 120
Ø 8
Après marquage, partager le plateau, superposer les deux parties latérales et perforer
puis scier en biais. Faire ce travail sur les deux pièces en même temps!
Afin d'assurer le parallélisme des deux perforations de 8 mm on passe la baguette (14)
dans la perforation du disque tournant (12) que l'on insère dans la partie inférieure de la
grue (1b) (mais sans coller), et l'on colle les deux parties latérales.
Là également on veillera au parallélisme des perforations latérales (13a); à cet effet on
passera la baguette (14) dans les perforations (ne pas coller)!
1b
13a
12
12
13a
F100490#1
