Pour fixer en revanche l'insert dans une cheminée neuve en utilisant le « Piédestal réglable » (en option), suivre les instructions
indiquées ci-dessous :

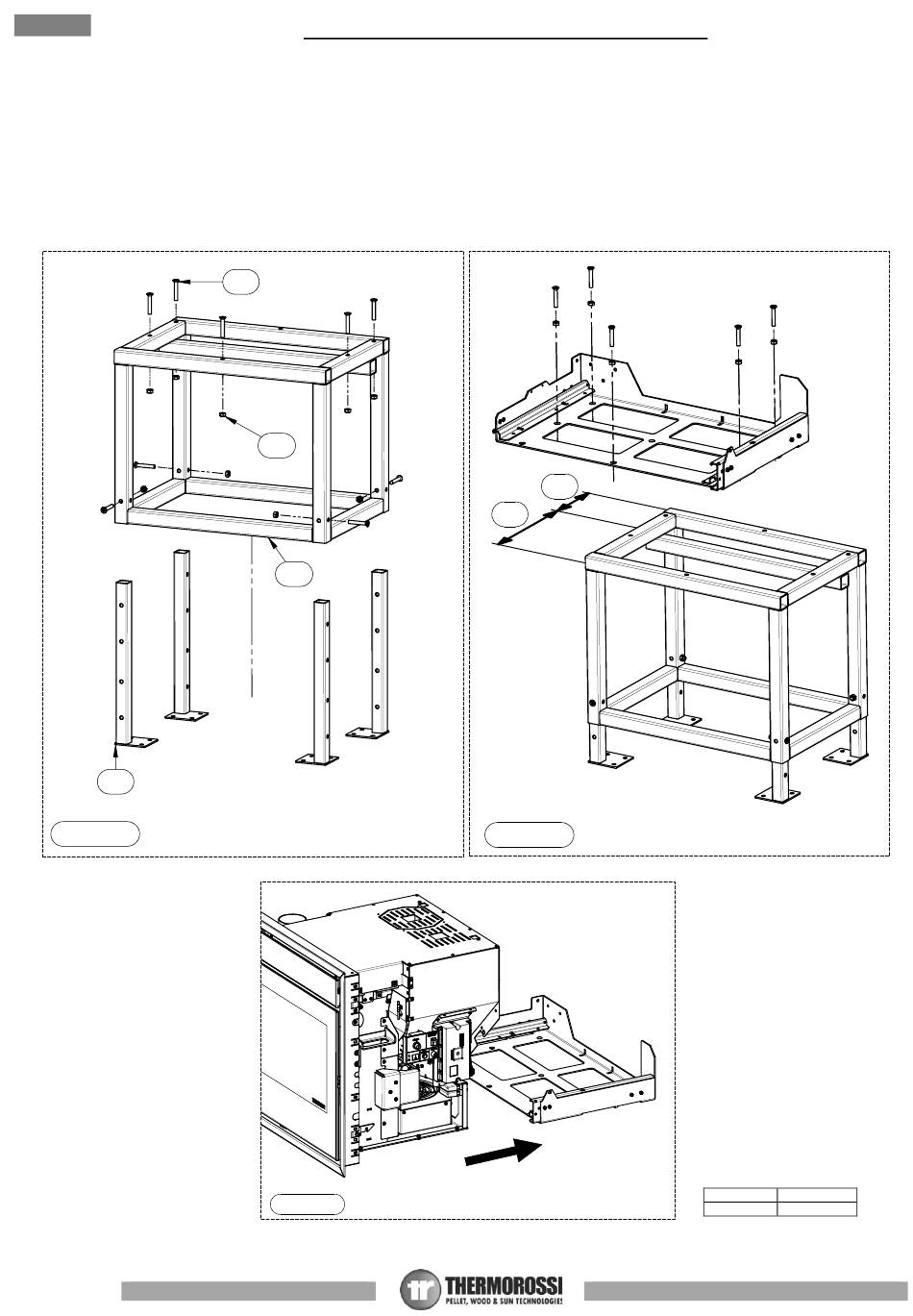

1) Monter le piédestal réglable D comme indiqué à la Figure 1 en utilisant les vis B et C fournies.
2) Fixer solidement le piédestal au sol avec des chevilles à expansion en acier de D.10 mm en s'assurant que la valeur X est
supérieure à la valeur Y (Figure 2). Il est vivement conseillé de vérifier que le sol où sont fixées les chevilles soit compact et
adapté à supporter une éventuelle traction causée par l'extraction de l'insert. Procéder ensuite à l'assemblage de la base fixe au
piédestal (Figure 2).
3) Ensuite, repositionner l'insert sur la base fixe jusqu'à la fin de sa course (Figure 3).
Descrizione
A
A
Figura 1
Figura 1
LAMIERA
STAMPI E FUSIONI
STAMPI E FUSIONI
É obbligo da parte del fornitore, prima di
É obbligo da parte del fornitore, prima di
realizzare qualsiasi attrezzatura, fornire a
realizzare qualsiasi attrezzatura, fornire a
THERMOROSSI S.p.A. i file
THERMOROSSI S.p.A. i file
tridimensionali dei particolari definitivi
tridimensionali dei particolari definitivi
andranno a realizzare il particolare.
Page 15
Manuel d'installation, d'utilisation et d'entretien
