8.2
Mise en œuvre générale pour une pose PAYSAGE en système de rails croisés
Pour une pose standard en rails croisés en format PAYSAGE il convient de poser en premier lieu, les
lignes de crochets. Celles-ci se trouvent au-dessus des rangs de tuiles déterminés pour respecter les
entraxes maximaux tolérés par le système et le type de rails choisis (le calcul définit un rail,
correspondant à une inertie compatible avec l'espacement entre les crochets).
Deux vérifications sont en outre à faire :
Vérifier la portée reprise par les rangs de rails inferieurs (les rails inférieurs sont ceux les plus
proches du plan de la couverture), à savoir, la distance entre deux crochets supportant un
même rail (distance entre crochets parallèlement à l'égout).
Vérifier la portée reprise par les rangs de rails supérieurs (les rails supérieurs sont ceux qui
sont fixés sur les rails inférieurs), à savoir, l'entraxe entre deux rails inférieurs supportant un
même rail (distance entre les crochets parallèlement au rampant).
Le second rang de rails (i.e. : les rails supérieurs) est fixé à l'aide des connecteurs en croix (voir
paragraphe mise en œuvre de rails) : la position de ces connecteurs est déterminée par les zones de
serrage préconisées par les fabricants de modules (il y a lieu de se référer aux notices d'instruction
de montage de ces derniers).
Puis, les modules sont fixés directement sur les rails supérieurs à l'aide des pinces pour modules.

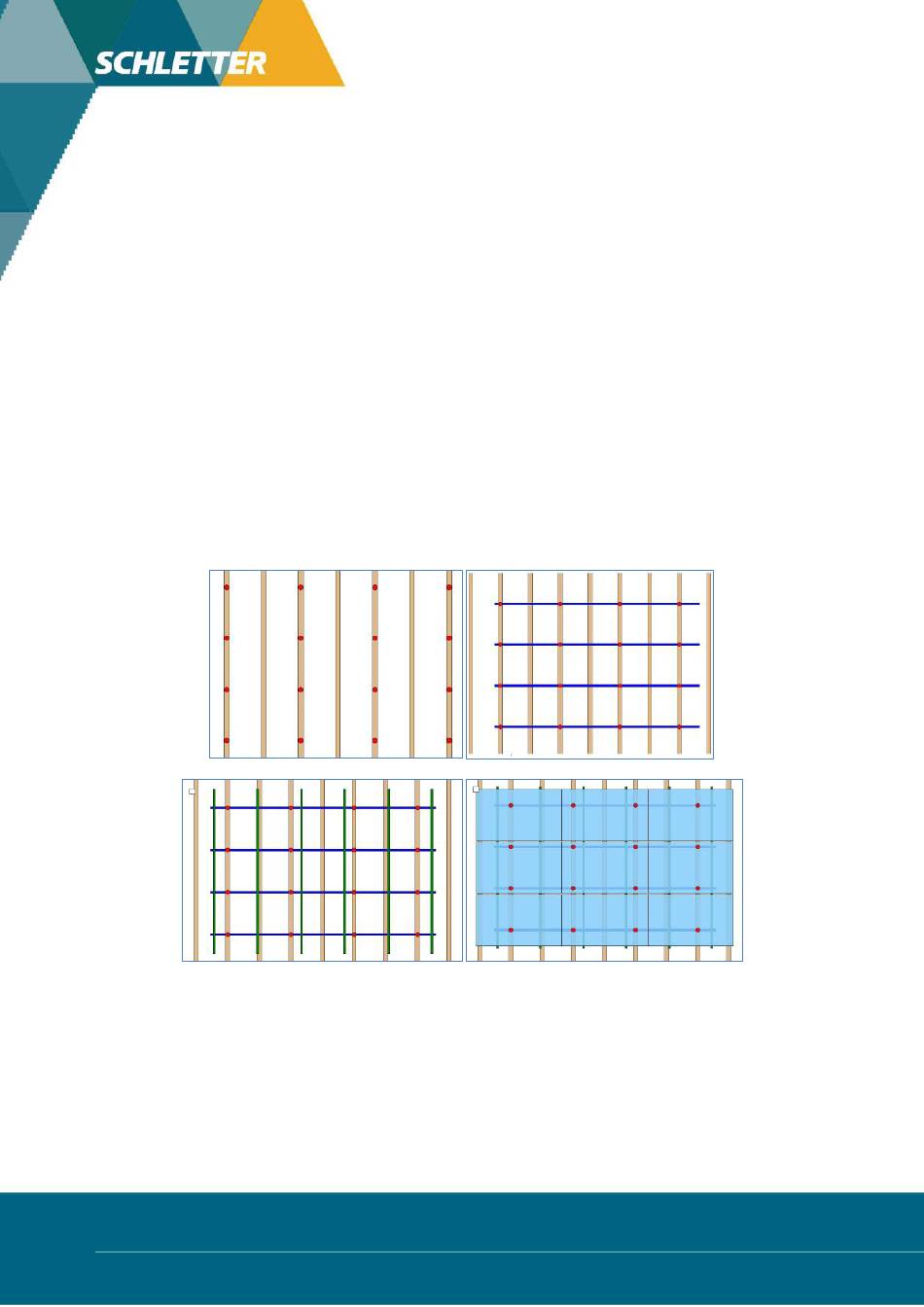

Figure 16 - Principe de mise en œuvre d'un système de rails croisés
Nota :
Le câblage des panneaux et la mise à la terre du champ se fait de façon concomitante à la
pose des panneaux
