Mise en œuvre des crochets sur chevrons
Les crochets s'installent sur les chevrons, leur nombre variant en fonction de ce qui a été prévu sur le
plan de calepinage (sur la base de la justification mécanique du système à l'aide du logiciel interne).
Le crochet est calculé de manière qu'il puisse être installé en porte à faux sur le chevron du fait de sa
platine large percée de plusieurs trous pour lui permettre de s'adapter au mieux à la forme de la tuile.
S'agissant de la position relative du crochet par rapport aux éléments de couverture (tuiles) en contact :
Le bord du coude du crochet doit se trouver à plus de 4 cm du bord de la tuile de contact afin de ne
pas
gêner la pose (ou la mise en position) des tuiles adjacentes,
créer un conflit au niveau du recouvrement transversal des tuiles
Par ailleurs, le coude du crochet doit se trouver au-dessus d'une partie non-galbée de la tuile
inférieure (exemple : partie plate de la tuile Omega10 Sainte-Foy)
Enfin la position du crochet sur la tuile doit être déterminée de manière que si un meulage est requis
sur la tuile du fait de sa géométrie (voir discussion dans les paragraphes ci-dessous), celui-ci soit
minimal.
L'installation doit être réalisée sur la base des notes de calculs établies avec l'un des logiciels internes
à SCHLETTER : pour chaque crochet Rapid
bas
(Vis à bois M8 longueur variant de 80mm à 120mm).
seule vis M8.

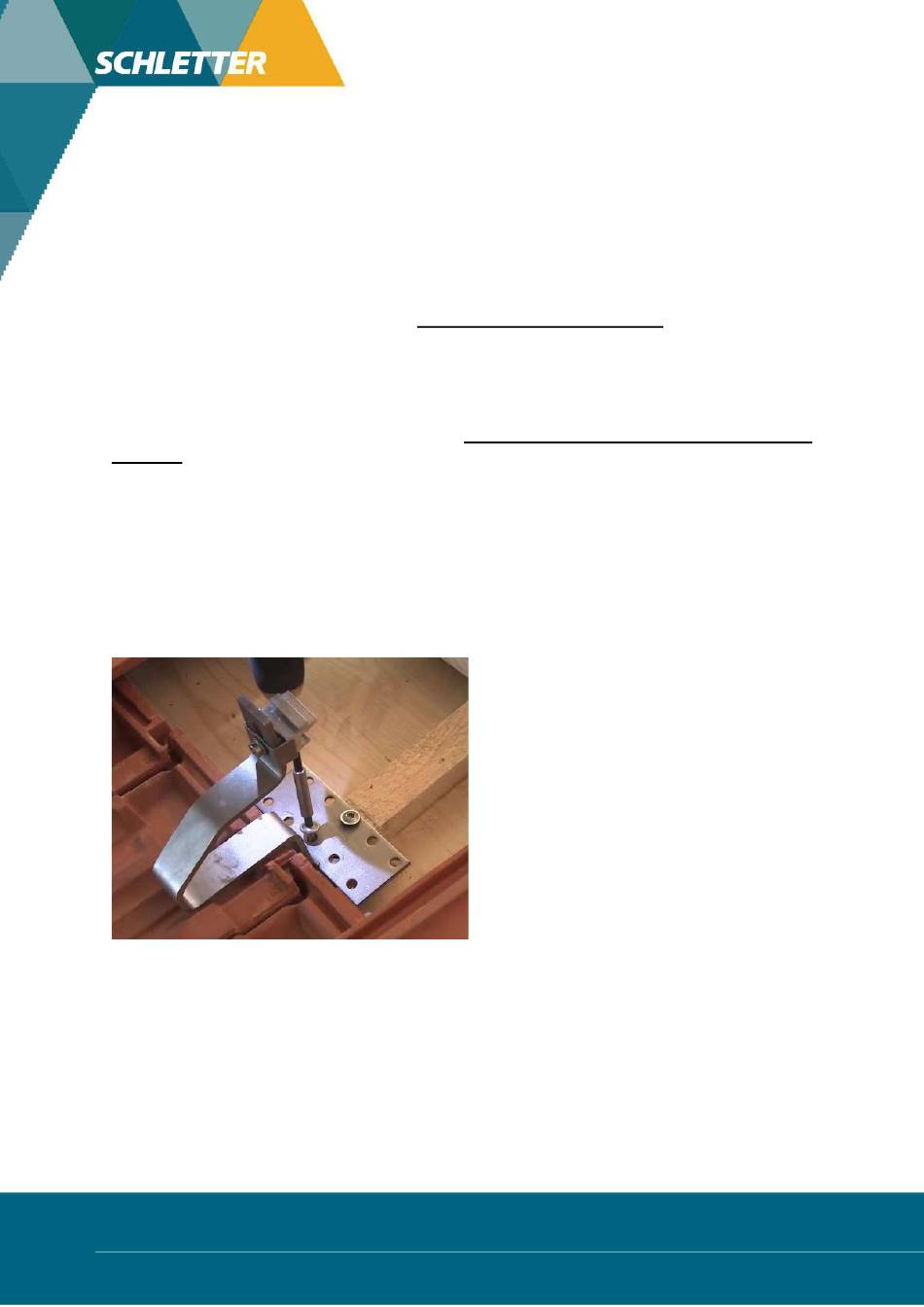

Figure 17 – A gauche : Fixation d'un crochet par deux vis
Les règles de vissage des vis à bois dans un chevron doivent être respectées et la distance de bord de
la vis est par défaut 4x le diamètre de la vis pour ne pas risquer de faire éclater ou d'endommager le
bois.
En pratique, la vis doit être positionnée dans le tiers central du chevron.
RAPID
2+
, RAPID
2+
SLATE, PROLINE | ETN N°L.23.07293 | V0 | INSTRUCTIONS DE MONTAGE | 202212
SCHLETTER SOLAR GMBH | SUJET A MODIFICATION
, min. deux vis sont requises - l'une en haut et l'autre en
2+
Les crochets Proline sont fixés par une
