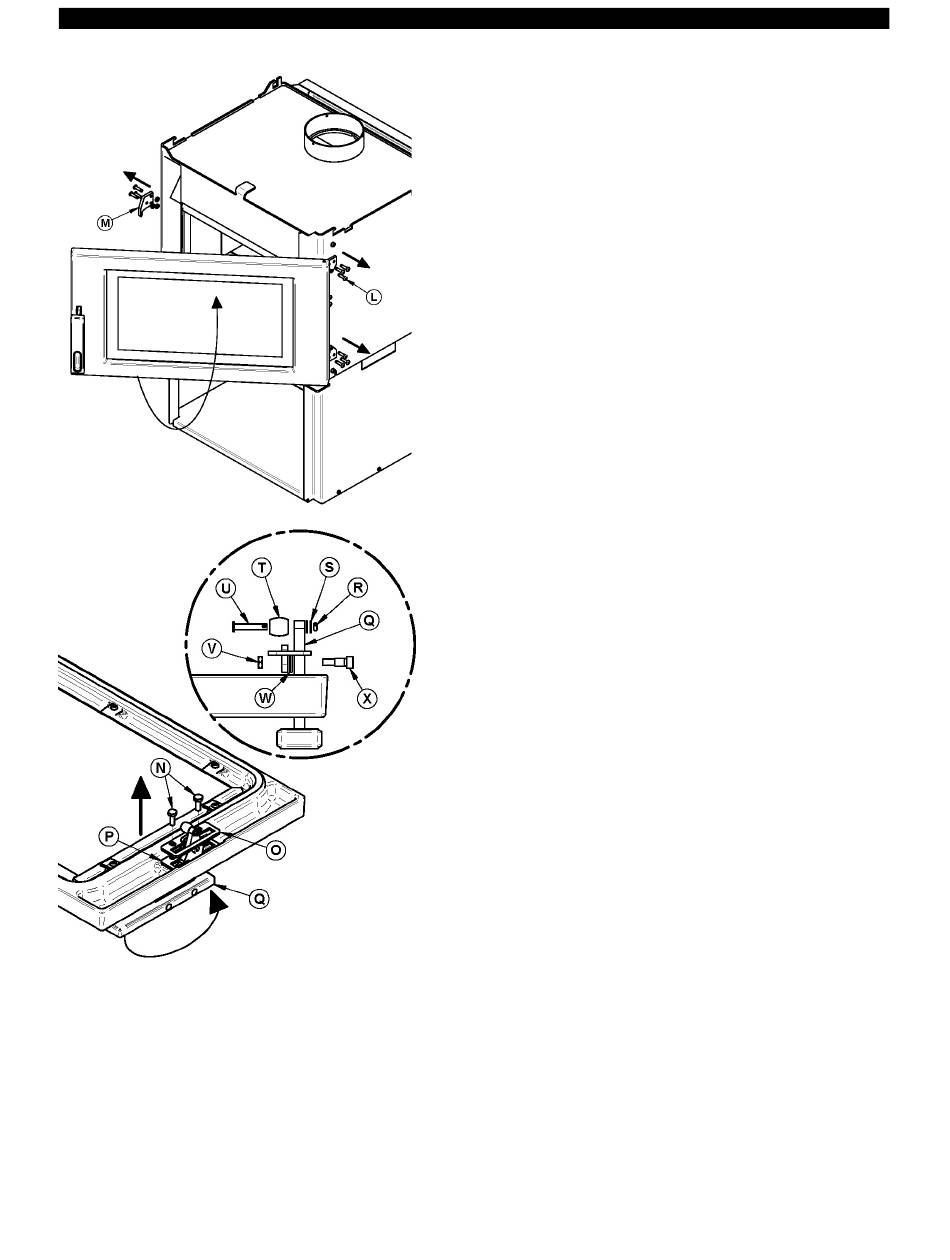

Retirez la barrure (M) et remettez les vis (L) qui
•
retenaient la barrure dans les trous.
Note : Pour éviter d'échapper la porte due à son
poids, demandez l'aide d'une autre personne pour
procéder aux étapes suivantes.
Retirer les vis (L) qui fixent les pentures à la
•
chambre à combustion.
Faites faire une rotation de 180 degrés à la porte
•
et visser les pentures de l'autre côté. Il est
important de remettre les vis dans les trous
laissés par l'enlèvement de la porte.
Pour inverser la poignée de porte (Q), retirez la
•
goupille à ressort (R), les 2 rondelles (S) et le
coussinet (T) et la goupille cylindrique (U)
assemblée.
Dévisser les 2 boulons (N) qui retiennent le guide
•
de poignée (O) en place. Retirez les espaceurs
de barrure (P).
Dévissez l'écrou autobloquant (V) en premier et
•
ensuite la vis à épaulement (X) qui retient la
poignée de porte (Q) et la rondelle (W) sur le
guide de poignée (O).
•
Retirez la poignée de porte (Q), faites-la pivoter
d'un demi-tour et remettrez-la à la même
position. Replacez les espaceurs de barrure (P).
Assemblez le guide de poignée (O) ainsi que la
•
rondelle (W) sur la poignée de porte (Q) à l'aide
de la vis à épaulement (X) et l'écrou (V).
Assurez-vous
que
assemblées.
Sécurisez le guide de poignée (O) à l'aide des
•
boulons (N).
Réinstallez la goupille cylindrique (U) avec le
•
coussinet (T) assemblé, ainsi que les 2 rondelles
(S) et sécurisez avec la goupille à ressort (R).
Pour ajuster l'étanchéité de la porte, voir Section
5.1.2 Ajustement de la porte.
