KIT PORTIER VIDÉO SOUL S5110/ART 7W
ALIMENTATEUR FA-G2+

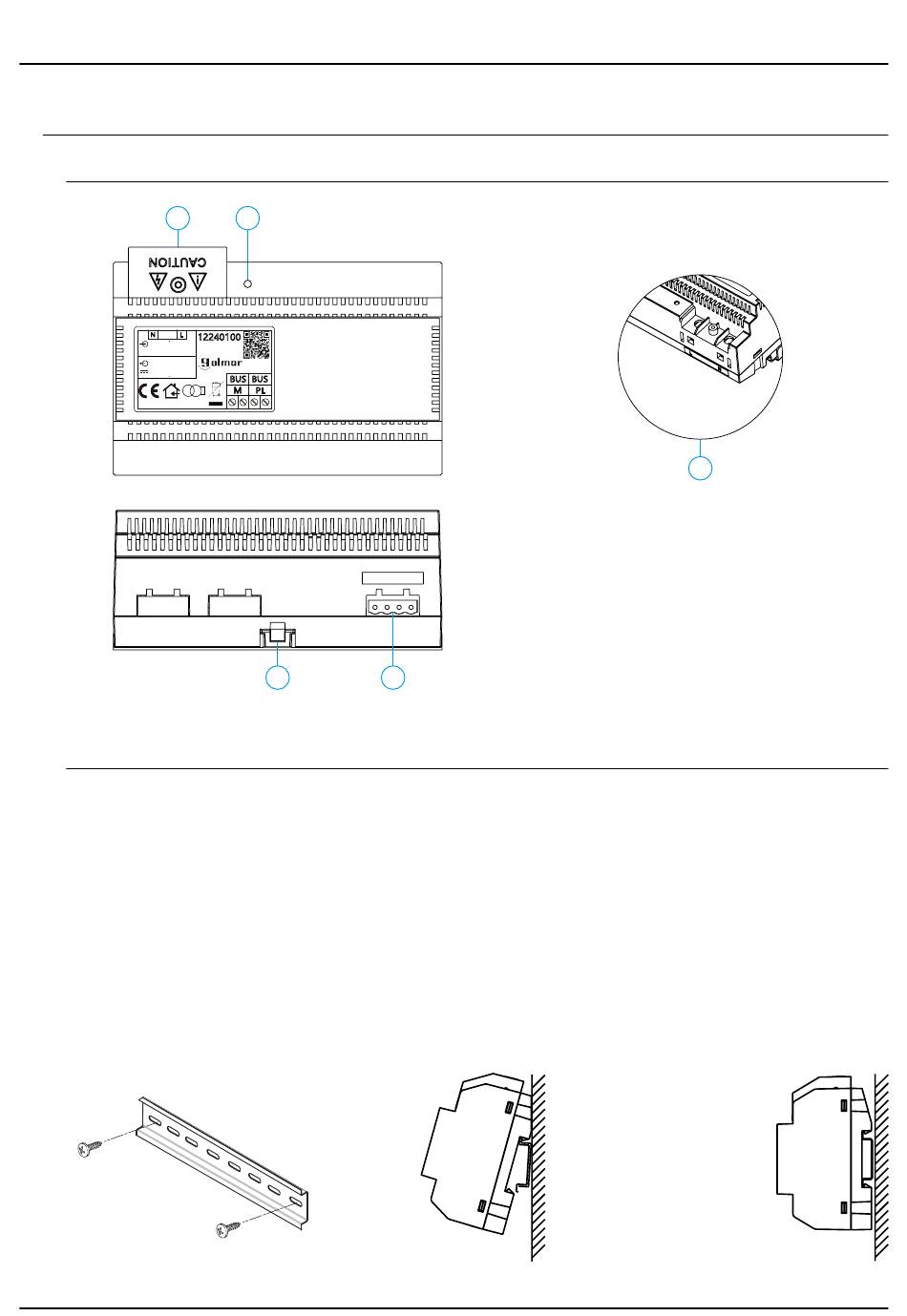

Description
B
N
L
12240100
INPUT ~100-240V
0.8A 50-60Hz
OUTPUT
±
BUS 30V 2V 1.2A
GOLMAR S.A. C/ Silici, 13 08940 - SPAIN
Installation
L'installation et la manipulation de l'alimentateur ne doivent être prises en charge que par du personnel autorisé et
en mettant toujours le système hors tension.
Installez l'alimentateur dans un endroit sec, protégé et ventilé. Veillez à ne jamais obstruer les grilles de ventilation.
Pour fixer l'alimentateur, utilisez un rail DIN 46277 (8 éléments).
Souvenez-vous que la régulation en vigueur oblige à protéger l'alimentateur par un interrupteur
magnétothermique.
Pour éviter tout risque d'électrocution, ne retirez pas le couvercle de protection sans avoir préalablement mis
l'alimentateur hors tension. Une fois tous les branchements achevés, veuillez remettre en place le couvercle de
protection.
Branchez les câbles aux bornes en suivant les instructions des schémas.
A
FA-G2+
MADE IN CHINA
BUS BUS
PL
BUS(M) BUS PL
D
A.
Indicateur lumineux de fonctionnement.
B.
Couvercle de protection de l'entrée de courant.
C.
Vue détaillée des bornes d'entrée de courant
(
)
sans couvercle de protection.
D.
Languette pour fixation dans le rail DIN.
E.
Bornes d'installation.
E
4
C
