Dimensions - Bühler technologies BLK 1.2 Manuel D'utilisation Et D'installation

BLK

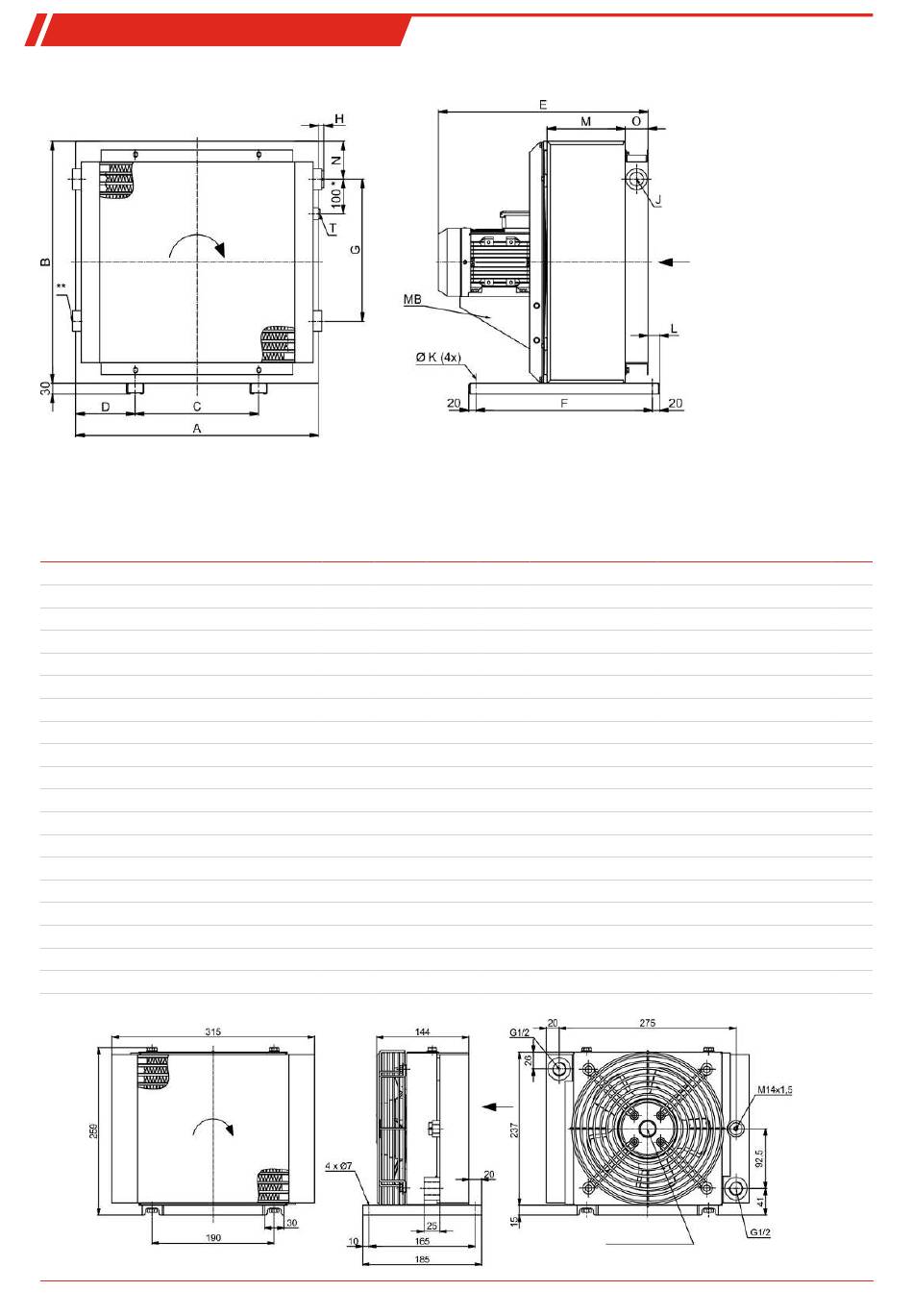

9.2 Dimensions

MB Sur certains modèles, le montage du moteur se fait au moyen d'une console
* pour BLK 9 et 10 = 150 mm
** Pièces de raccordement exclusivement pour BLK 9 et 10
Type A B
BLK 1.2 315 244
BLK 2.2 370 370
BLK 2.4 370 370
BLK 3.2 440 440
BLK 3.4 440 440
BLK 4.4 500 500
BLK 4.6 500 500
BLK 5.4 580 580
BLK 5.6 580 580
BLK 6.4 700 700
BLK 6.6 700 700
BLK 7.4 700 840
BLK 7.6 700 840
BLK 8.6 870 870
BLK 8.8 870 870
BLK 9.6 1010 1020
BLK 9.8 1010 1020
BLK 10.6 1185 1185
BLK 10.8 1185 1185
BLK 1
BF350025 ◦ 06/2021
C D E F
190 62,5 144 165
203 83,5 416 510
203 83,5 396 510
203 118,5 464 510
203 118,5 441 510
203 148,5 466 510
203 148,5 466 510
356 112 514 510
356 112 491 510
356 172 612 510
356 172 539 510
356 172 637 510
356 172 564 510
508 181 651 510
508 181 625 510
518 246 714 890
518 246 692 890
600 292,5 852 910
600 292,5 815 910
G H J
- - 2x G1/2
- 25 2x G1
- 25 2x G1
230 25 3x G1
230 25 3x G1
230 25 3x G1
230 25 3x G1
305 23,5 3x G1
305 23,5 3x G1
410 9,5 3x G1 1/4
410 9,5 3x G1 1/4
590 9,5 3x G1 1/4
590 9,5 3x G1 1/4
585 11 3x G1 1/4
585 11 3x G1 1/4
822 3 4x G1 1/2
822 3 4x G1 1/2
940 5 4x SAE 2 1/2
940 5 4x SAE 2 1/2
Air
Air
K L M N
7 20 50 33
9 33 125 106
9 33 125 106
9 33 150 105
9 33 150 105
9 33 175 104
9 33 175 104
9 33 200 100
9 33 200 100
9 33 225 110
9 33 225 110
9 33 250 91
9 33 250 91
12 33 275 101,5
12 33 275 101,5
12 78 300 99
12 73 300 99
12 73 325 130
12 73 325 130
Moteur interne
Bühler Technologies GmbH
O MB
45 -
67 -
67 -
67 -
67 -
67 -
67 -
67 -
67 -
67 x
67 x
67 x
67 x
67 x
67 x
67 x
67 x
94 x
94 x
19
