3.2
Requisitos del sistema
El dispositivo SCPH de Genesi sólo puede utilizarse con componentes y dispositivos compatibles con él y probados,
certificados o aprobados por el fabricante y conectados, si es necesario, mediante adaptadores diseñados y producidos por
Genesi y que no afecten al correcto funcionamiento y rendimiento del dispositivo de anclaje.
Los sistemas anticaídas conectados a los puntos de anclaje del dispositivo Genesi SCPH deben ser tales que nunca generen
una fuerza superior a 6kN y se debe tener muy en cuenta el tiro de aire.
Consulte siempre las instrucciones del dispositivo retráctil (EN360) o del elemento de amarre de absorción de energía
(EN355) y, en su caso, del arnés de cuerpo entero para calcular correctamente la elevación neumática.
4 MONTAJE
Antes de proceder al montaje, asegúrese de que todos los componentes estén en condiciones óptimas (consulte el apdo.
6) y estén todos presentes.
La instalación y el uso sólo deben realizarse con total seguridad y por parte de personal debidamente formado e
instruido de acuerdo con la legislación vigente en el país de uso y para los riesgos de los que protege el aparato, que
haya leído y comprendido este manual y esté equipado con todos los EPI necesarios.
El montaje del dispositivo de anclaje móvil Genesi SCPH no requiere ninguna herramienta especial.
1.
(Figura 2) Retire el PIN 1 que bloquea la barra estabilizadora y ajusta la altura de las patas del dispositivo SCPH; bloquee la
barra con el PIN 2. Ajuste la altura de las patas (con el PIN 1) según la configuración de trabajo elegida.
2.
(Figuras 3a - 3b) Conecte el brazo del dispositivo SCPH a la pata a través del PIN4
3.
(Figura 3c - 3d) elija el ángulo de trabajo (90° / 120°) con el PIN 3
ATENCIÓN: se aconseja invertir el sentido del PIN 3 con respecto al PIN4 para aumentar la seguridad al utilizar el dispositivo
4.
(Figura 4) Conecte el anclaje situado en la cabeza del dispositivo con un conector a un dispositivo de anclaje de tipo A o de tipo
B (utilizando correas si es necesario).
ATENCIÓN: el dispositivo de anclaje de tipo A o de tipo B y/o el elemento estructural, de estar presente, deben colocarse por
encima del gancho
ATENCIÓN: todos los elementos de conexión/anclaje deben tener una resistencia adecuada para soportar las cargas previstas
(véase la tabla del apdo. 3.)
5.
(Figuras 5a y 5b) Ajuste la extensión del brazo para que funcione a una distancia segura del espacio confinado; una vez
alcanzada la posición deseada, fíjela con el PIN 5
6.
(Figuras 6a y 6b) Restringir (hasta que se realicen las operaciones de recuperación), el movimiento de la cabeza giratoria,
mediante el PIN 6
ATENCIÓN: Los pines están equipados con una lengüeta de bloqueo para aumentar la seguridad que evita mecánicamente incluso
la salida accidental del PIN. Sin embargo, el derrame accidental se vuelve prácticamente imposible cuando el equipo se ensambla
de acuerdo con estas instrucciones.
Entrada correcta del PIN y refuerzo del dispositivo de seguridad (Figura 3e):
1 – mueva la lengüeta hacia atrás a su asiento (A) en el cuerpo del PIN e inserte el PIN en la posición
2 – tire del PIN hacia afuera en el lado opuesto y tire de la lengüeta fuera de su asiento
3
– gire la lengüeta hacia arriba
5– empuje la lengüeta hacia abajo
6 – mueva el PIN hacia atrás hasta el tope de la lengüeta y verifique el bloqueo correcto.
ADVERTENCIA: En caso de errores o rotación incorrecta del PIN, no se bloquea. Siempre realice la prueba (puntos 5-6 fotos 3e)
En este punto, el dispositivo de anclaje Genesi SCPH está listo y seguro para su uso y para la conexión del sistema anticaídas
adecuado, elegido siempre teniendo en cuenta las limitaciones y capacidades del sistema.
El dispositivo de anclaje SCPH dispone de un punto de anclaje (Figura 1) al que se puede conectar un sistema anticaídas
(si está equipado con el soporte opcional 118-3005-05, hay 2 puntos de anclaje).
Para conectar el dispositivo anticaídas a la pluma de la grúa:
7.
(Figuras 7a - 7b y 7c) Coloque el adaptador correspondiente en el soporte de conexión (3) y fije el adaptador con el PIN
ADAPTADOR
8.
(Figura 8) Inserte el anticaídas de tipo retráctil en el adaptador y fíjelo de forma segura según lo previsto por el dispositivo
9.
(Figura 9a - 9b) Extraiga el cable del dispositivo anticaídas y, haciéndolo pasar a través del anclaje del brazo, colóquelo en la
polea correcta

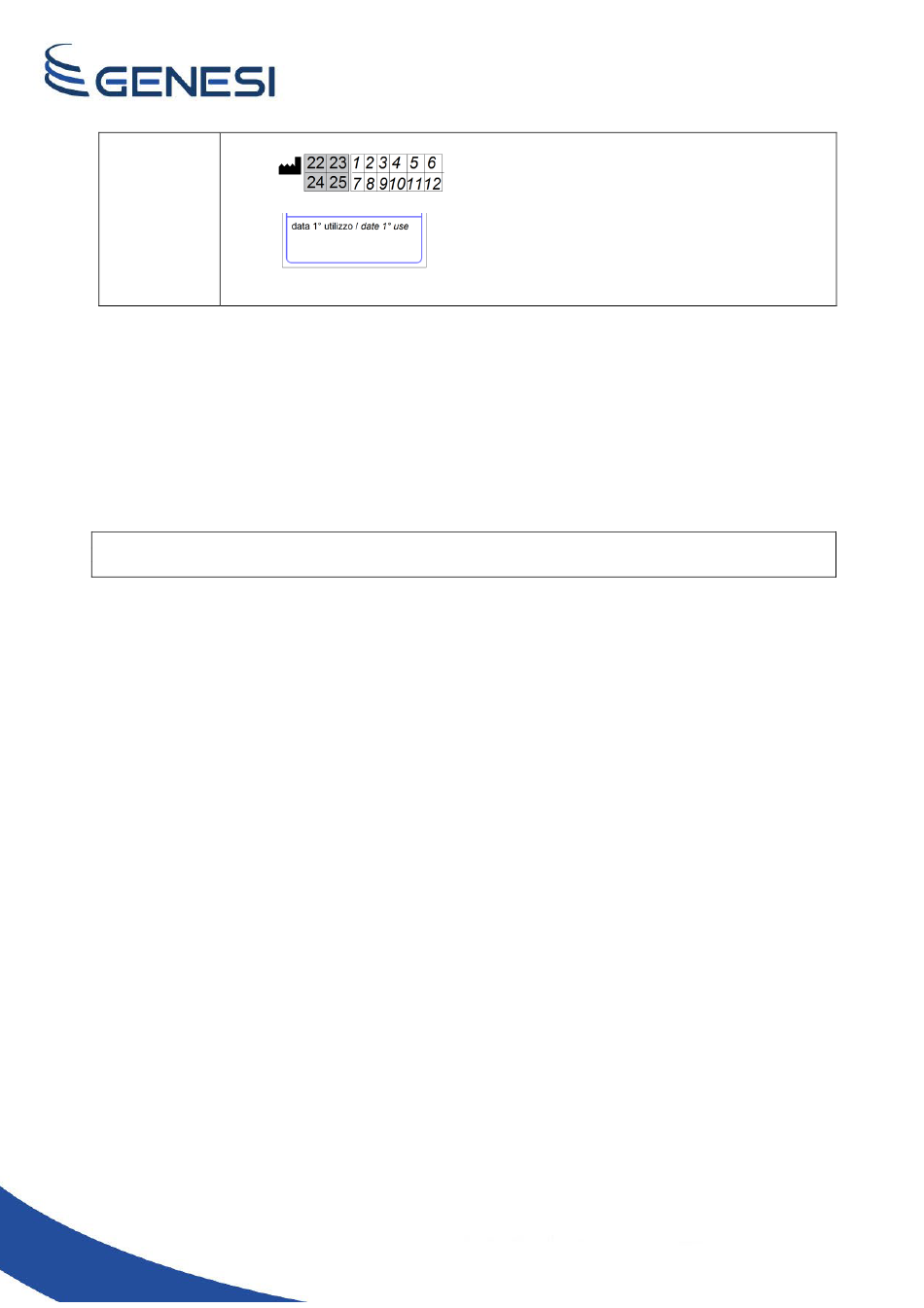

Fecha de producción
Fecha de la 1a utilización/ puesta en funcionamiento - rellenada in
situ por el 1er usuario o propietario/operador de la misma
