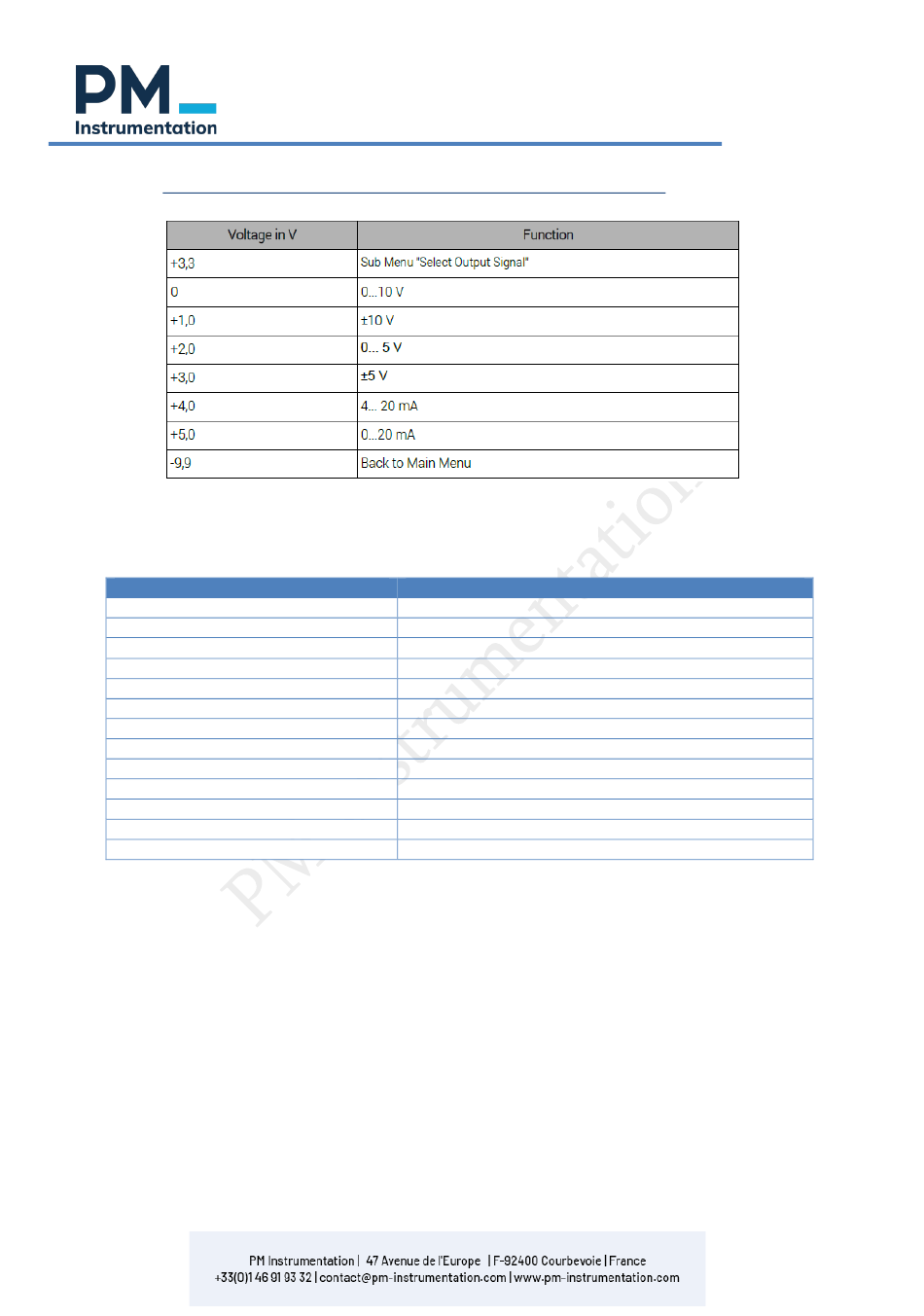

3.3.4 Ajustement du signal de sortie tension ou courant (menu -3.3)
Le réglage par default est de +/- 10 Vcc. Une marge de 5% est présente pour chaque signal.
Exemple : Pour régler la sortie en 4-20 mA, procédez comme suit :
Action
Allumer avec SCALE activé pendant 5s
TARA
TARA
SCALE
TARA
TARA
TARA
TARA
TARA
SCALE
TARA
TARA
SCALE
Affichage au Voltmètre (V)
1,1
-2,2
-3,3 pour atteindre "Select output Signal"
+3,3 pour entrer dans " Select output Signal "
0
+1,0
+2,0
+3,0
+4,0
LED clignote, choix sauvegardé
+5,0
-9,9
-3,3 (retour vers le menu racine)
Manuel d'utilisation GSV6K
PM Instrumentation
10-2024
Page 9 sur 17
