5 Opération : Utilisation de la fonction TARE et de la
fonction SCALE
5.1 Fonction tare
Faire la TARE ou le ZERO consiste à enregistrer dans la mémoire du conditionneur la réponse du capteur
pour un effort considéré comme nul.
1. Installer le capteur
2. Raccorder le capteur au conditionneur.
3. Câbler le pin TARE pour pouvoir y envoyer 12 ou 24 VDC
4. Raccorder sur la mesure un dispositif pour la lecture de la tension
5. Mettre le conditionneur sous tension.
6. Envoyer sur le pin « TARE » 24 VDC pendant au moins 2 secondes, puis relâcher.
Le voltmètre devrait alors afficher une valeur de 0V ou 4 mA ou tout signal électrique
paramétré pour refléter le 0V

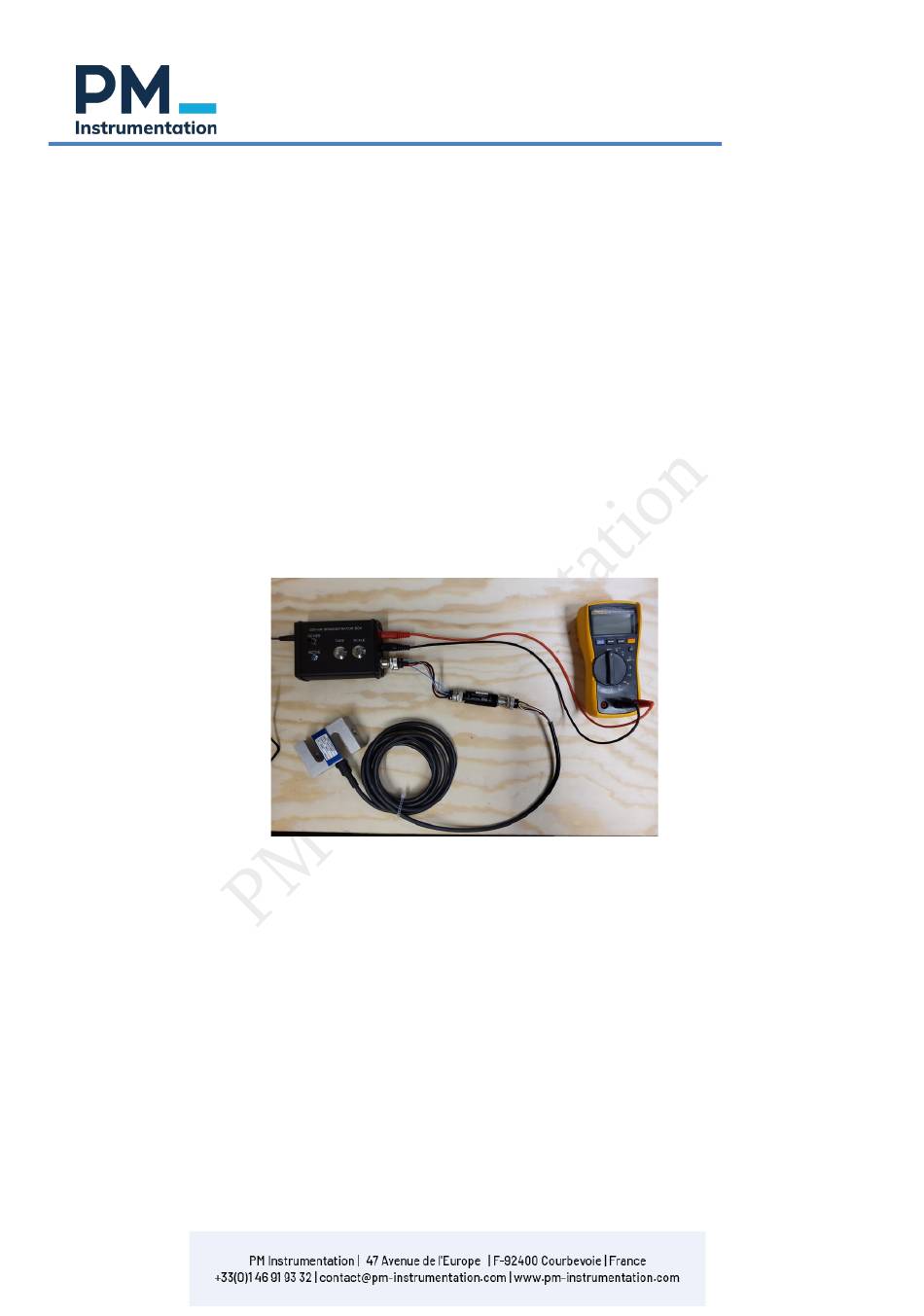

Voici un aperçu de l'ensemble des connections :
5.2 Fonction SCALE
La function SCALE est une function permettant le calcul automatique du facteur d'échelle en appliquant
un effort prédéterminé et maîtrisé.
Mode opératoire :
1.
Pré-requis : capteur installé, Tare réalisée, valeur Autoscale programmée, conditionneur sous
tension
2. Appliquer sur le capteur une charge correspondant au % d'autoscale de la charge nominale
3. Activer le pin SCALE pendant au moins 3 secondes, puis relâcher. La valeur affichée au
voltamètre ou automate devrait correspondre à % autoscale de la pleine échelle (exemple : si
signal pleine échelle est 0-5V, et autoscale réglé à 60%, la valeur affichée devrait être de 3V
environ)
Manuel d'utilisation GSV6K
PM Instrumentation
10-2024
Page 17 sur 17
