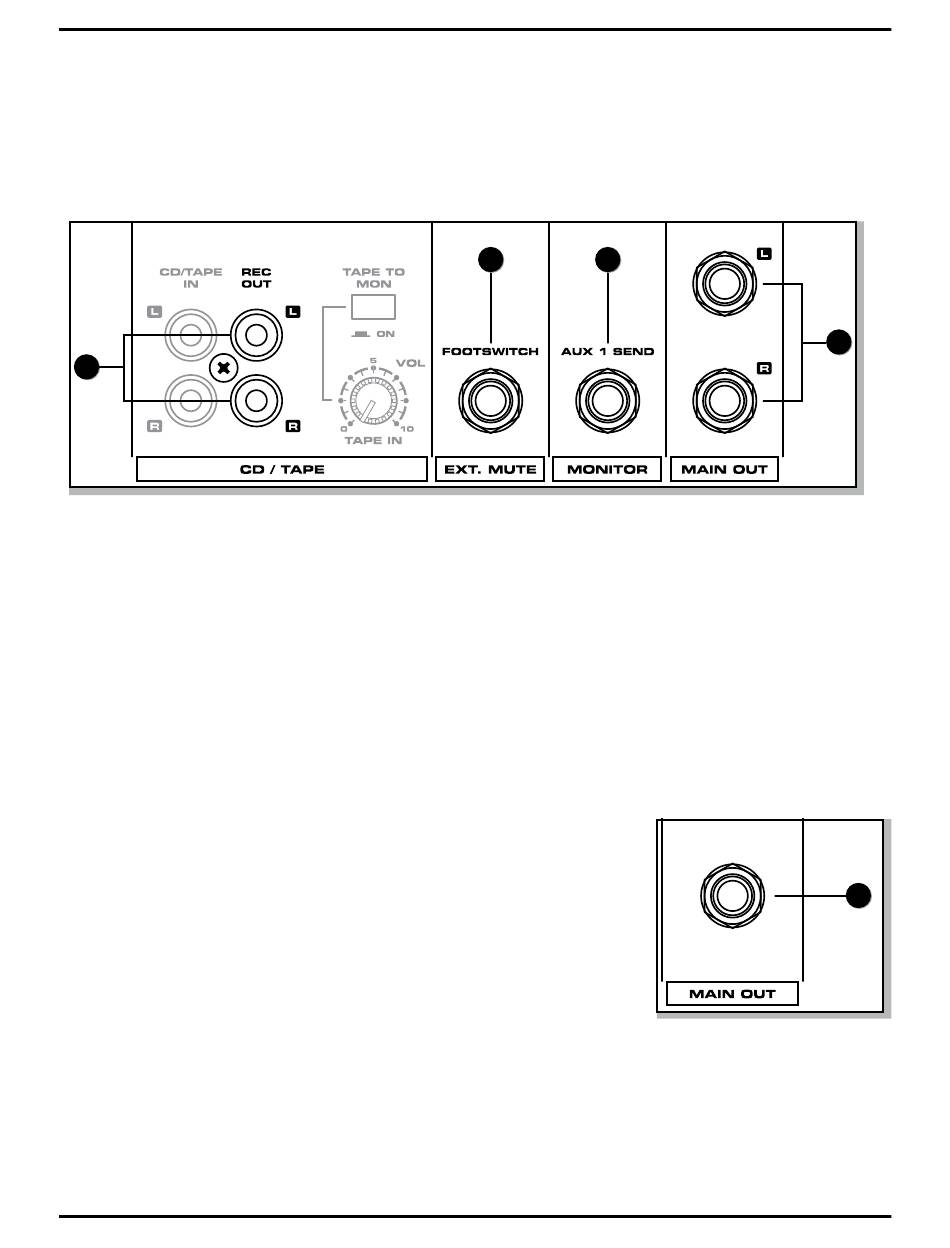

Connecteurs de sortie

Les mélangeurs XML offrent plusieurs connecteurs de sortie permettant la connexion de divers équipements externes,
comme un enregistreur stéréo (connecté aux sorties RCa ReC oUt), et d'autres amplificateurs de puissance (connectés
aux sorties MonitoR et Main).
33
33. REC OUT - Le signal disponible sur cette sortie stéréo RCa est le même signal que celui de la sortie Main, avant le
réglage de volume général MaSteR et l'égaliseur graphique. Le niveau nominal de sortie est de -10 dBV, avec une
impédance de 100 ohms.
34. EXT. MUTE (XML610 et XML910 uniquement) - Connectez un contacteur au pied à l'embase eXt. MUte pour cou-
per les voies 1-8 au pied. Cette fonction est très pratique lorsque vous connectez un micro aux voies 9/10 ou 11/12
pour passer des annonces : il vous suffit d'appuyer sur le contacteur au pied pour couper temporairement la musique
ou les voies CH 1-8.
35. MONITOR - Le signal du bus MonitoR est distribué par cette sortie. Le signal passe par le bouton de volume Moni-
toR/MaSteR et l'égaliseur graphique (XML610 et XML910) avant de sortir par l'embase MonitoR. en sonorisation,
cette fonction vous permet de créer un mixage indépendant pour les retours de scène en connectant la sortie Moni-
toR à un ampli de puissance+enceintes ou à des enceintes actives.
36. MAIN OUT (XML610 et XML910 uniquement) - Les signaux de ces connecteurs sont les signaux des bus Main Left
et Right, en aval du réglage de niveau général Main/MaSteR et de l'égaliseur graphique. Le niveau de sortie nominal
est de +4 dBu et l'impédance de sortie est de 100 ohms.
37. MAIN OUT (XML410 uniquement) - Le signal de ce connecteur est le signal du
bus Main, en aval du réglage de niveau général Main/MaSteR et de l'égaliseur
graphique. Le niveau de sortie nominal est de +4 dBu et l'impédance de sortie est
de 100 kohms.
Mode d'emploi
34
MÉLANGEURS AMPLIFIÉS XML
Réglages et fonctions
35
36
37
