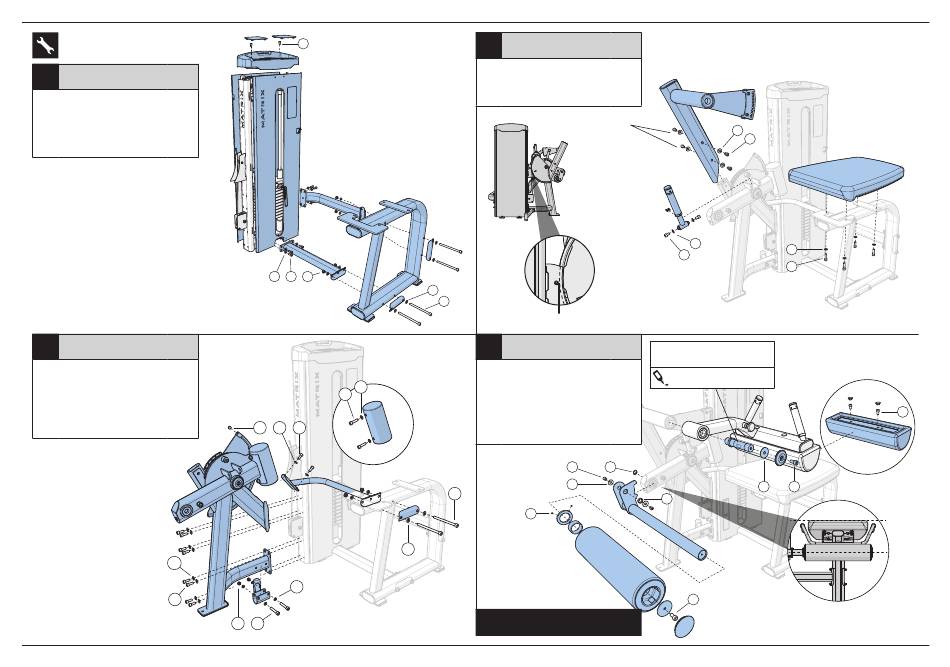

MONTAGE
1
Pièces de fixation
Qté
A
Boulon (M10x25L)
8
B
Rondelle plate (M10)
8
C
Boulon (M8x12L)
2
D
Boulon (M10x125L)
4
E
Rondelle bombée (M10)
8
F
Écrou (M10)
4
Ne serrez pas
complètement les
connecteurs de cadre
tant que le montage
n'est pas terminé. Du
Vibra-Tite 135 Red Gel
ou un produit équivalent
doit être utilisé sur toutes
les attaches qui ne sont
pas assemblées avec
des écrous nylock.
2
Pièces de fixation
Qté
A
Boulon (M10x25L)
12
B
Rondelle plate (M10)
12
D
Boulon (M10x125L)
2
E
Rondelle bombée (M10)
8
F
Écrou (M10)
4
G
Boulon (M10x65L)
2
H
Vis de réglage
1
B
A
C
B
A
F
E
A
H
E
A
E
B
F
G
FRANÇAIS
3
Pièces de fixation
A
Boulon (M10x25L)
B
Rondelle plate (M10)
I
Boulon (M10x20L)
J
Boulon (M10x35L)
Serrer en premier
E
D
2– 4 mm
4
Pièces de fixation
A
Boulon (M10x25L)
I
Boulon (M10x20L)
K
Rondelle ondulée
L
Rondelle plate (M10)
M
Entretoise
N
Boulon (M8x20L)
O
Vis de réglage
P
Rondelle plate (M10)
I
K
L
D
O
LE MONTAGE EST TERMINÉ
22
Qté
4
10
2
4
B
A
B
B
I
J
Qté
Couple de serrage
200-230 Nm / 148-170 ft-lb
2
3
LOCTITE
1
2
1
1
2
1
P
I
M
N
Maintenez le repose-jambes parallèle
au siège pendant le montage.
A
