2 instructions de montage

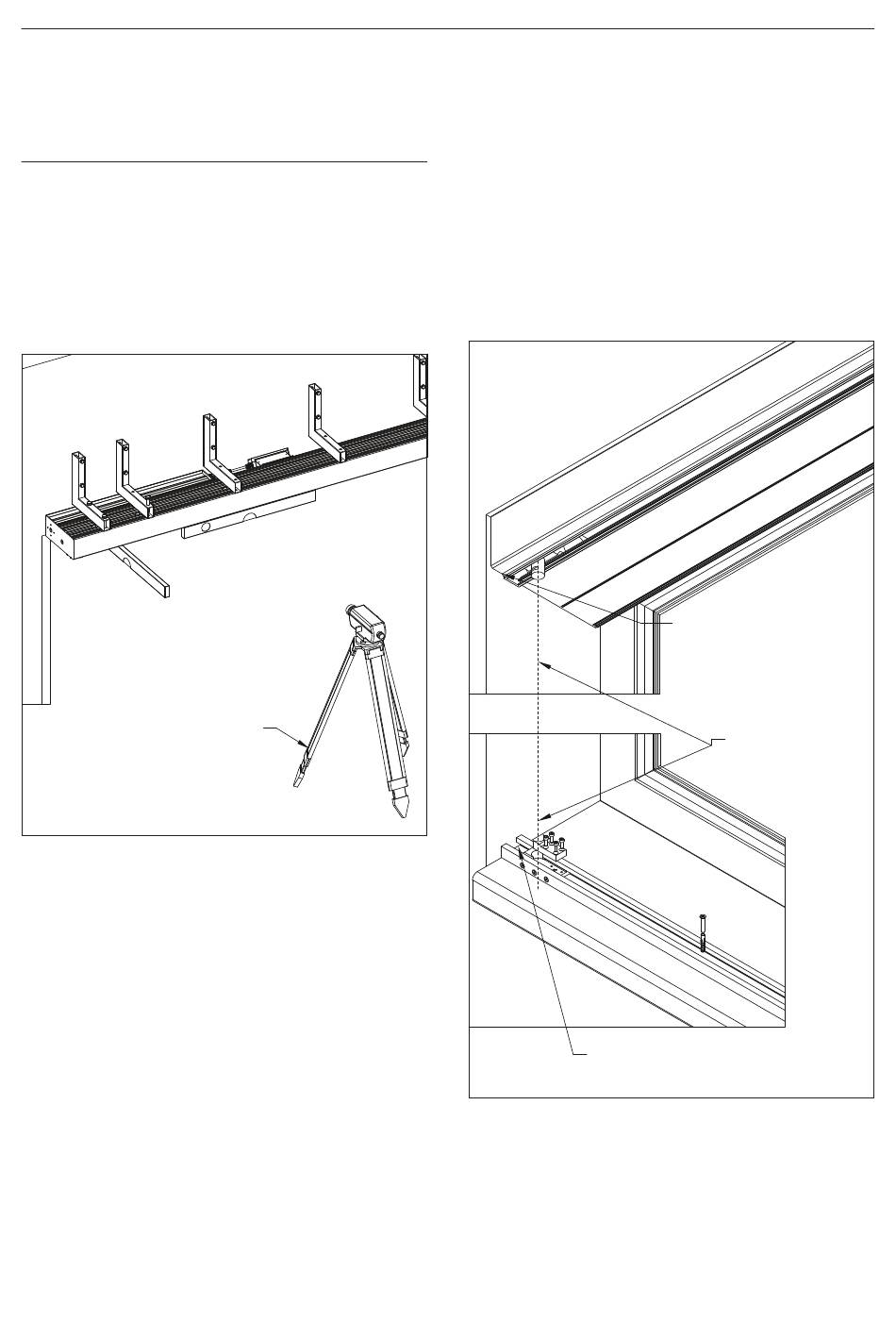

Montage de l'entraînement
REMaRQUES
• L a méthode de fixation est choisie en fonc-
tion du support et vous en êtes donc seul
responsable.
aligner précisément l'entraînement dans
toutes les directions et le monter.
appareil de nivellement
12
Montage du rail d'entraînement
alignement du rail de guidage inférieur
aligner l'axe du palier de rotation du rail de
guidage inférieur sur l'axe d'entraînement
supérieur.
L'extrémité de l'entraînement supérieur corres-
pond à l'extrémité du rail de guidage inférieur.
extrémité rail d'entraînement
extrémité de
l'entraînement
axe d'entraîne-
ment
sur palier rotatif
