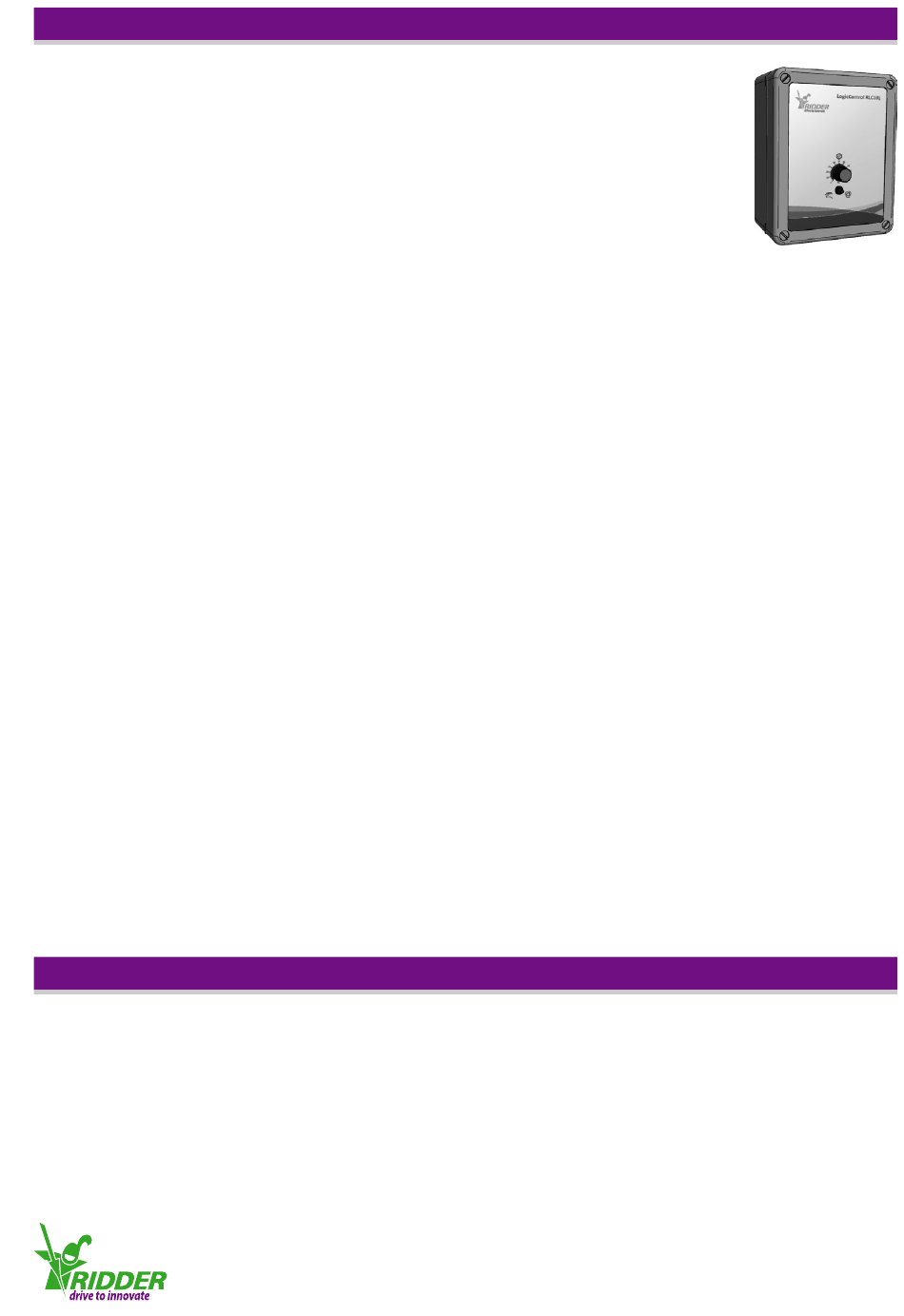

2.1 Description de la RLC100
La Ridder LogicControl RLC100 est une commande pour les entraînements
Ridder LogicDrive RLD80 et RLD200. La LogicControl RLC100 émet un signal de
commande d'un régulateur de climatisation à un entraînement LogicDrive pour
le positionnement entre autres de soupapes d'admission d'air, vannes d'aération
et rideaux d'isolation dans les étables. Les composants de la RLC100 sont intégrés
dans un boîtier en matière synthétique offrant la classe de protection IP54.
La commande RLC100 est alimentée par un courant monophasé de 115 V ou
230 V (50/60 Hz). Le module d'alimentation de la RLC100 transforme cette tension en tension
d'alimentation stable 24 V DC pour un entraînement Ridder LogicDrive. La RLC100 est disponible
en deux versions : la RLC101 pour la commande d'un seul entraînement RLD80 ou RLD200 et la
RLC102 pour la commande indépendante de deux entraînements RLD80. La commande RLC100
est protégée contre les surcharges, les surtensions et les surchauffes.
Pour mettre, en cas de panne de courant, un LogicDrive en position d'urgence, la RLC100 doit être
connectée à une alimentation de secours Ridder LogicPower RLP200. En cas de panne de courant,
la RLP200 est activée en tant que source d'alimentation pour la commande RLC100 et le ou les
entraînements LogicDrive. En cas de panne de courant, la RLC100 met alors l'entraînement dans
une position d'urgence préréglée : Position ouverte ou fermée avec la molette de la RLC100 ou
position d'urgence préréglée de l'entraînement LogicDrive. Le contact d'alarme de la RLC100
s'ouvre alors.
Il est possible de commander automatiquement la RLC100 depuis un ordinateur de climatisation
à l'aide d'un signal de commande 0-10 V DC. Ce signal de commande est en position automatique
directement communiqué par la RLC100 à un entraînement LogicDrive. La valeur minimale du signal
de commande est réglable dans la RLC100 : 0 V DC, 1 V DC ou 2 V DC. La valeur maximale est dans
tous les cas 10 V DC. Si le réglage de la valeur minimale de la tension de commande est fixé à 1 V DC
ou 2 V DC, toute tension de commande inférieure à cette valeur programmée sera interprétée en
tant que perte du signal de commande. Cela est communiqué par la RLC100 via un code LED et un
contact d'alarme en tant que situation d'alarme.
La molette sur la commande de la RLC100 permet une commande également manuelle de
l'entraînement LogicDrive. La portée de la molette se situe entre les signaux de commande minimal
et maximal réglés. L'état de la commande peut être vérifié à tout moment grâce au code LED de la
LogicControl RLC100.
Pour le raccordement des câbles, la RCL100 est dotée de bornes et d'émerillons.
2.2 Application de la RLC100
Les commandes LogicControl RLC100 sont utilisées dans les étables et entrepôts de conservation
de récolte pour commander les entraînements Ridder LogicDrive RLD80 ou RLD200. Pour d'autres
applications (différentes), il convient d'obtenir l'autorisation de Ridder Drive Systems.
Les conditions suivantes s'appliquent ensuite à l'utilisation de la LogicControl RCL100 :
● La structure de la RDC100 ne doit être ni ajustée ni modifiée.
● Il convient de respecter les prescriptions et directives d'application (par exemple CE).
