1.2 Description de l' onduleur DEQUATEC
Le but d'un onduleur est de garantir une tension parfaite d'alimentation aux dispositifs qui lui
sont raccordés, aussi bien en présence de secteur que quand celui-ci est absent. Une fois
raccordé et alimenté, l'onduleur veille à générer une tension alternative sinusoïdale d'amplitude
et fréquence stables, indépendamment des écarts et/ou variations présents sur le secteur. Tant
que l'onduleur prélève de l'énergie du secteur, les batteries sont maintenues en charge sous le
contrôle du microprocesseur. Le microprocesseur contrôle continuellement aussi l'amplitude et
la fréquence de la tension du secteur, l'amplitude et la fréquence de la tension engendrée par
l'onduleur, la charge appliquée, la température interne, l'état d'efficacité des batteries.

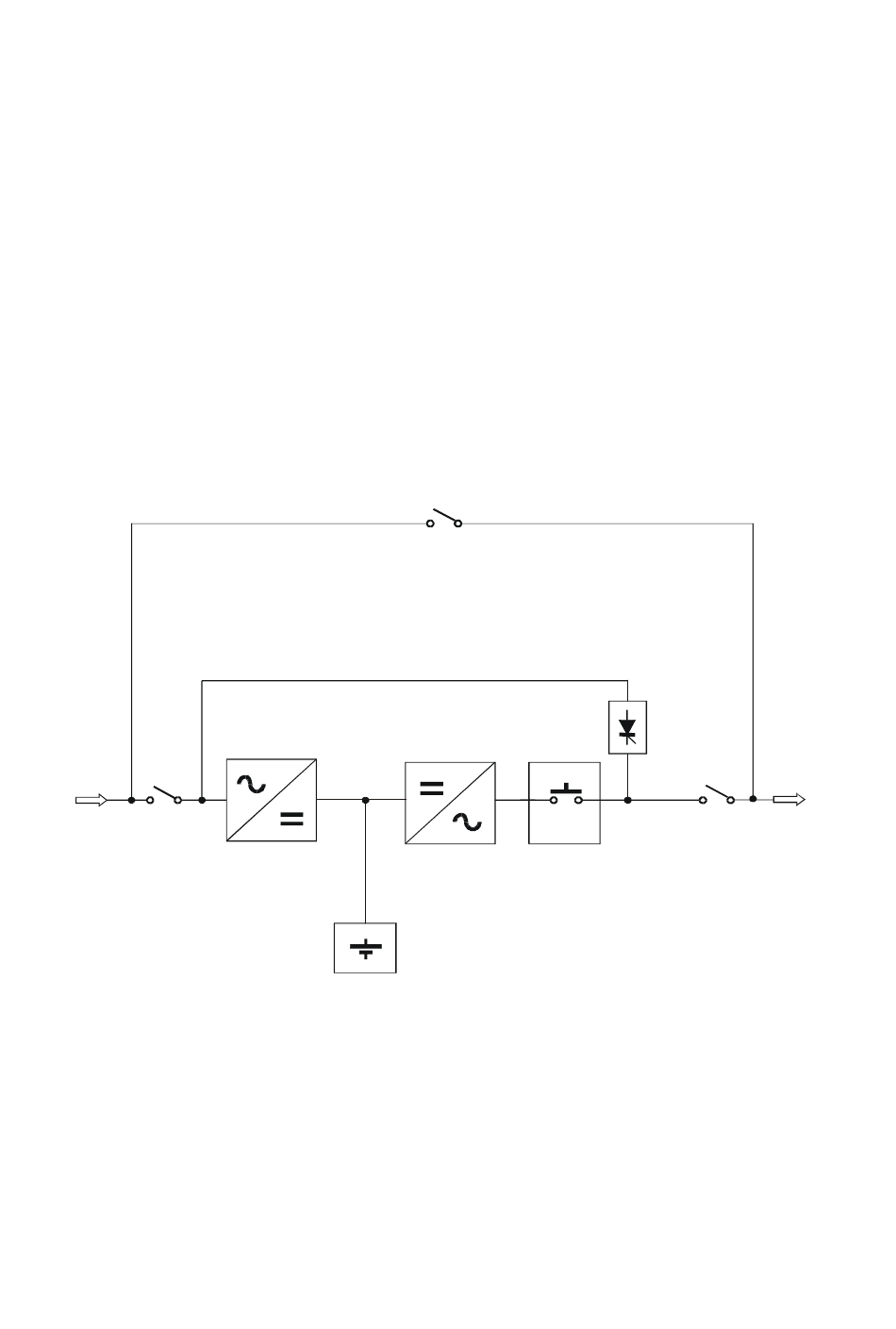

Ci-après est représenté le schéma de l'onduleur (voir Fig.1) et sont décrites toutes les parties qui
le composent.
SWMB
Maintenance by-pass
switch
AC/DC
DC/AC
Automatic
CONVERTER
CONVERTER
static by-pass
with PFC
(INVERTER)
Line Out
Line In
SWOUT
Stand-by
SWIN
Output
switch
Input
breaker
breaker
Battery
DIAGRAMME DE L'ONDULEUR
Fig. 1
DEQUATEC 5
