R emote ON
Battery Low
Battery Working
R emote By-pass
R emote OFF
DESCRIPTION
1
12V
15
GND
2
REMOTE MARCHE
8
REMOTE ARRET
7
REMOTE BY-PASS
3,11
BY-PASS
4,5,12
BATTERY LOW
6,13,14
BATTERY WORKING
9,10
LOCK

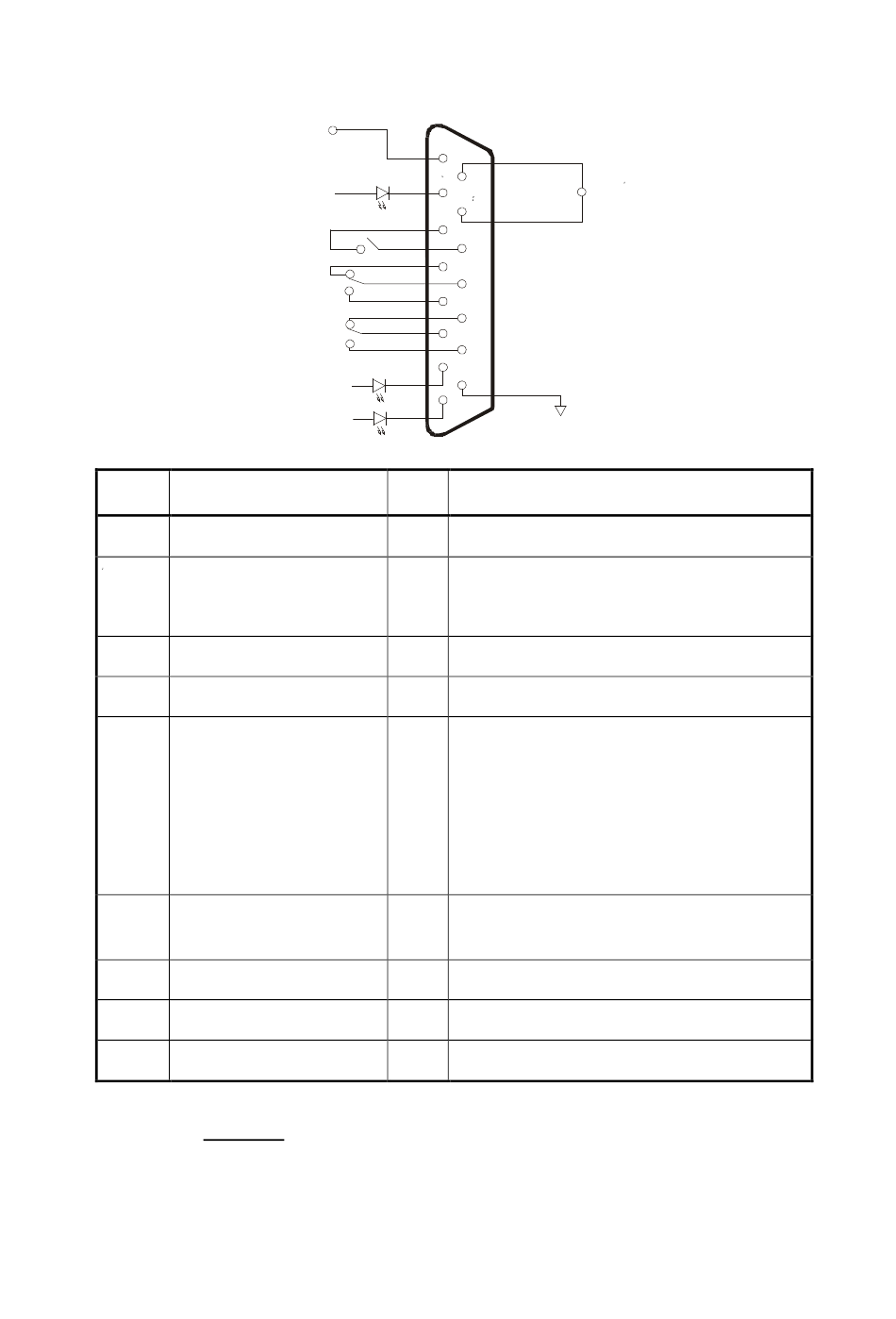

N.B.: La fig. 4 reporte les contacts se trouvant à l'intérieur de l'onduleur, en mesure d'amener un courant
maxi de 0.5A à 42V.
La position des contacts indiquée dans la Fig.4 est avec alarme ou signalisation non
présente.
12V
By-pass
TYP
E
PWR
PWR
IN
IN
IN
OUT
OUT
OUT
OUT
1
1
9
Lock
2
10
3
11
4
12
5
13
6
14
7
15
8
GND
FONCTION
Alimentation auxiliaire isolée +12V±5% 80mA
max
Masse à laquelle sont reportées l'alimentation
auxiliaire isolée (12V) et les commandes éloignées
(Remote MARCHE, Remote BY-PASS, Remote
ARRET)
En raccordant le pôle 2 au pôle 15 pendant 3
secondes au moins, l'onduleur démarre
En raccordant le pôle 8 au pôle 15, l' onduleur
s'éteint immédiatement
En raccordant le pôle 7 au pôle 15 l'alimentation
de la charge passe de l'onduleur au by-pass. Tant
que dure la connexion, l'onduleur reste en
fonctionnement de by-pass même s'il manque le
secteur d'entrée. Si l'on enlève le shunt en
présence de secteur, l'onduleur reprend son
fonctionnement à partir de l'onduleur. Si le shunt
est enlevé en absence de secteur, l'onduleur
reprend le fonctionnement depuis les batteries
Quand le contact est fermé, cela signale que
l'alimentation de la charge se fait à travers le by-
pass
Signale que les batteries sont en fin de décharge
quand le contact 5/12 est fermé
Signale que l'onduleur est en train de fonctionner à
partir des batteries quand le contact 6/14 est fermé
Quand le contact est ouvert, cela signale que
l'onduleur est en condition de blocage
Fig. 4
DEQUATEC 17
