Récepteur extérieur LDG01X (230 V/contact sec)

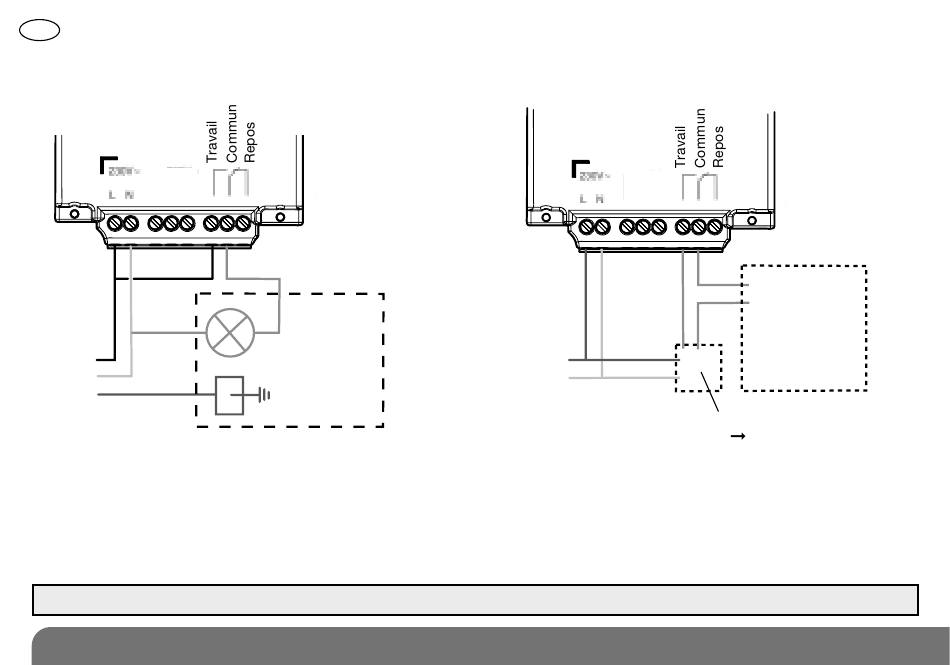

Exemple de raccordement d'un éclairage extérieur
(appareil de classe 1)
Phase
Neutre
Terre
Puissances de sortie cumulées maximales :
Lampe à incandescence
Lampe halogène 230 V AC
Lampe halogène TBT 12 V
Halogène transformateur ferromagnétique
Halogène transformateur électronique
Fluo compact (ampoule basse consommation) 200 W
Tube fluorescent non compensé
Tube fluorescent compensé en parallèle
ATTENTION : à monter sur un circuit sectionnable par un dispositif de protection 16 A.
Lampe halogène
230 V
1000 W
1000 W
1000 W
1000 W
1000 W
500 w
interdit
Exemple de raccordement d'une gâche
(contact sec Normalement Ouvert)
Phase
Neutre
8
+
Gâche
-
Transformateur
230 V AC
12 V AC ou DC
