4. DESCRIPTION DU PRODUIT
L'appareillage décrit dans ce manuel est une petite unité de coupe modèle GRT-MI NI V à utiliser
pour l'assemblage sur des machines automatiques (ex. supports, coupe informatisée, etc.) à travers
des trous présents dans le support moteur, qui permettent de fixer la machine sur des équerres
plates ou angulaires. L'unité de coupe GRT-MI NI V permet des opérations de coupe en continu
et, à travers l'assemblage en série, la coupe à des hauteurs variables. En exploitant le principe de
coupe de la lame toujours en contact avec la contre-lame et la qualité supérieure de l'acier de
FR
la lame fournie, l'unité de coupe GRT-MI NI V assure la séparation nette sans effilures des deux
6
bords de matériel coupé. Le moteur triphasé de dimensions extrêmement compactes et de
fiabilité très élevée uni avec les lames de 86 mm de diamètre, assure des coupes jusqu'à 2,5 cm
d'épaisseur. Une des particularités de l'unité de coupe GRT-MI NI V est la possibilité, grâce à la
présence d'une affûteuse assemblée sur le support moteur, de pouvoir affûter la lame à n'importe
quel moment, sans la désassembler. Après avoir effectué cette opération, les opérations de coupe
peuvent recommencer immédiatement. Un moteur à puissance élevée, parfaitement équilibré,
avec un nombre élevé de tours et ne demandant aucune opération d'entretien, réduit au minimum
les vibrations, ce qui assure la conformité de l'unité de coupe au Décret Législatif I talien n° 81 du
9/ 4/ 2008 "Testo Unico sulla Salute e Sicurezza sul Lavoro", (Texte Unique pour la Santé et la
Sécurité au Travail), Titre VI I I - CHAPI TRE I I I (protection des travailleurs contre les risques
d'exposition aux vibrations). Les parties mécaniques sont réalisées en acier, en bronze et en
aluminium à haute résistance et demandent une lubrification après plusieurs heures de travail.

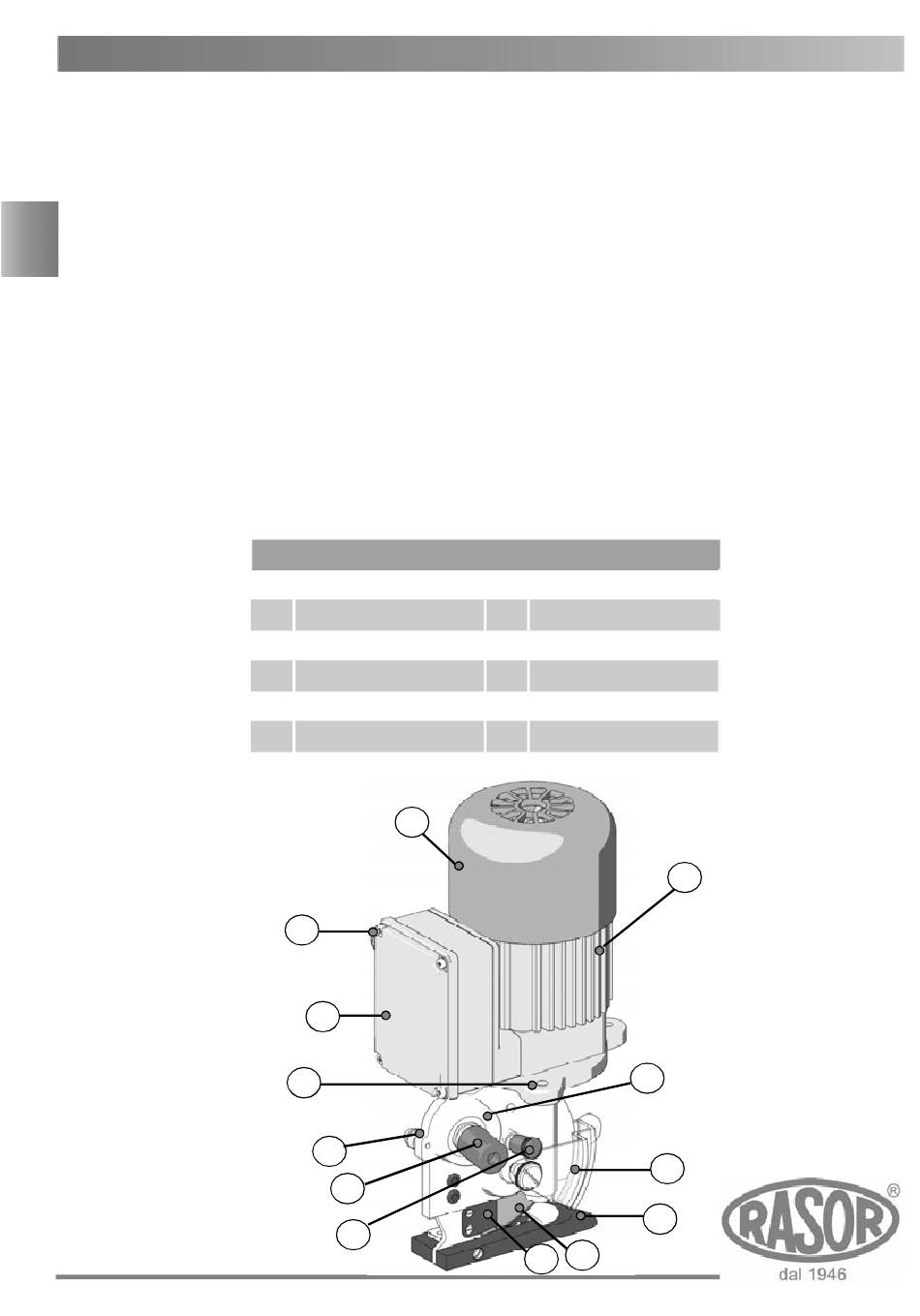

Elément s du disposit if
1
Boît e de dérivat ion
2
Couvert ure mot eur
3
Passe-câble
4
Carcasse mot eur
5
Bout o n affût euse
6
Support mot eur
7
Prot ect ion ant érieure mobile
2
3
1
13
12
5
11
Base en alu minium revêt ue en
8
t eflon
9
Lame polygonale
1 0
Ressort arrêt e-fil
1 1
Graisseur
1 2
Prot ect ion post érieure fixe
Couvercle inférieur mot eu r en
1 3
mét al avec t rous de fixat ion
6
7
8
9
10
4
