AUTO-HAK W32A Instructions De Montage
Liens rapides
PPUH AUTO-HAK Sp.J.
Henryk & Zbigniew Nejman
ul. Słoneczna 16K 76-200 SŁUPSK
POLAND
tel/fax +48 059 8-414-414; 8-414-413
e-mail:
office@autohak.com.pl
www.autohak.com.pl
SUZUKI GRAND VITARA
3D (X30)
08.2010
E
E20-55R-01 4870
20
D
8,85 kN
kg
R=1600 kg
S=85 kg
M6
M10
M14
05.2015
16,2
kg
-
8,5 Nm
-
41 Nm
-
112 Nm
0 km
AUTO
HAK
®
W32A
M8
-
20 Nm
M12
-
70 Nm
M16
-
170 Nm
1000 km
2h
-
Manuels Connexes pour AUTO-HAK W32A
Sommaire des Matières pour AUTO-HAK W32A

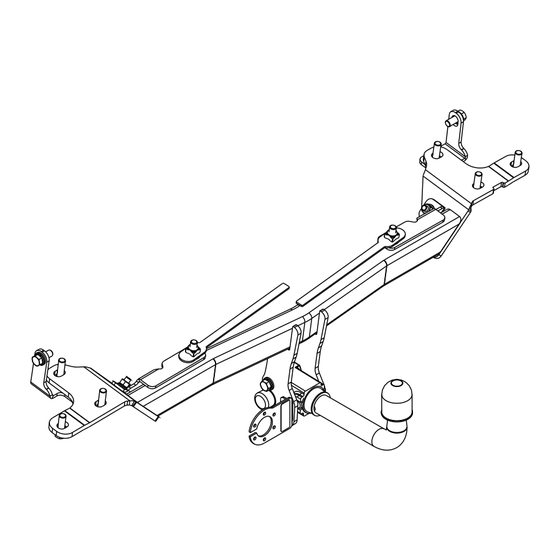

- Page 1 PPUH AUTO-HAK Sp.J. Henryk & Zbigniew Nejman ul. Słoneczna 16K 76-200 SŁUPSK AUTO POLAND ® tel/fax +48 059 8-414-414; 8-414-413 e-mail: office@autohak.com.pl www.autohak.com.pl SUZUKI GRAND VITARA 3D (X30) W32A 08.2010 05.2015 E20-55R-01 4870 8,85 kN R=1600 kg S=85 kg 16,2...
