Référence :
KXA00437
AVERTISSEMENT :
modèles de motos Royal Enfield mentionnées ci-dessus. Ils ne doivent être montés sur aucun autre type
de moto. Portez une attention particulière aux avertissements et mises en garde de cette notice. Si vous ne
respectez pas ces consignes, l'accessoire peut être mal installé et générer des conditions de conduite
dangereuses et un éventuel accident. En cas de doute, demandez toujours l'aide de votre concessionnaire
Royal Enfield agréé.
AVERTISSEMENT :
moto est stabilisée sur un support. Ne pas soutenir correctement la moto risque de l'endommager ou de
provoquer des blessures corporelles.
AVERTISSEMENT :
notice. Ne pas serrer les fixations au couple correct risque d'entraîner des conditions de conduite
dangereuses et un possible accident.
MISE EN GARDE :
d'accessoires. Une mauvaise manipulation des composants du kit ou l'utilisation d'outils inadaptés risque
d'endommager les pièces ou la moto.
REMARQUE :
Royal Enfield se réserve le droit de modifier à tout moment les informations présentées.
Instruction N° T5000089 - publication C
Les accessoires d'origine Royal Enfield sont conçus pour s'adapter uniquement aux
Avant de commencer toute installation du kit d'accessoires, assurez-vous que la
Toutes les fixations doivent être serrées aux valeurs de couple spécifiées dans cette
Des mesures de précaution doivent être prises lors de l'installation de tout kit
Le contenu de cette notice peut être modifié à tout moment, sans préavis ni responsabilité.

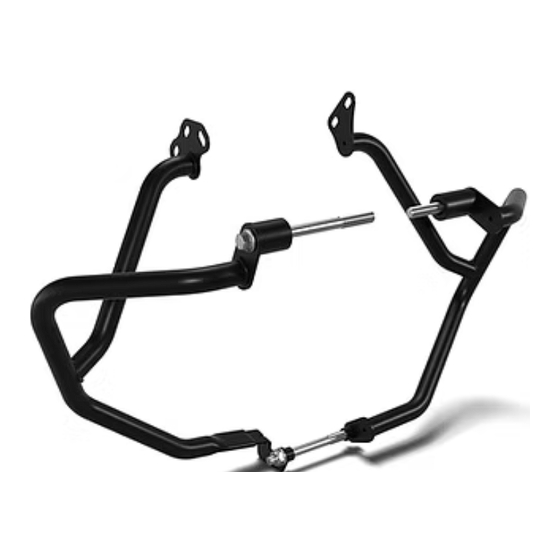

Kit de protection moteur
Modèles :
Himalayan (452 cm³ uniquement)
Guerrilla 450
1
© 2024 Royal Enfield
