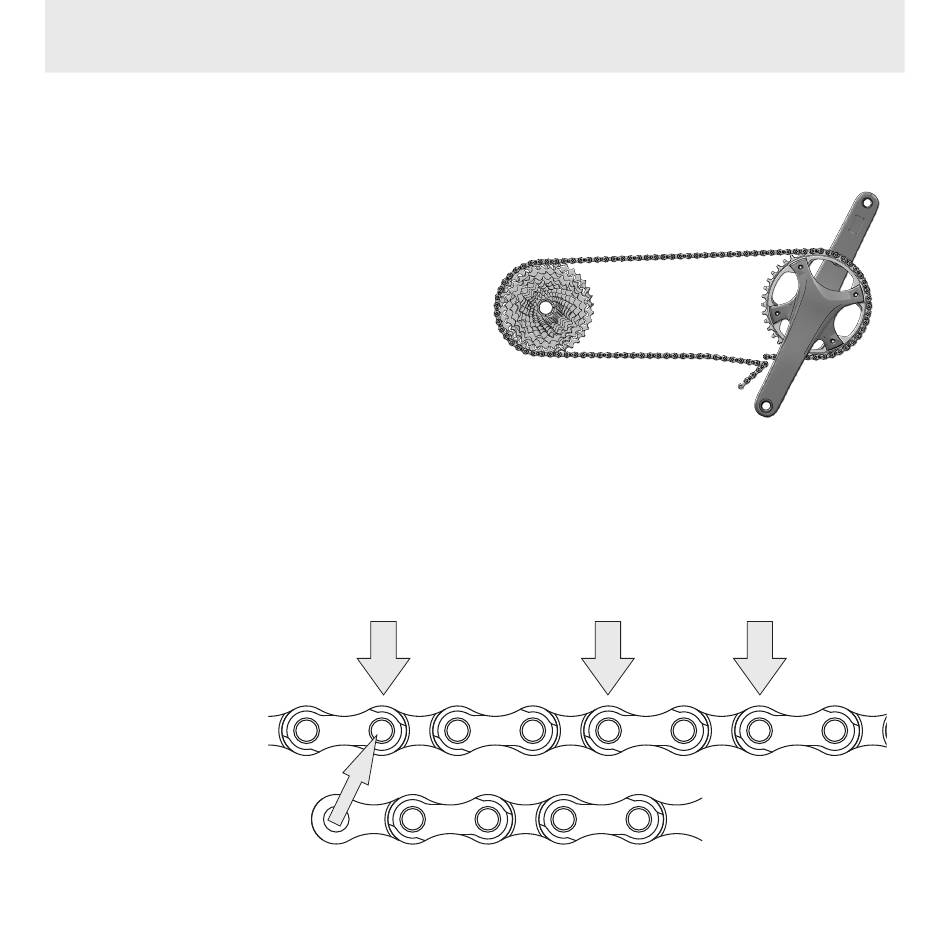

Determinate la lunghezza corretta della
catena senza farla passare per il cambio
e posizionandola sul pignone più grande e
sull'ingranaggio.
In caso di non perfetto allineamento dei
pin, si deve aumentare la lunghezza della
catena fino ad incrociare il pin destro
della maglia esterna successiva, perciò
nell'esempio di Fig 1.1 la corretta lun-
ghezza si ottiene con il punto A.
A partire da questo punto:
- per Ekar: aggiungete altre 3 maglie, 2 interne ed 1 esterna
- per Ekar GT: aggiungete altre 5 maglie, 3 interne e 2 esterne,
per ottenere il pin esatto in cui accorciare la catena (punto B - Fig. 1.1)
LATO SX
Fig.1.1
