Adaptateur pour Interface PluX22 et 21MTC
3.5. Attribution des connecteurs de la platine pour décodeur 21MTC
Pour éviter des dégâts en cas de d'erreur de branchement du décodeur, il est recommandé de
retirer à l'aide d'une petite pince la broche 11 de la prise à 22 pôles.

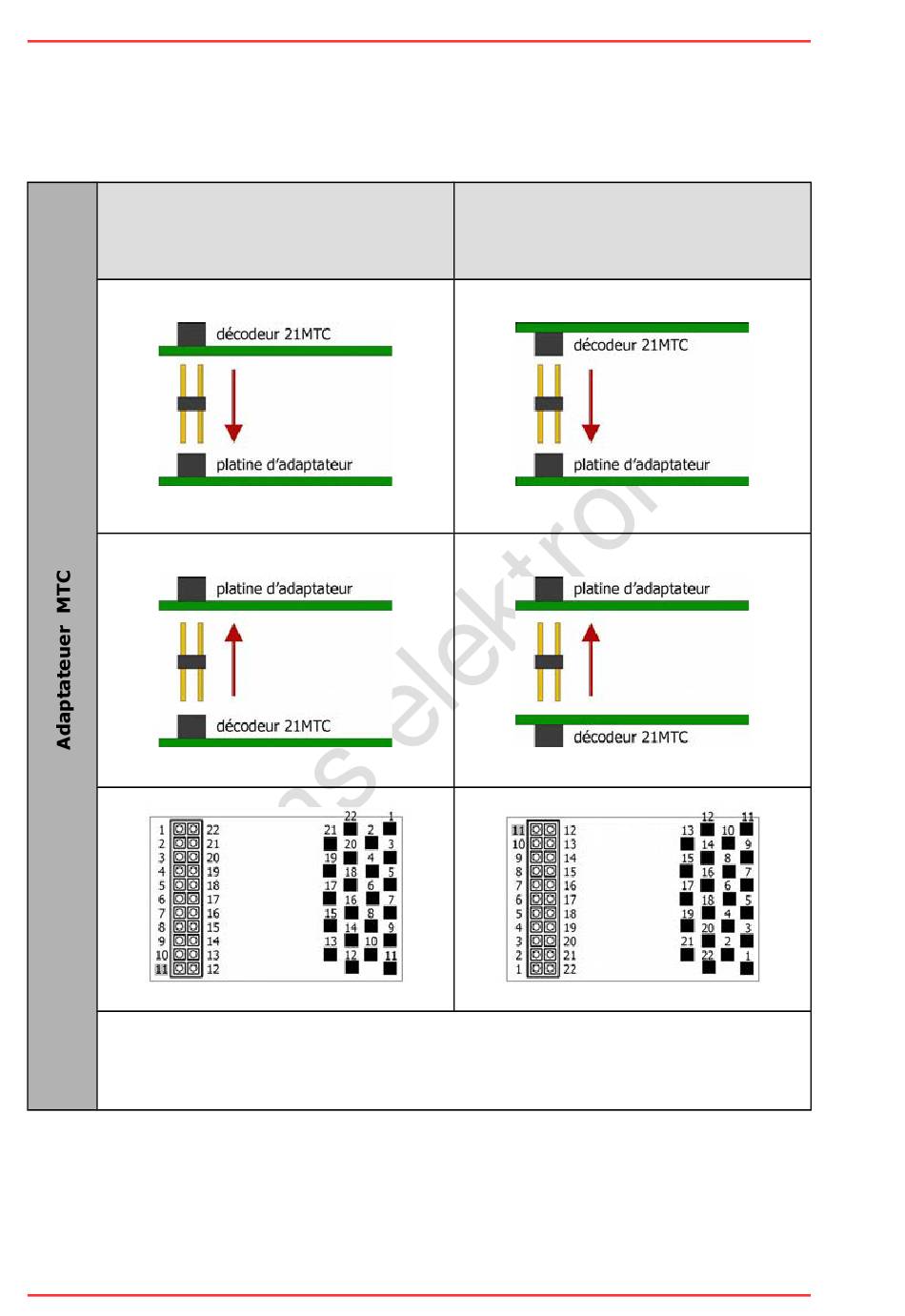

Variante de connexion 1 (a et b)
Connecteur du décodeur
1a
1b
Platine vue par le haut
Attribution pour 21MTC (NEM 660 / RCN-121)
11 = Broche d'index
10 | Assemblage du prêt-à-monter
au dessus
Variante de connexion 2 (a et b)
Connecteur du décodeur
en dessous
2a
2b
