HAEGER HELI FAN Mode D'emploi page 18

Português
ATENÇÃO: Tenha cuidado para não danificar os cabos com o parafuso de
segurança ao passar pelos orifícios.
ATENÇÃO: Se não instalar e apertar o parafuso de segurança, arruelas, porca
e pino de segurança corretamente, existe o risco de o ventilador cair.
Instalação elétrica do ventilador

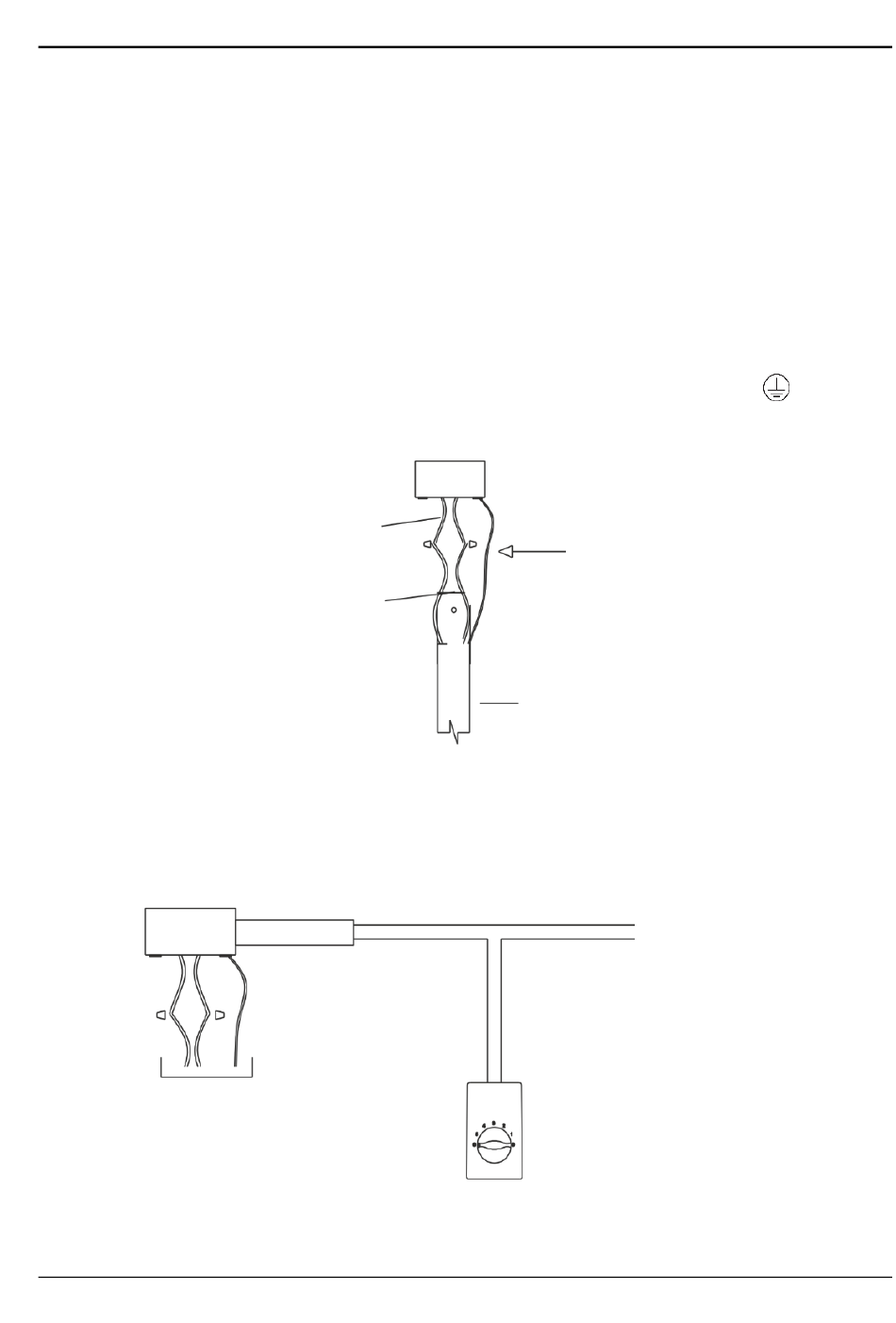

Execute as ligações elétricas de acordo com o diagrama mostrado e descrito
abaixo.
- Fio castanho "FASE": fase do motor
- Fio AZUL "NEUTRO": neutro comum para motor
- Fio VERDE / AMARELO: Aterramento, correspondente ao símbolo
NOTA: A cor dos cabos na instalação elétrica pode variar.
Castanho (Fase)
Instalar o controle de parede de 5 velocidades
Ligue os fios ao ventilador e aqueles que vêm do teto ao bloco de terminais
de acordo com os diagramas fornecidos abaixo. O ventilador é controlado
por um interruptor de controle de parede
Ligação ao
ventilador
16
Azul (Neutro)
Neutro
Fase
Verde/Amarelo (Terra).
Caso não tenha este
cabo em sua instalação
elétrica, ligue diretamente
à caixa elétrica.
Haste
Caixa elétrica
Controlo de parede
Manual de Instruções
.
