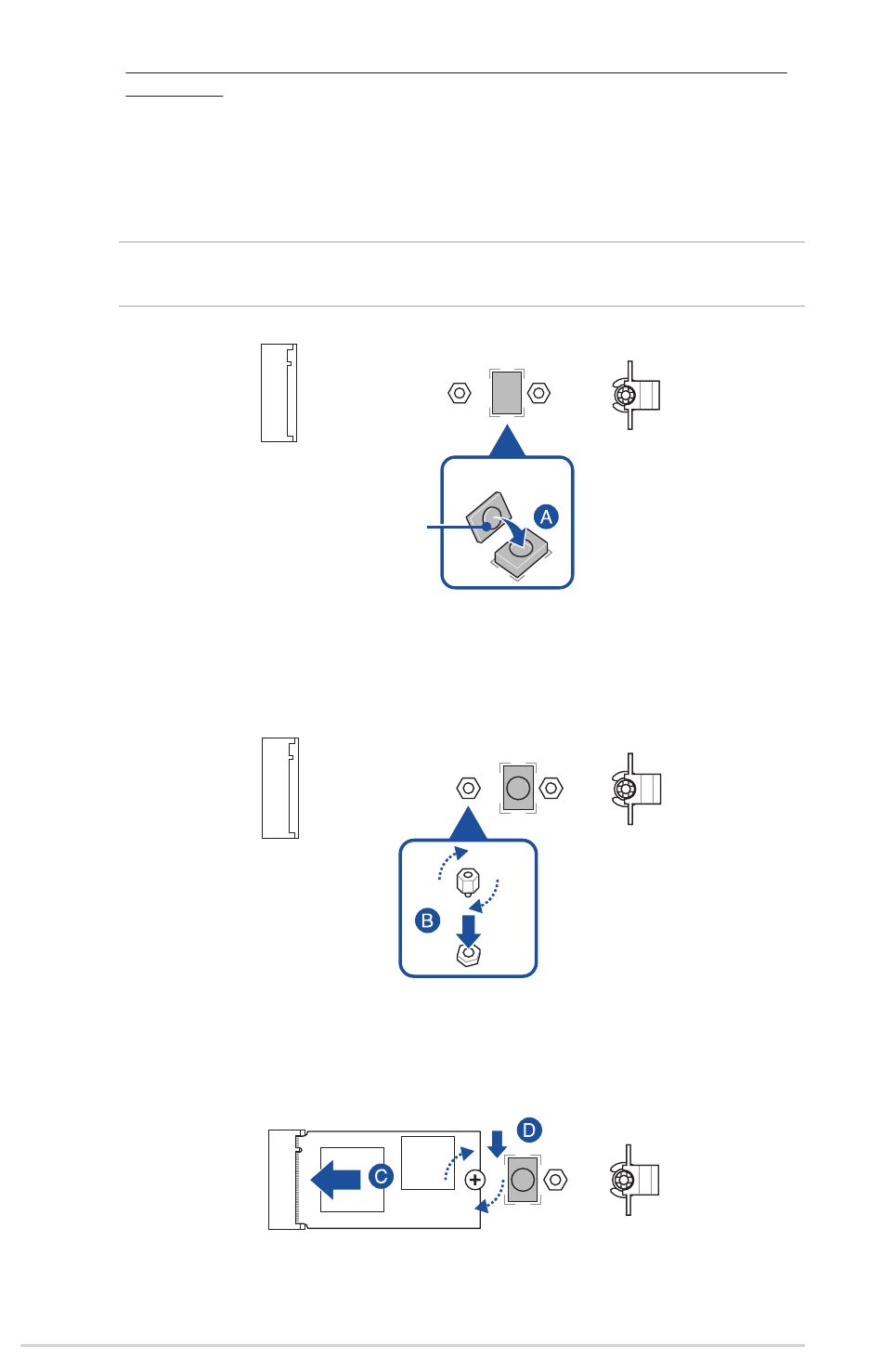

Installation d'un module M.2 sur un slot M.2 sans plaque arrière et fixation du module
avec une vis.
A.
REMARQUE : Ne suivez cette étape que si vous installez un module M.2 de longueur 2280 et lorsque la
protection en caoutchouc M.2 est fournie avec votre carte mère.
B.
C.
D.
48
(optionnel) Installez la protection en caoutchouc pour module M.2
fournie lorsque vous installez un module M.2 simple face. N'installez pas
la protection en caoutchouc pour module M.2 fournie sur un module M.2
double-face. La protection en caoutchouc pré-installée est compatible avec
les modules M.2 double-face.
Protection en caoutchouc
pour module M.2 fournie
Installez le support à vis fourni dans le trou de vis situé à la longueur
adaptée à votre lecteur M.2.
Installez votre module M.2 dans le slot M.2.
Fixez votre module M.2 en utilisant la vis du support à vis fourni.
OPTIONAL
