9.7
Régler la vanne d'admission du
compresseur (CRO)
Le réglage du régulateur de pression (CRO) concerne unique-
ment les installations fonctionnant avec fluide frigorigène
R452A.
La vanne de CRO empêche la surcharge du compresseur du fait
d'une pression d'aspiration élevée. La vanne CRO limite la pres-
sion d'admission du compresseur. Une soupape de limitation de
pression n'est sensible qu'à sa pression de sortie. Elle se ferme
en cas de montée de pression à la sortie.
REMARQUE
Réglez le CRO sur l'un des modes de fonctionne-
ment suivants :
- Chauffage
- Dégivrage
- Première activation dans une cellule chaude (T ≥25 °C)

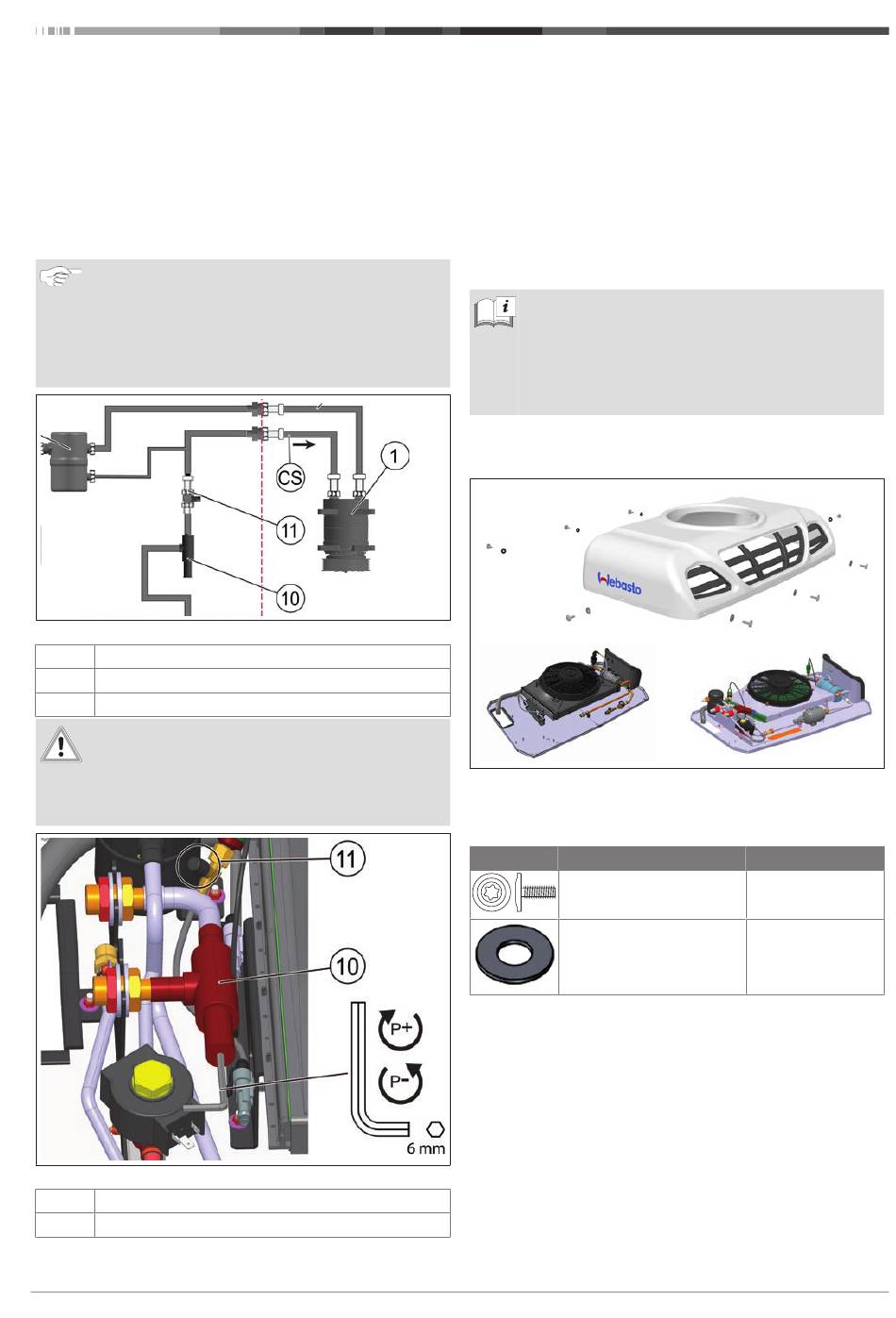

Fig. 30 CRO et orifice de maintenance basse pression
1 Compresseur
10 Régulateur de pression (CRO)
11 Orifice de maintenance basse pression
PRUDENCE
Pression dans la conduite de retour trop élevée
Conséquence : endommagement du système.
u
Pression d'aspiration maximale ne doit pas dépasser
2,2 bar.
Fig. 31 Réglage du CRO
10 Régulateur de pression (CRO)
11 Orifice de maintenance basse pression
6248543A Frigo Top 24 RT-D _ RT-DG FR
1.
Raccordez le manomètre à l'orifice de maintenance basse
pression (11).
2.
Réglez la valeur de pression pour le CRO à l'aide d'une clé
Allen (6 mm). Réglage de la pression : 2,2 bar (relative).
– Pour augmenter la pression, tournez dans le sens ho-
raire. Pour diminuer la pression, tournez dans le sens an-
ti-horaire.
– Tournez la clé Allen d'un demi-tour et observer le chan-
gement de pression.
– Attendez 30 secondes entre deux réglages CRO.
10
Terminer l'installation
Voir le manuel d'atelier du dispositif de commande
pour :
u
La programmation des paramètres.
u
La description des paramètres.
u
Les abréviations utilisées pour les paramètres.
u
Les réglages standard des paramètres.
10.1
Couvercle de condenseur Frigo Top
24
R134a
Fig. 32 Placez le couvercle du condenseur Frigo Top
1.
Montez le couvercle.
2.
Serrez les vis.
Description
Vis Torx M6x20 (8x)
Rondelle de calage
7 x 19 x 2 (8)
Terminer l'installation | 10
R452A
Couple maxi [Nm]
3
13 / 20
