6 Raccordement
6.14.2 Raccordement des câbles réseaux à X16
Interférences des câbles d'énergie non blindés sur la transmission de
données
Les câbles d'énergie non blindés produisent un champ électromagnétique qui peut entraîner
des interférences sur la transmission de données par les câbles réseau.
• Lors de la pose de câbles réseau sans séparateur, respectez une distance minimale de
200 mm (8 in) par rapport aux câbles d'énergie non blindés.
• Lors de la pose de câbles réseau avec séparateur en aluminium, respectez une distance
minimale de 100 mm (4 in) par rapport aux câbles d'énergie non blindés.
• Lors de la pose de câbles réseau avec séparateur en acier, respectez une distance
minimale de 50 mm (2 in) par rapport aux câbles d'énergie non blindés.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 1 câble réseau
Conditions requises :
☐ Un routeur Internet avec une connexion Internet active doit être disponible.
Procédure :
1. Insérez la fiche RJ45 du câble réseau dans la prise réseau X16 jusqu'à ce que la fiche RJ45
s'enclenche.
2. Raccordez l'autre extrémité du câble réseau avec un routeur Internet.
6.15 Raccordement à l'alimentation en tension X1
6.15.1 Alimentation en tension X1
L'alimentation en tension nécessite un bloc d'alimentation externe, disponible en tant qu'accessoire.
Pour répondre aux exigences des sources de courant de puissance limitée selon la norme CEI
60950, le bloc d'alimentation ne doit pas pouvoir fournir plus de 30 V et plus de 8 A.
Voir aussi:
• Accessoires ⇒ page 86

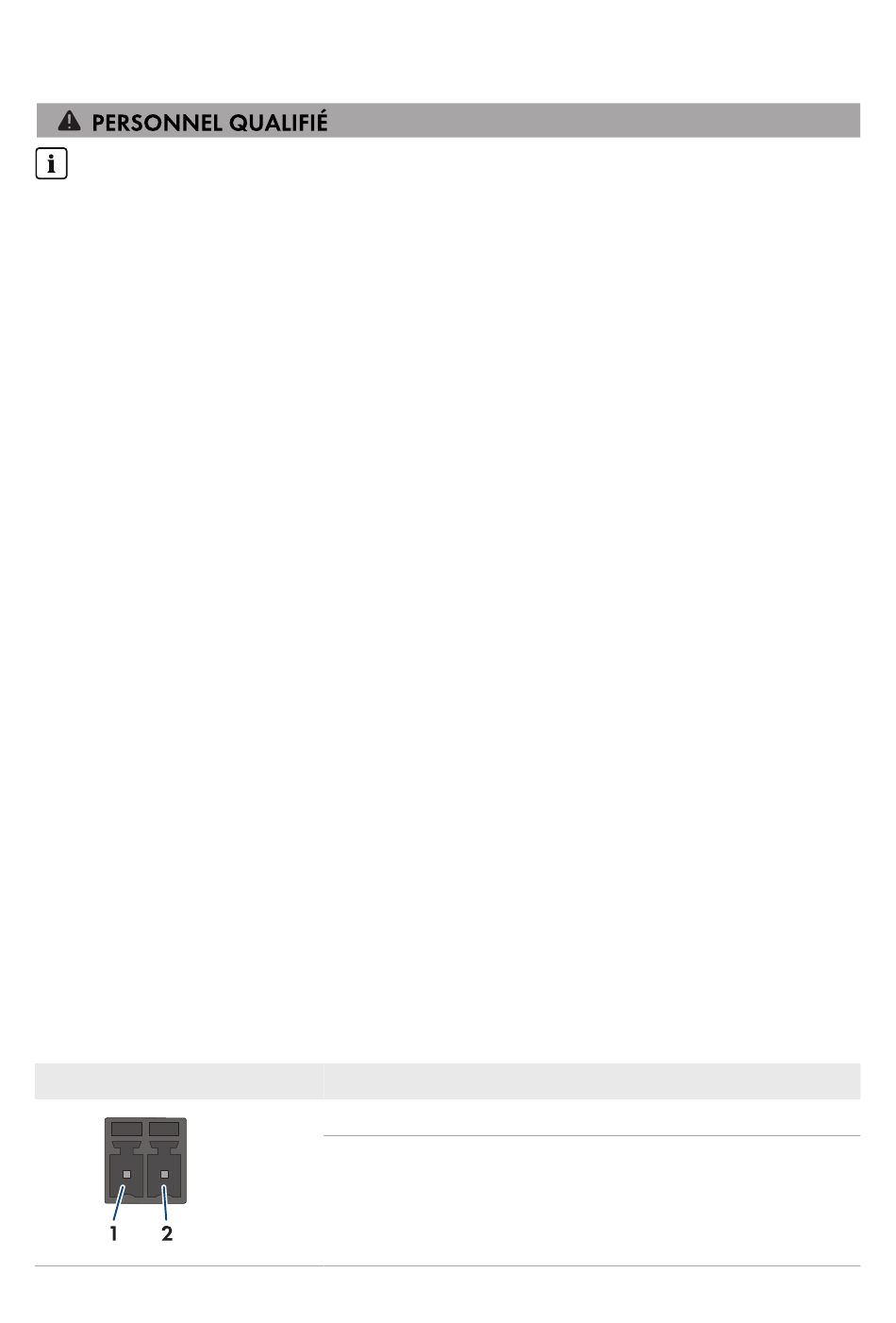

6.15.2 Affectation des broches X1
Alimentation en tension X1
50
EDMM-20-BE-fr-10
Broche
Affectation
1
Tension d'entrée de 10 à 30 V DC
2
Masse (GND)
SMA Solar Technology AG
Instructions d'emploi
