6 Raccordement
6.10 Raccordement à l'entrée numérique X10
6.10.1 Entrées numériques X10
Les 6 entrées numériques X10 permettent de raccorder des sources de signaux externes avec des
contacts de commutation libres de potentiel (par ex. pour la limitation de la puissance active). Les
sources de signaux externes peuvent être, par exemple, des récepteurs de télécommande
centralisée ou des appareils de commande à distance.
Dans un système comportant plusieurs SMA Data Manager, vous devez raccorder les sources de
signaux externes aux entrées numériques du System Manager.

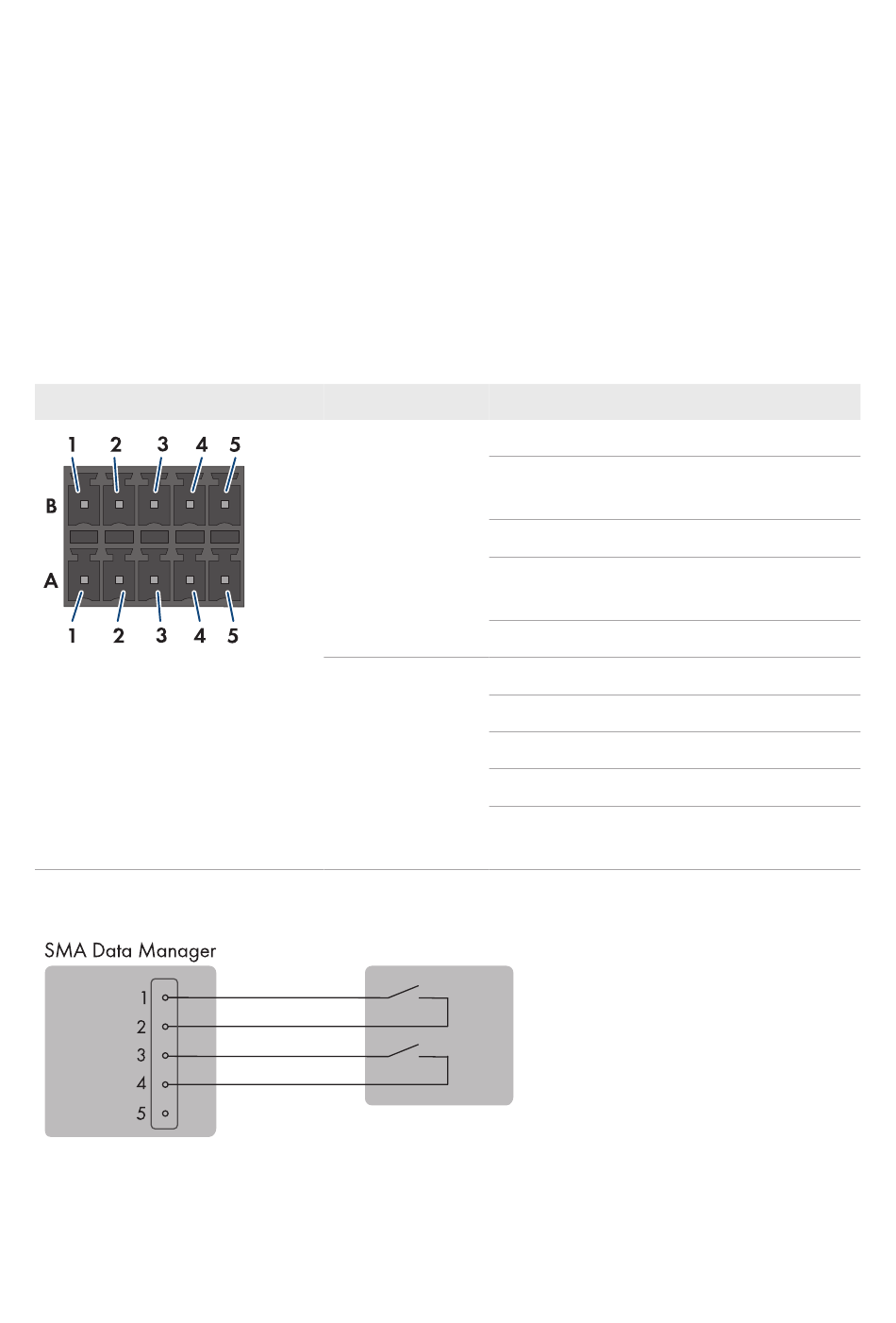

6.10.2 Affectation des broches X10
Entrée numérique X10
6.10.3 Vue d'ensemble du câblage X10
Figure 15 : Exemple de raccordement d'une source de signaux numériques à la prise X10 / série B
44
EDMM-20-BE-fr-10
Série
Broche
B
1
2
3
4
5
A
1
2
3
4
5
SMA Solar Technology AG
Affectation
Entrée numérique 5
Sortie d'alimentation en ten-
sion
Entrée numérique 6
Sortie d'alimentation en ten-
sion
Ne pas utiliser
Entrée numérique 1
Entrée numérique 2
Entrée numérique 3
Entrée numérique 4
Sortie d'alimentation en ten-
sion
Source de signal
numérique
Instructions d'emploi
