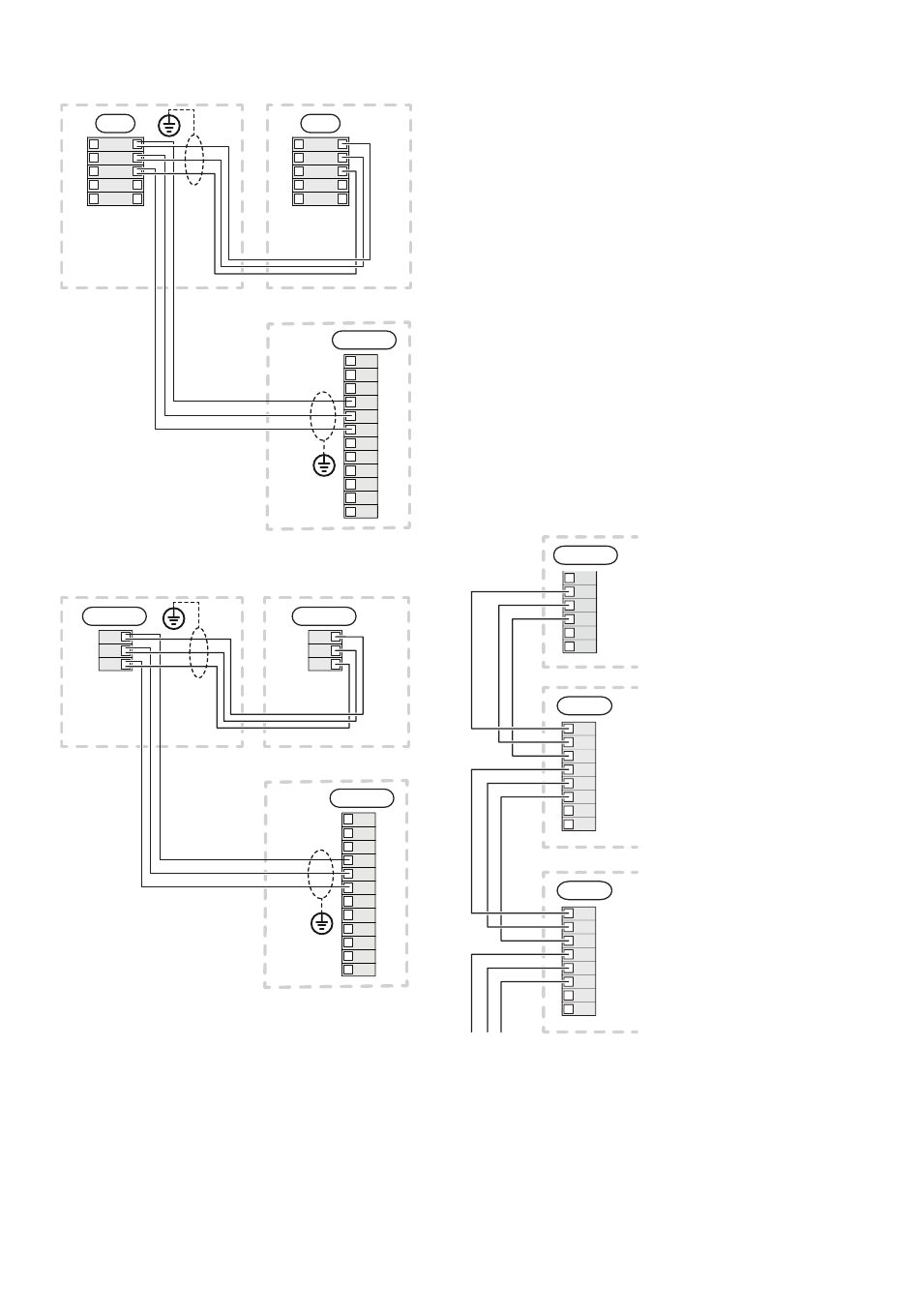

SMO S40 et F2030
F2030
X5
A 1
B 2
GND 3
4
5
SMO S40 et F2300
F2300
AA21:J2
A
B
GND
26 Chapitre 5 | Branchements électriques
F2030
X5
A 1
B 2
GND 3
4
5
Styrmodul
AA100:X9
1
2
3
4 A
5 B
6 GND
7
8
9
10
11
12
F2300
AA21:J2
A
B
GND
Styrmodul
AA100:X9
1
2
3
4 A
5 B
6 GND
7
8
9
10
11
12

Accessoires de raccordement

Les instructions concernant le raccordement d'un acce-
ssoire sont fournies dans le manuel de l'accessoire.
Consultez la section « Accessoires » pour obtenir la liste
des accessoires compatibles avec SMO S40. Le bran-
chement pour la communication avec les accessoires
les plus courants est présenté ici.

Accessoires avec carte d'accessoires (AA5)

Les accessoires contenant une carte d'accessoires (AA5)
sont raccordés au bornier AA100-X9:8–10 du module
de commande. Utilisez un câble de type LiYY, EKKX ou
équivalent.
Si plusieurs accessoires doivent être raccordés, conne-
ctez la première carte d'accessoire directement au bor-
nier dans SMO S40. D'autres cartes auxiliaires sont
branchées en série à la première.
Étant donné qu'il existe différents branchements pour
les accessoires avec cartes d'accessoires (AA5), lisez
toujours les instructions du manuel de l'accessoire que
vous allez installer.
SMO S40
AA100-X9
+12V
7
A
8
9 B
10 GND
11
12
Accessoire 1
AA5-X4
1 A
2 B
3 GND
A
4
B
5
6 GND
7
8
Accessoire 2
AA5-X4
1 A
2 B
3 GND
A
4
B
5
6 GND
7
8
NIBE SMO S40
