INSTALLATION

Règlements
L'utilisation des appareils à gaz est régie par une réglementation
précise. Il est essentiel de respecter toutes les réglementations en
vigueur.
L'installation de gaz de pétrole liquéfié (G.P.L.) doit être conforme à
toutes les exigences du distributeur et à celles de la
réglementation.

Montage mural

Avertissement
N'installez pas cet appareil dans une zone qui contient de la
poussière, de la vapeur grasse ou des éléments corrosifs.
-
L'appareil doit être installé sur une surface murale appropriée, à
proximité d'un conduit d'évacuation des fumées
-
Il est essentiel de laisser les distances minimales autour de l'ap
pareil comme indiqué dans la figure 3 afin que les opérations de
maintenance puissent être effectuées.
Emplacement
Le chauffe-eau ne doit pas être placé de manière étanche dans un
e enceinte ou une fente, il doit être entouré d'un flux d'air suffisant
-
Le chauffe-eau ne doit pas être placé au-dessus d'une cuisine o
u d'autres appareils de cuisson susceptibles de déposer des
vapeurs de graisse sur son exté rieur, ce qui entraînerait de la
corrosion
-
Les surfaces sensibles à la chaleur (par exemple le bois)
doivent être protégées par une isolation appropriée.
-
La figure 1 indique les dimensions nécessaires pour le montage
mural
Aération des locaux
L'installation du chauffe-eau doit être conforme à la réglementation
en vigueur, y compris les éventuelles mises à jour.
Avertissement : Ce dispositif ne peut être installé que dans des
lieux qui sont ventilés en permanence conformément à la
réglementati on en vigueur.
Circulation de l'air
Il est essentiel que les zones où sont installés des appareils à gaz
(type B) aient accès à la quantité d'air nécessaire à la combustion
régulière du gaz ainsi qu'à la ventilation du lieu.
-
Il est interdit d'utiliser un ventilateur d'extraction, des cheminées
et autres dispositifs similaires en même temps que le chauffe-eau
-
L'endroit où le chauffe-eau est installé doit avoir un flux d'air
régulier pour la ventilation.
Flux d'air
Le flux d'air doit se faire par les moyens suivants :
-
Ouvertures permanentes dans le mur qui mènent à l'extérieur
-
Conduits de ventilation individuels ou collectifs.
L'air utilisé pour la ventilation doit être prélevé directement d'un end
roit extérieur, c'est-à-dire loin des sources de pollution.
La ventilation indirecte des zones adjacentes est autorisée avec les
limitations suivantes :
50
20 0
Fig. 3
148.00 mm
-
-
-
-
-
-
5 0
7
La zone adjacente est équipée d'un matériel de ventilation directe
Les appareils situés dans la zone à ventiler sont reliés à un
conduit d'évacuation
La zone adjacente ne comporte pas de chambre à coucher et
n'est pas une zone commune ;
La zone adjacente n'est pas un risque d'incendie, par exemple
une zone de stockage de maté riaux inflammables, un garage, etc.
La zone adjacente n'est pas plus basse que la zone à ventiler,
car il pourrait en résulter un courant d'air contraire (cela peut être
causé par d'autres dispositifs fonctionnant sur la base de la
combustion, un foyer ou tout dispositif d'aspiration qui n'a pas été
suffisamment alimenté en air)
Le flux d'air provenant de la zone adjacente se fait librement par
des ouvertures permanentes.
Connexion électrique à la batterie
L'appareil est alimenté par deux batteries de 1,5 V, alcalines
longue durée modèle LR20, il n'est donc pas nécessaire de le
branche r à une prise de courant.

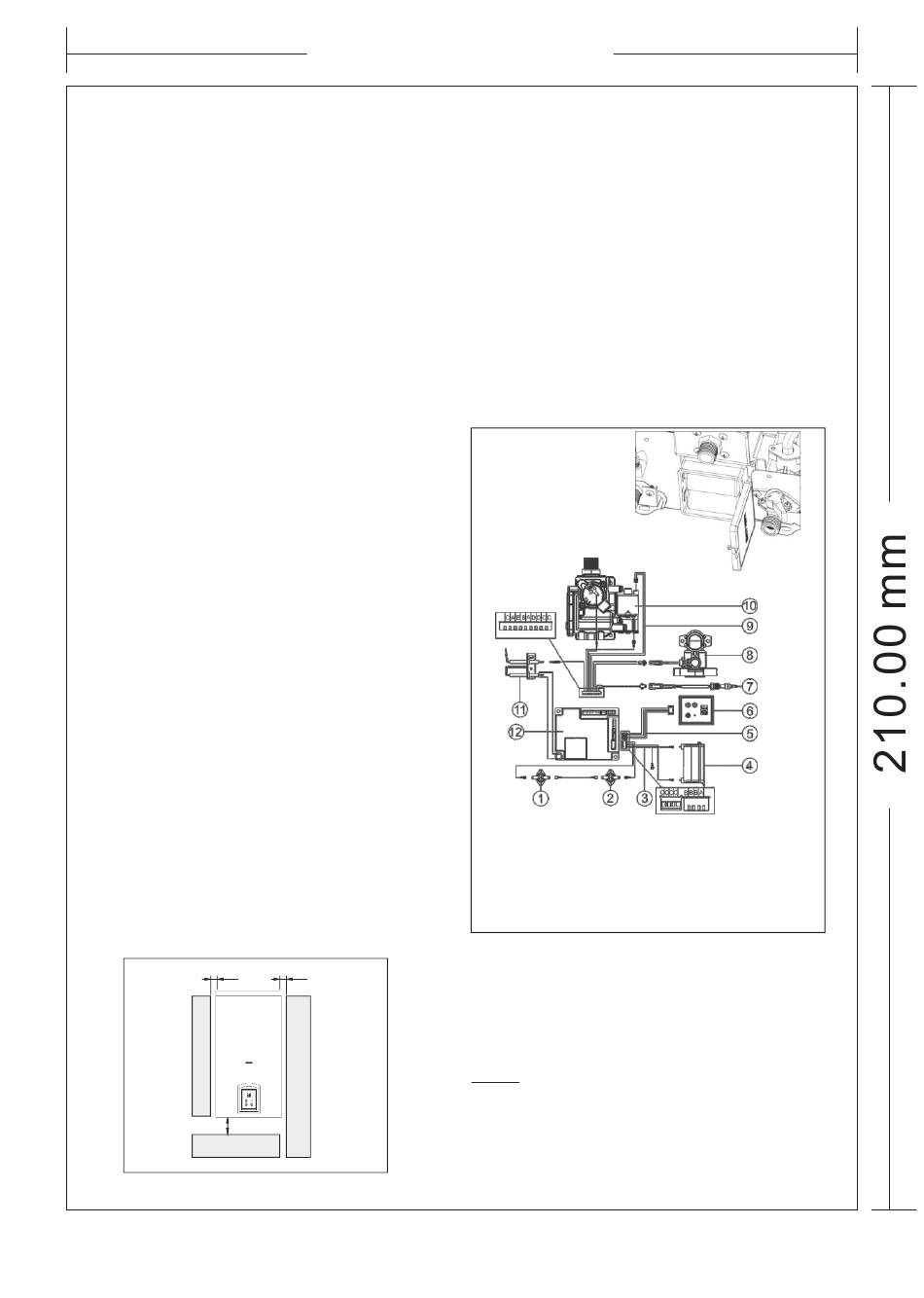

Fig.5
1. Thermostat de 77℃
A. noir
2. Thermostat de 85℃
B. rouge
3. Câbles du contrôleur
C. blanc
D. orange
4. Boîte à batteries
E. bleu
5. Fil d'affichage
6. Affichage de la
température

Connexion au gaz

Déterminez le diamètre du tuyau selon la réglementation en
vigueur. Avant d'installer l'appareil, soufflez dans la conduite de
gaz po ur éliminer tout résidu issu de sa fabrication. Raccordez le
chauffe-eau aux tuyaux de gaz du système interne et placez un
robinet au-dessus de l'appareil pour l'arrêt et la libération du gaz.
Le tuyau principal d'alimentation en gaz doit être relié par un
raccord à siège plat qui permet l'insertion d'un joint
spécifiquement prévu pour les connexions de gaz.
N'utilisez pas de raccords de siège coniques ou de raccords
union coniques avec filetage scellé par du chanvre ou du téflon à
serrage hydraulique.
Les chauffe-eau qui sont alimentés par des réservoirs de gaz
L.P.G. avec des dispositifs de régulation et d'interception, doivent
être correctement raccordés afin de garantir la sécurité des
personnes et des environs. Respectez toutes les réglementations
en la matière.
Fig.4
7. Capteur de température
8. capteur de débit d'eau
9. Câbles du contrôleur Ⅱ
10. Valve à gaz
11. Allumage
12. Contrôleur
