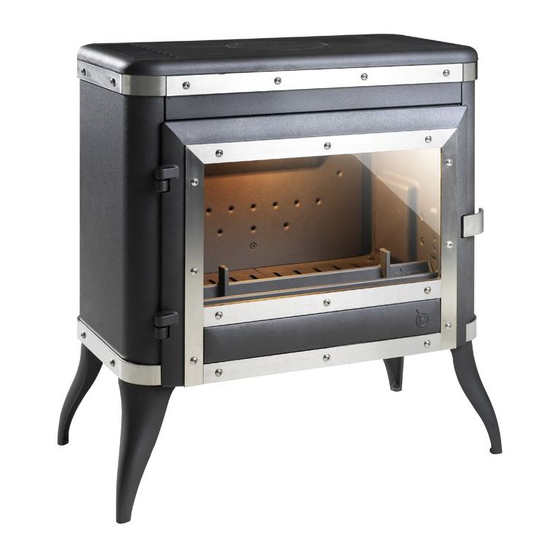

Invicta TENNESSEE Notice Particulière D'utilisation Et D'installation
Masquer les pouces
Voir aussi pour TENNESSEE:
- Mode d'emploi (9 pages) ,
- Notice particulière d'utilisation et d'installation (9 pages)
Manuels Connexes pour Invicta TENNESSEE
Sommaire des Matières pour Invicta TENNESSEE
- Page 1 Poêle TENNESSEE Référence : 6181 44 Poêle à bois TENNESSEE Référence 6181 44 LC le 12/07/2010 Page 1 sur 8...
- Page 2 AD618144 Poêle TENNESSEE Référence : 6181 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques suivant EN 13240 : Puissance nominale 8 kW Rendement 76.5 % Taux de CO% 0.095 %...
-
Page 3: Vue De Dessus De L'installation Du Poele
Poêle TENNESSEE Référence : 6181 44 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous. - Page 4 Poêle TENNESSEE Référence : 6181 44 LC le 12/07/2010 Page 4 sur 8...
- Page 5 Poêle TENNESSEE Référence : 6181 44 Repère Nbr Désignation Référence Socle FB610311 Pied FB610312 Façade FB610313 Coté intérieur gauche FB610315 Coté intérieur droit FB610316 Fond intérieur FB610314 Avaloir FB610322 Coté extérieur gauche FB610317 Coté extérieur droit FB610318 Dessus FB610319 Tampon...
- Page 6 Poêle TENNESSEE Référence : 6181 44 Repère Nbr Désignation Référence Parement cintré AT610194A Parement inférieur porte AT610196A Parement supérieur porte AT610195A Parement droit porte AT610198A Parement gauche porte AT610197A Parement plat AT610193A Vis FHC M6x10 AV8636100 10 Vis FHC M6x20...
-
Page 7: Tres Important
Poêle TENNESSEE Référence : 6181 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. - Page 8 Poêle TENNESSEE Référence : 6181 44 Fig.1 Fig.2 LC le 12/07/2010 Page 8 sur 8...
