FLUXUS G731
• Sélectionnez les instructions de montage dédiées au fermoir fourni :
Fermoir de collier de serrage
• Faites passer la bande de serrage à travers la pince (2).
• Faites passer la bande de serrage autour de la conduite et à travers le fermoir (voir Fig. 6.57 et Fig. 6.58).
• Serrez la bande de serrage.
• Serrez la vis du fermoir.
• Serrez l'écrou de la pince pour bande de serrage (2), mais sans excès pour ne pas endommager la bande.
Le rail doit être fermement fixé à la conduite.

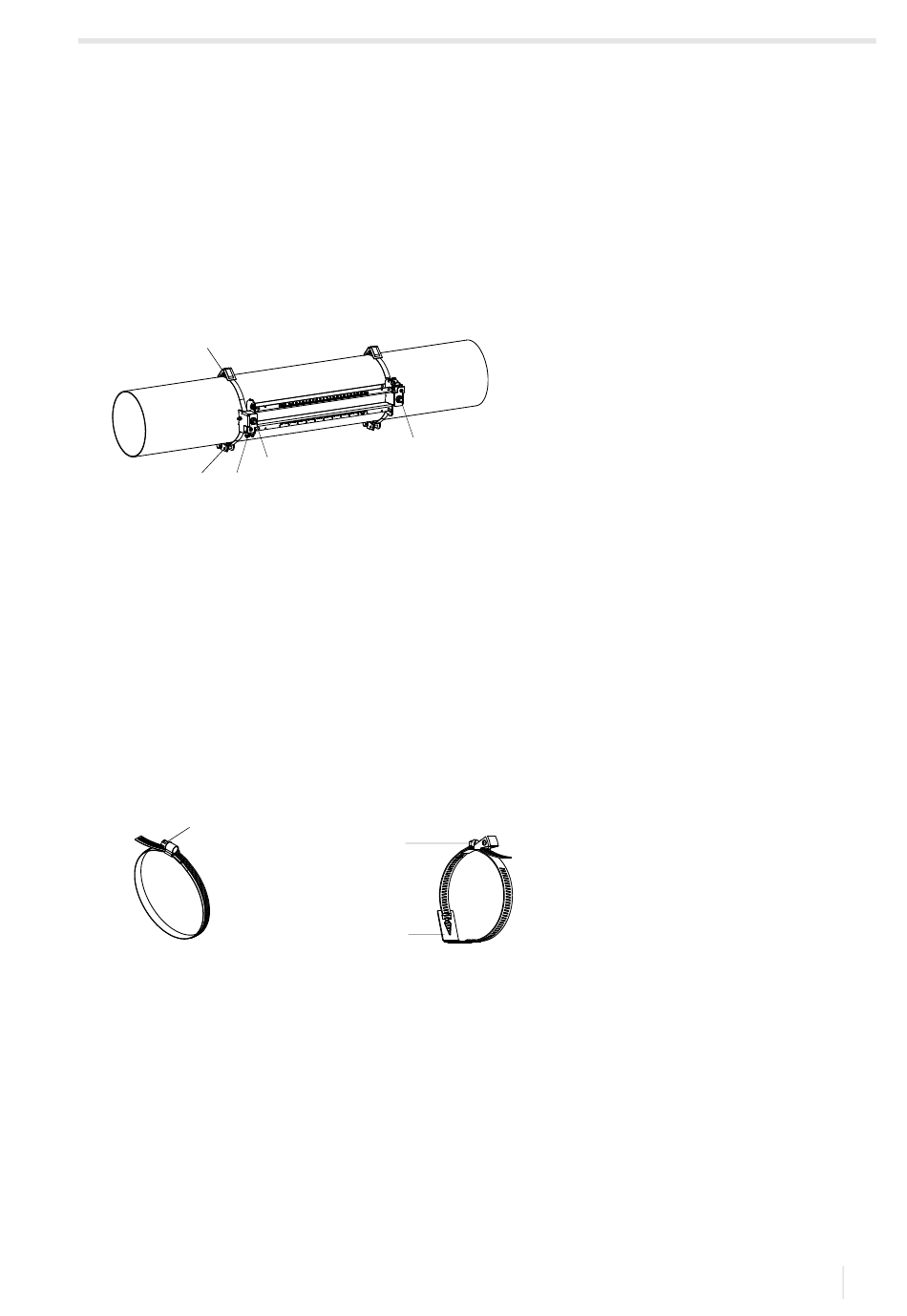

Fig. 6.57 : Rail sur la conduite
3
5
4
1 – pince pour bande de serrage
2 – pince pour bande de serrage
3 – ressort métallique
4 – écrou
5 – fermoir
Fermoir rapide
• Faites passer la bande de serrage à travers la pince (2) et le ressort métallique.
• Faites passer la bande de serrage autour de la conduite et à travers le fermoir (voir Fig. 6.57 et Fig. 6.59).
• Positionnez le ressort métallique vis-à-vis de la pince pour bande de serrage (2).
• Serrez la bande de serrage.
• Serrez la vis du fermoir.
• Serrez l'écrou de la pince pour bande de serrage (2), mais sans excès pour ne pas endommager la bande.
Fig. 6.58 : Bande de serrage avec
fermoir de collier de serrage
1
1 – vis du fermoir
UMFLUXUS_G731V6-0FR, 2024-04-01
1
2
Fig. 6.59 : Bande de serrage avec
1
2
1 – vis du fermoir
2 – ressort métallique
fermoir rapide et ressort métallique
6 Montage
6.2 Capteurs
63
