2. Longueur de la tuyauterie et hauteur de chute
La longueur et l'élévation du tuyauterie de raccordement sont indiqués dans le tableau ci-dessous. Si la longueur du
tuyau dépasse la longueur de tuyau maximale, du réfrigérant supplémentaire devra être chargé pour assurer la capacité
nominale de refroidissement/chauffage.
Capacité (Btu/h)
9k12k
18k
Si l'huile est refoulée dans le compresseur de l'unité extérieure, cela risque d'entraîner une compression ou une
détérioration de liquide de retour d'huile. Les pièges d'huile dans le tuyau de gaz peut empêcher cela.
Séparateur d'huile
Unité extérieure

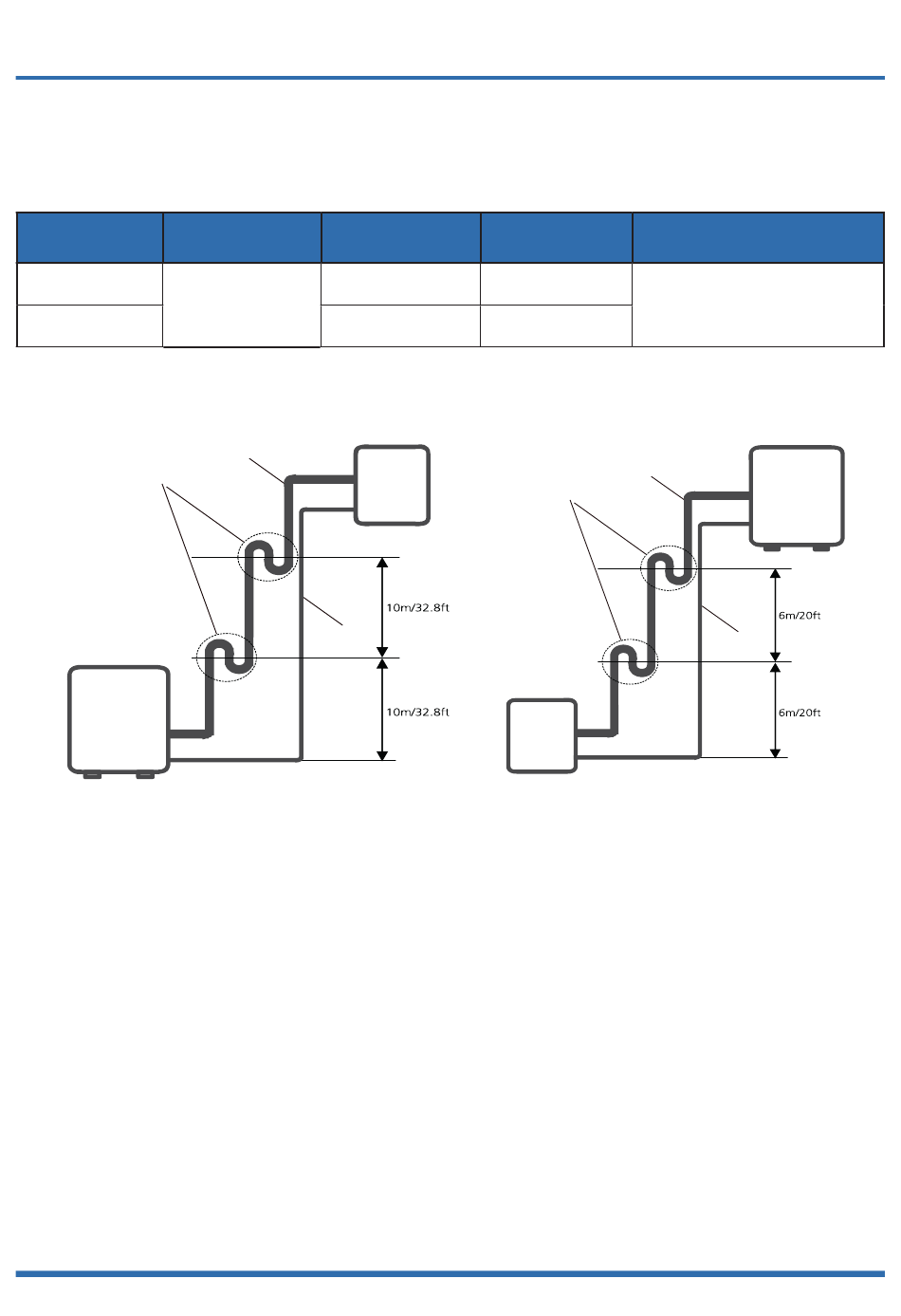

1. L'unité intérieure est installée plus haut que l'unité extérieure
Si l'unité intérieure est installée plus haut que l'unité extérieure, un séparateur d'huile doit être fixé tous les 10 m
(32,8 pieds) de distance verticale.
Si l'unité extérieure est installée plus haut que l'unité intérieure, l'huile appropriée doit revenir au compresseur avec
l'aspiration de réfrigérant pour poursuivre la lubrification du compresseur. Si la vitesse du courant d'aspiration chute en
dessous de 7,62 m/s (1500 pi/min (pieds par minute)), l'huile ne reviendra pas au compresseur. Un séparateur d'huile
devrait être installé tous les 6 m (20 pieds) de distance verticale.
Longueur
Longueur max.
standard
de la tuyauterie
25 m (82,0 ft)
5 m (16,4 ft)
30 m (98,4 ft)
Unité intérieure
Tuyau de gaz
Tuyau de
liquide
Élévation max.
10 m (32,8 ft)
20 m (65,6 ft)
Séparateur d'huile
Unité intérieure
2. Unité extérieure est installée plus haut que l'unité intérieure
Spécifications 9
Réfrigérant supplémentaire
12 g/m (0,13 oz/ft)
Unité extérieure
Tuyau de gaz
Tuyau de
liquide
