4.1.1 - GROUPE TOTALISATEUR
Le groupe totalisateur (A) est fixé à l'avant du compteur IM-RM (B) par un connecteur hybride à couplage magnétique
(C-D), qui permet la transmission du mouvement entre les pistons et le groupe totalisateur.
Le groupe totalisateur (A) a un degré de protection IP67.
Le couplage magnétique permet :
•
une orientation réglable de 355° ;
•
un enlèvement/installation avec un seul « tour et clic » ;
•
l'actionnement de l'odomètre sur l'indicateur mécanique (E).
La quantité de gaz (exprimée en m³), mesurée par le groupe totalisateur (A), est visible sur l'indicateur mécanique à 8
chiffres (E), qui ne peut être remis à une ou deux décimales.
Le groupe totalisateur (A) est équipé d'un dispositif générateur d'impulsions à basse fréquence (LF) auquel est appliqué
le joint (F).
F
COMPTEUR À ROTOÏDES
FR
Manuel d'utilisation, d'entretien et de mise en garde
C
E
A
E

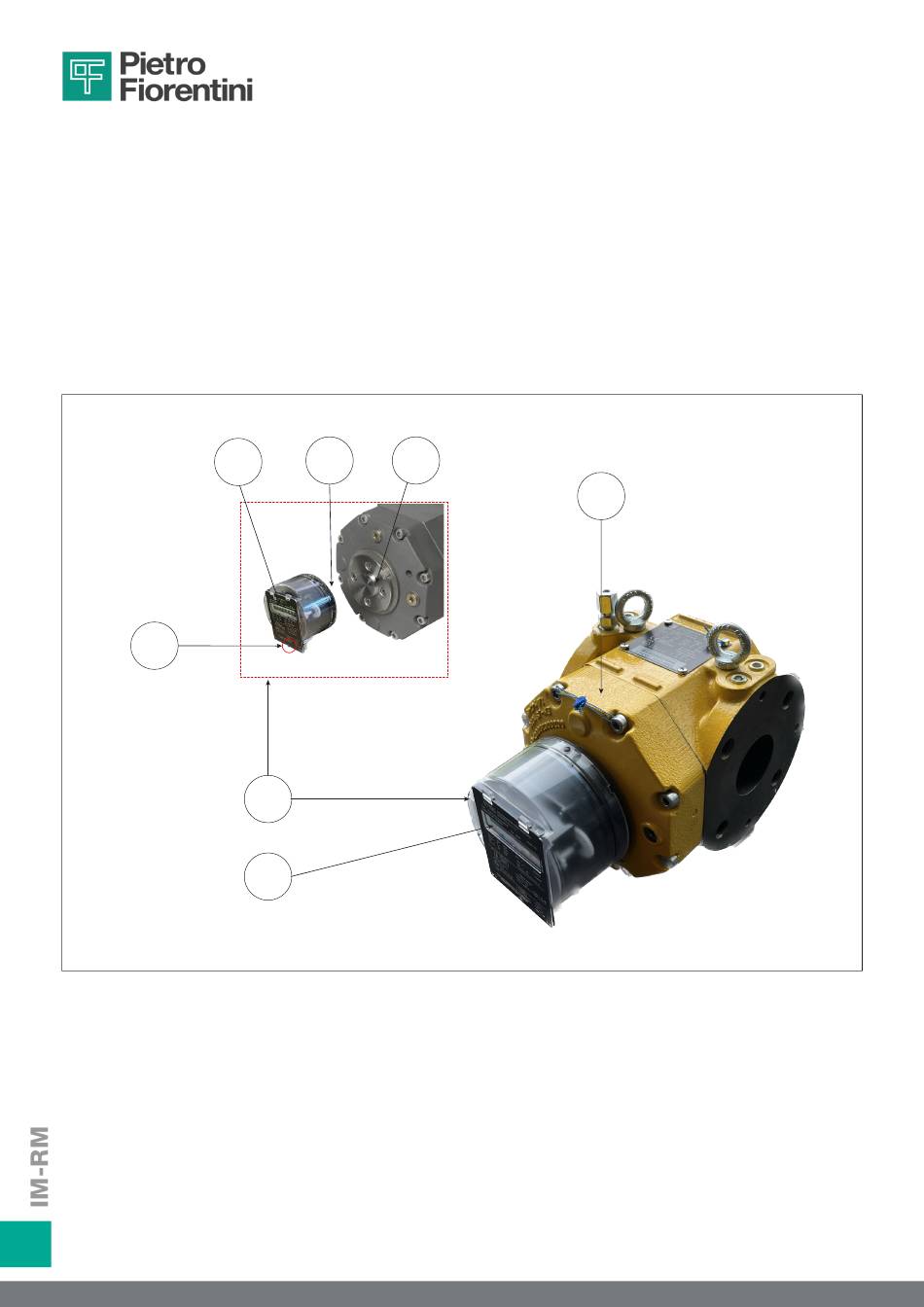

Fig. 4.2. Groupe totalisateur
|
DESCRIPTION ET FONCTIONNEMENT | RÉV. D
D
B
28
