- Page 1 MANUEL DE L'UTILISATEUR Elo Touch Solutions PayPoint Plus pour Android ®...
- Page 2 Limitation de responsabilité Les informations contenues dans le présent document sont sujettes à des modifications sans préavis. Elo Touch Solutions, Inc. et ses Affiliés (collectivement « Elo ») ne font aucune représentation ni garantie quant au contenu présent et renie plus particulièrement toute garantie implicite de commercialisation des marchandises ou d'adéquation à...
-
Page 3: Table Des Matières
Section 4 : Scanner de code-barres ........................................19 Section 5 : Assistance technique et maintenance ................................... 26 Section 6 : Informations réglementaires......................................29 Section 7 : Informations sur la garantie ....................................... 36 Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 3 sur 37... -
Page 4: Section 1 : Introduction

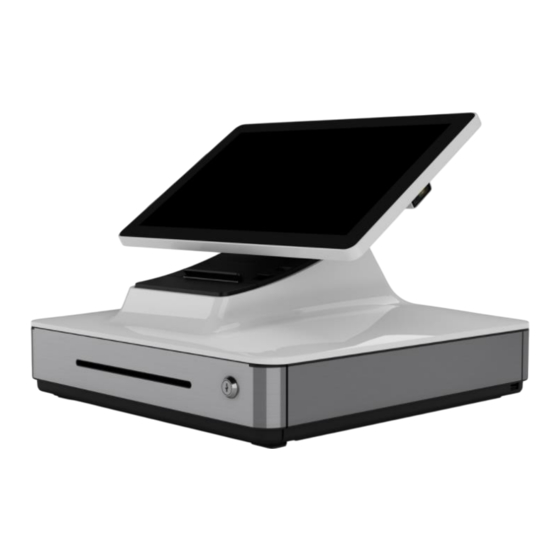

Section 1 : Introduction Description du produit La caisse Elo PayPoint Plus est une caisse enregistreuse tout-en-un équipée d'une imprimante de reçus intégrée, d'un lecteur de bande magnétique, d'un lecteur de code-barres, d'un tiroir-caisse et d'un écran en option pour le client. En plus de ses périphériques intégrés, le système dispose de ports USB, Série et HDMI qui permettent la connectivité... -
Page 5: Section 2 : Déballage Et Fonctionnement
• Guide d’installation rapide • Câble d'alimentation • 1 rouleau de papier pour reçus • 2 clés de tiroir-caisse • 1 câble série RJ45 vers DB9 Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 5 sur 37... -
Page 6: Disposition De Elo Paypoint Plus
Disposition de Elo PayPoint Plus Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 6 sur 37... - Page 7 A. Tête d’affichage de PayPoint Plus Lecteur de bandes magnétiques (MSR) Écran tactile Scanner de code-barres Déclenchement manuel du scanner de code-barres Fente pour carte SD Haut-parleur Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 7 sur 37...
-
Page 8: Lecteur De Bandes Magnétiques (Msr)
5. Fente pour carte SD Retirez le volet de la carte SD pour accéder à une fente pour carte micro SD afin d’étendre le stockage. Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 8 sur 37... -
Page 9: Haut-Parleur
La caisse est équipée d'un tiroir-caisse pour stocker du liquide, des pièces de monnaie et des chèques. 10. Serrure du tiroir-caisse Utilisez la clé fournie avec la caisse Elo PayPoint Plus pour verrouiller / déverrouiller la caisse enregistreuse. Lorsque le tiroir-caisse est verrouillé, il ne s'ouvre pas même si l'on utilise la commande. -
Page 10: Bouton Accueil
Plus 21. Port USB alimenté 12V Le PayPoint Plus dispose d'un port USB alimenté en 12 V qui peut fournir une alimentation (et une interface tactile) à un moniteur externe Elo. 22. Ports USB Les ports USB peuvent être utilisés pour les périphériques externes ou des dispositifs de paiement. -
Page 11: Tête D'affichage De La Caisse
Figure 3. La tête d'affichage Elo PayPoint Plus peut être retournée et prend en charge deux configurations : La vue orientée vers la caissière de la caisse Elo PayPoint Plus (en haut) et la vue orientée vers le client (en bas) Manuel d'utilisation –... -
Page 12: Alimentation
Si la caisse ne s'éteint pas via le bouton de mise sous tension, elle doit être éteinte en débranchant le cordon d'alimentation de la prise. Le bouton de mise sous tension de la caisse Elo PayPoint Plus est équipé d'une DEL qui indique l'état d'alimentation de la caisse, comme suit : État de l'alimentation de la caisse... -
Page 13: Cycle D'utilisation
EloView pour gérer le cycle d'utilisation. Cela pousse à faire des économies d'énergie et à assurer un fonctionnement fiable tout au long de la vie de la caisse. Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 13 sur 37... -
Page 14: Section 3 : Imprimante De Reçus
Papier de l’imprimante L’imprimante de reçus de la caisse fonctionne sur une méthode thermique, et non avec de l'encre. Le papier d'impression compatible avec l'imprimante de reçus Elo PayPoint Plus est le suivant : Type : Papier thermique Largeur du papier : 80 mm (58 mm une fois les guides de rouleau de papier installés) Largeur d'impression : 72mm (50,8mm une fois les guides de rouleau de papier installés) -
Page 15: Installation Du Guide De Rouleau De Papier
“∆ 58” Guide de rouleau de papier 2. Fixez le guide de rouleau de papier en appuyant dessus jusqu’à ce qu’il s’enclenche en position. Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 15 sur 37... -
Page 16: Nettoyage Et Entretien De L'imprimante
Éteignez l'imprimante avant d’effectuer toute maintenance. Avant de nettoyer l’imprimante de reçus de la caisse PayPoint Plus, assurez-vous que la tête d'affichage de la caisse est éloignée de l'imprimante de reçus (orientée vers le client). Tirez sur le levier de dégagement de la tête de l'imprimante de reçus afin de dégager le capot de l'imprimante et... - Page 17 Remarque : Ne nettoyez pas la tête thermique immédiatement après l'impression, car la tête thermique peut être chaude. Faites attention à l'électricité statique en nettoyant la tête thermique. L'électricité statique peut endommager la tête. Tête thermique Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 17 sur 37...
-
Page 18: Éliminer Un Bourrage Papier
Figure 5. En cas de bourrage papier, exercez une pression vers le haut sur le flanc latéral (flèche bleue) afin d’ouvrir la trappe à bourrage papier de l’imprimante (gris clair). Figure 6. En cas de bourrage papier, faites tourner le bouton pour éliminer le bourrage papier. Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 18 sur 37... -
Page 19: Section 4 : Scanner De Code-Barres
Cette section couvre les procédures pour régler les paramètres et les configurations des codes-barres. Remarque : Toutes les configurations disponibles ne sont pas couvertes ici. Pour la liste complète, reportez-vous au Guide d’utilisation du N3680 sur www.honeywellaidc.com. Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 19 sur 37... -
Page 20: Interface Du Lecteur
Mode VCP (Virtual COM Port / Port Com Virtuel) : Ceci est le réglage par défaut du scanner au déballage. Mode clavier USB : Mode HID USB : Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 20 sur 37... -
Page 21: Paramètres D'éclairage
La numérisation du code-barres ci-dessus active le mode de déclenchement manuel. Dans ce mode, le scanner doit être activé manuellement (par bouton logiciel ou matériel) entre chaque numérisation. Mode Présentation (réglage par défaut) : Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 21 sur 37... -
Page 22: Paramètres Audio
Le fait de scanner le code-barres ci-dessus désactive le bip à chaque numérisation réussie de code-barres Activer le bip : Le fait de scanner le code-barres ci-dessus active le bip à chaque numérisation réussie de code-barres Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 22 sur 37... -
Page 23: Paramètres Clavier Du Pays
Au déballage, le scanner est configuré pour le clavier anglais américain. Clavier américain (par défaut) : Clavier belge : Canada (Français) : République Tchèque : France (Français) : Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 23 sur 37... - Page 24 Italie : Japon : Royaume-Uni : Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 24 sur 37...
-
Page 25: Configurations Supplémentaires
Utilisez un délai plus court lorsqu’une numérisation répétitive du code-barres est nécessaire. 500ms (délai court) : 750ms (délai moyen) : 1 seconde (délai long) : 2 secondes (délai extra-long) : Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 25 sur 37... -
Page 26: Section 5 : Assistance Technique Et Maintenance
Solutions aux problèmes courants Problème Dépannage conseillé La caisse Elo PayPoint Plus ne répond pas lors Vérifiez que le câble d'alimentation est correctement raccordé à la fois à la caisse et de la mise en marche du système. à la prise. La DEL du bouton de mise sous tension est rouge lorsque la caisse est correctement raccordée à... -
Page 27: Caractéristiques Techniques
Reportez-vous à la dernière page de ce manuel de l'utilisateur pour les numéros de téléphone du support technique dans le monde entier. Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 27 sur 37... -
Page 28: Entretien Et Nettoyage De La Caisse Elo Paypoint Plus
Entretien et nettoyage de la caisse Elo PayPoint Plus Les astuces suivantes vous aideront à maintenir le fonctionnement optimal de votre caisse Elo PayPoint Plus : • Débranchez le câble d'alimentation avant nettoyage. • Pour nettoyer l'unité (hors écran tactile), utilisez du coton doux ou un chiffon à microfibre légèrement humidifié... -
Page 29: Section 6 : Informations Réglementaires
à ses propres frais. Cet équipement doit être installé et utilisé de façon à assurer un espacement minimum de 20 cm par rapport à toute personne à tout moment. Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 29 sur 37... -
Page 30: Informations Générales Pour Tous Les Utilisateurs
Il n'existe toutefois aucune garantie que de telles interférences ne se produiront pas dans une installation particulière à cause de particularités propres au site. Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 30 sur 37... - Page 31 (Retirer ou couper le fil de mise à la terre peut augmenter les niveaux d'émission RF et représenter un risque mortel pour l'utilisateur.) Si vous avez besoin d'aide, consultez votre revendeur, fabricant ou un technicien radio ou télé expérimenté. Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 31 sur 37...
-
Page 32: Directive Relative Aux Équipements Radio
Directive relative aux équipements radio Elo déclare par la présente que le type d'équipement radio, PayPoint Plus, est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité à l'UE est disponible à l'adresse Internet suivante : www.elotouch.com Cet appareil est conçu et destiné... -
Page 33: Certifications D'agence
• CE UE • US et Canada UL/cUL • International CB • MIC Japon • VCCI Japon • CCC Chine • SRRC Chine • RCM Australie Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 33 sur 37... - Page 34 液晶面板 金属框架 塑胶盖 印制线路板 本表格依据 SJ/T 11364 的规定编制. 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定 的限量要求以下. 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求. 标志说明 根据 SJ/T11364 的要求, 电子信息产品标有以下污染控制标识。 此产品在 10 年内 不会对环境产生影响。 Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 34 sur 37...
-
Page 35: Spécifications De L'alimentation
Mise en Garde : Risque d'explosion si la pile est remplacée par une autre d'un mauvais type. Débarrassez-vous de la batterie usagée conformément aux lois et réglementations locales. Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 35 sur 37... -
Page 36: Section 7 : Informations Sur La Garantie
Section 7 : Informations sur la garantie Pour plus d'informations sur la garantie, voir http://support.elotouch.com/warranty/ Manuel d'utilisation – PayPoint Plus pour Android UM600402 Rév. B, page 36 sur 37... - Page 37 Tél +32 (0)16 70 45 00 Fax +1 408 597 8001 Fax +86 (21) 3329 1400 elosales.latam@elotouch.com Fax +32 (0)16 70 45 49 www.elotouch.com.cn elosales@elotouch.com elosales.na@elotouch.com Manuel d'utilisation – PayPoint Plus pour Android © 2017 Elo Touch Solutions, Inc. Tous droits réservés.
