En plus de calculer les coordonnées x et y pour chaque trou
de boulon, la fonction Bolt Pattern (modèle de trou de boulon)
calcule également l'espacement de centre à centre de trou (c.-
à-d. la distance du centre d'un trou à l'autre).
Modèle de trous de boulon

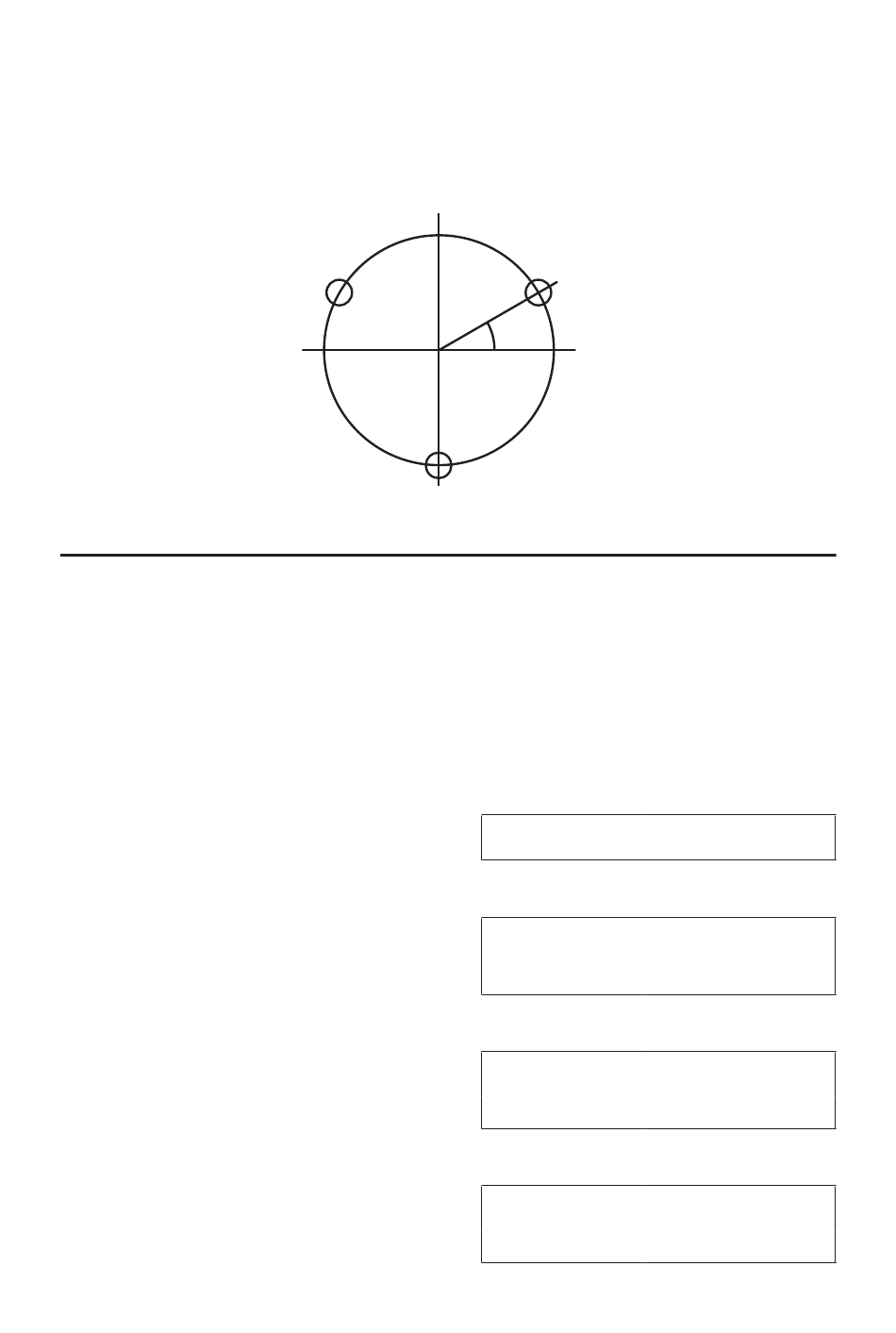

Calculer le modèle de trou de boulon pour un agencement
avec un diamètre de 3,5", un angle initial de 20° et 3 boulons.
La coordonnées x du centre est de 10" et la coordonnée y du
centre est de 15".
Remarque : lorsque vous déterminez des angles, 0° est sur la
position 3 heures et la rotation va dans le sens inverse des aiguilles
d'une montre.
1. entrer la coordonnée x du centre :
2. entrer la coordonnée y du centre :
3. entrer l'angle initial :
X
,Y
2
2
X
,Y
C
C
X
OO
10ia
15io
20n
X
,Y
1
1
Angle
initial
,Y
3
3
aDJacent
(x)
opposite
(y)
anGle
(Ө)
Manuel d'utilisation — 61
0.
10. inch
15. inch
20.°
(suite)
