Description
-

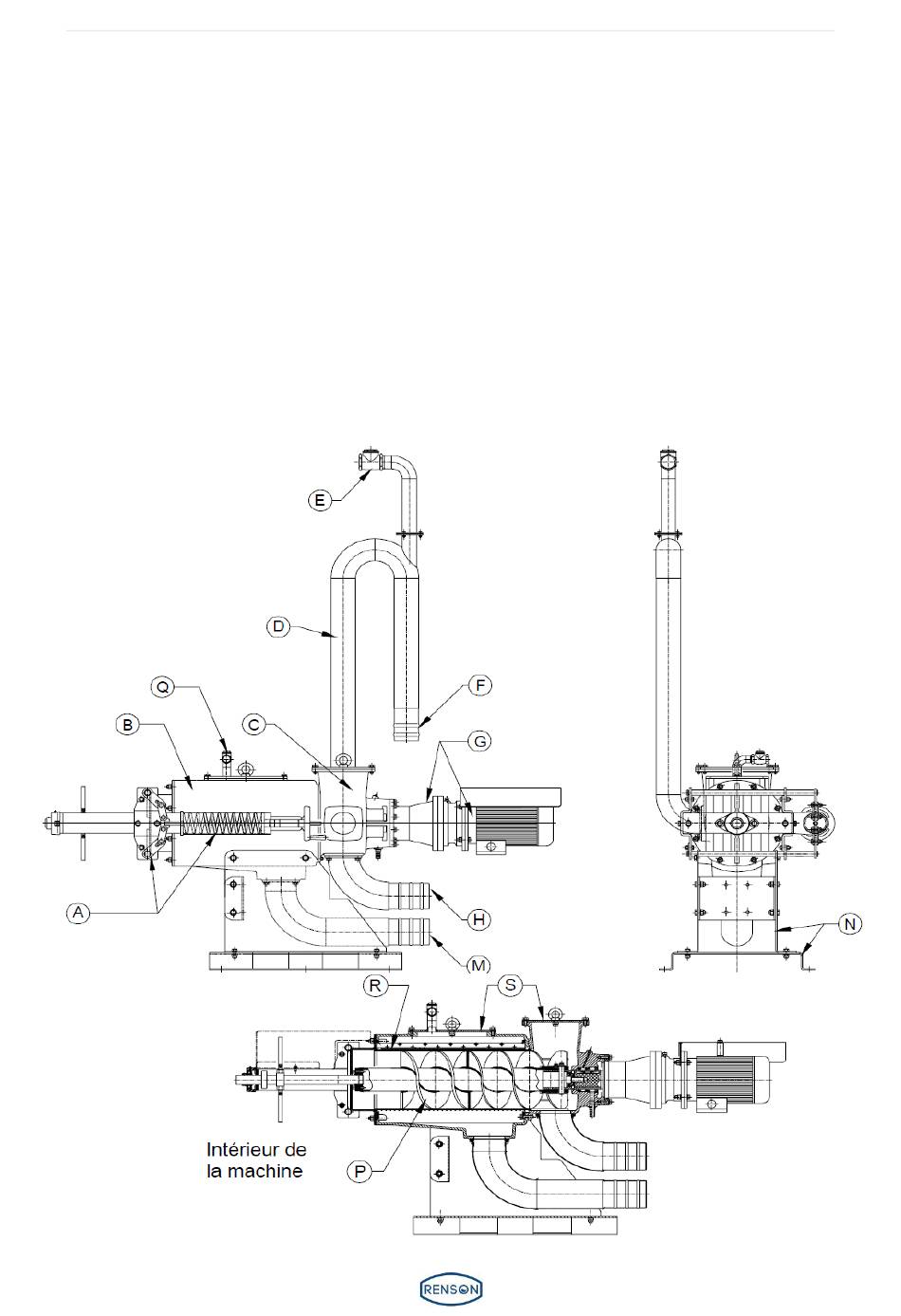

Corps de la machine (B) en fonte EN-GJL-250 avec prise d'air (Q) qui ne doit jamais être bouchée
-
Support motoréducteur (C) en fonte EN-GJL-250
-
Motoréducteur (G) de 4 kW (SM 260 Basic ou Professional), 5,5 kW (SM 300 Professional) ou 7,5 kW
(SM 260 Professional FA)
-
Filtre (R) en acier inox AISI 316 avec mailles de filtration de Ø0.25, Ø 0,50, Ø 0,75, Ø 1 mm
-
Vis transporteuse (P) à double principe en acier inox AISI 304
-
Socle (N) en acier galvanisé à chaud
-
La machine doit être alimentée au tube d'entrée (H) à l'aide d'une pompe adéquate. L'excès
d'alimentation, réglé par la soupape de trop-plein (D) est déchargé grâce à un tube de purge trop
plein
-
(F) et est ramené dans la cuve de départ; la prise d'air (E), qui ne doit jamais être obstruée,
empêche la formation de « vide » qui altérerait une purge correcte du circuit de trop-plein et donc le
fonctionnement de la machine. La matière liquide séparée est évacuée par le tube de purge du
liquide séparé (M), tandis que la matière solide séparée sort par le système de pressage (A); là, la
formation d'un "bouchon" de solides séparés garantira le meilleur fonctionnement de la machine.
-
La machine est munie de regards (S) pour faciliter l'accès interne et effectuer les opérations de
maintenance, de nettoyage ou de contrôles
